ZSBS-3900C網絡基站定相核相儀

同時遠程在線測試高低壓相位、核相、頻率、驗電等而研發制造的。通過網絡基站定相，可以準確識別標準A相、B相、C相，完成統一色標工作
參考標準：GB 13398-2008
- 對高低壓線路核相、環網柜核相、開關柜核相、中置柜核相
- 網絡基站定相核相，地下室沒有任何通訊信號的場所定相核相
- 核相模式：定相核相、遠程核相、本地核相

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹

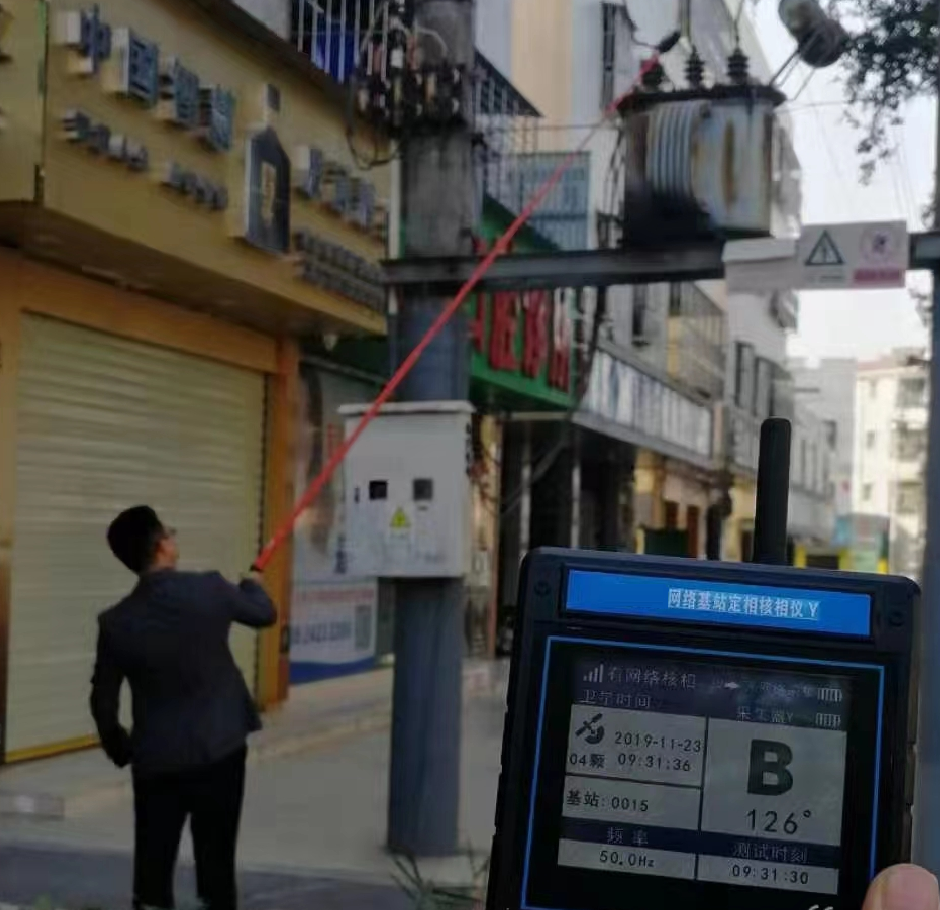

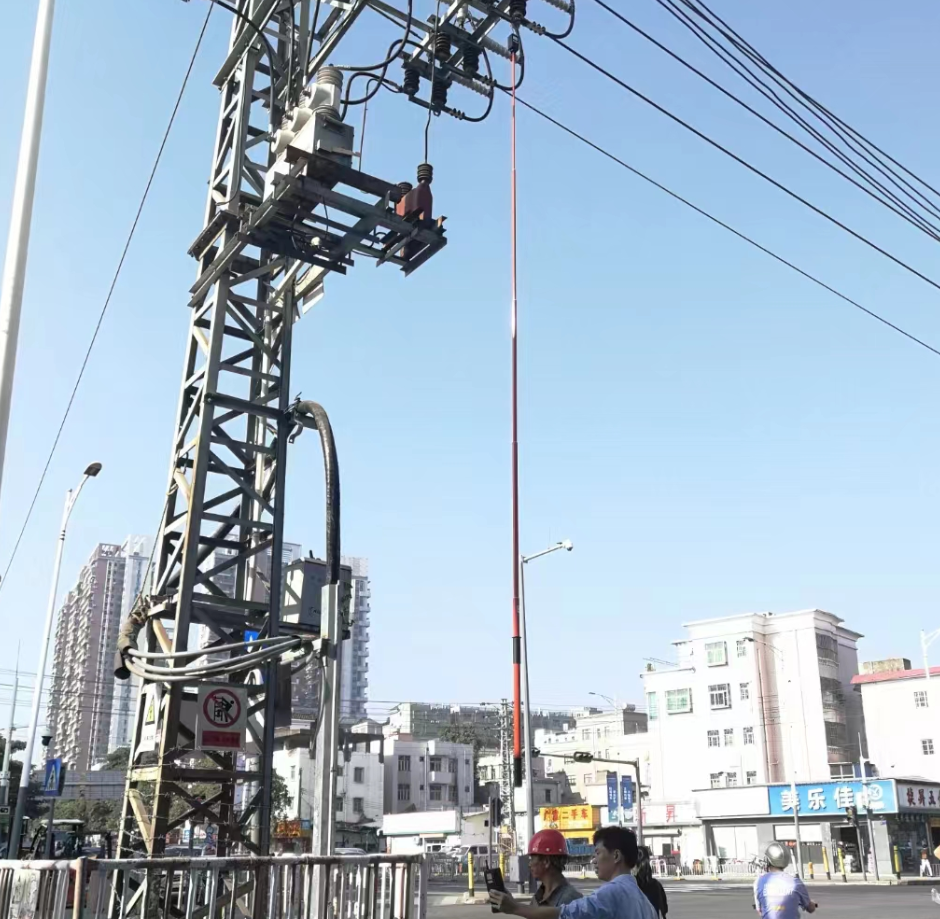

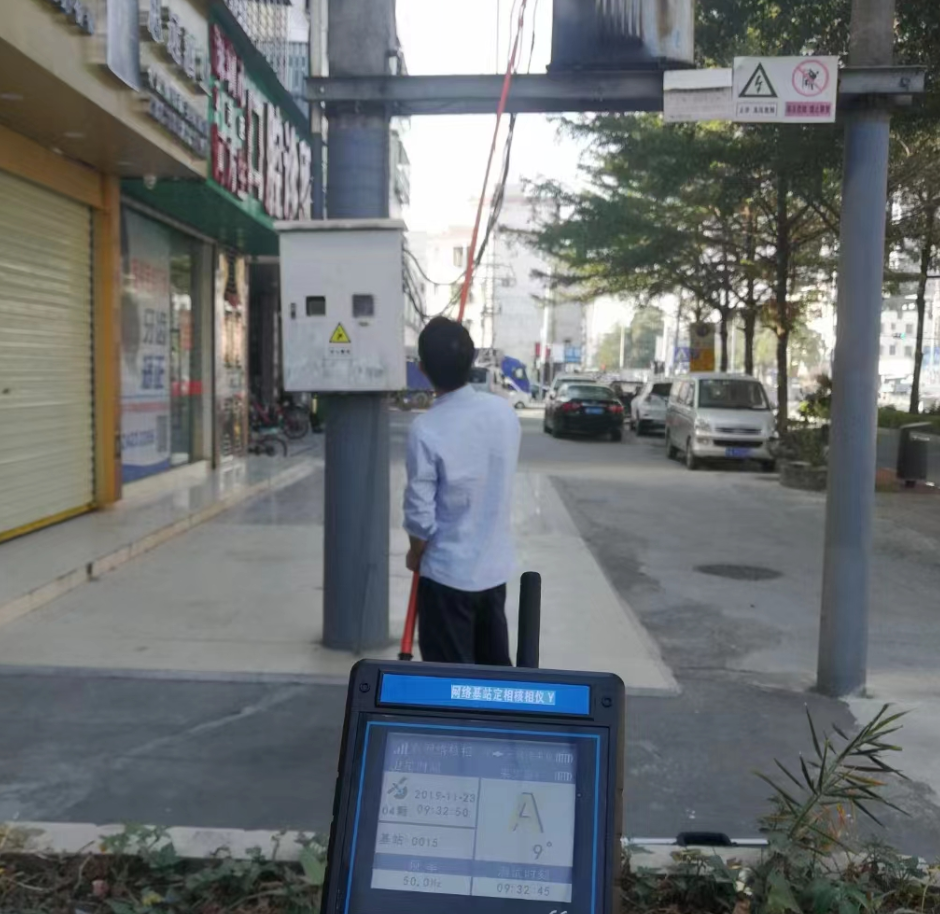

應用展示
圖文集合
質保方針
資料下載

產品簡介

ZSBS-3900C網絡基站定相核相儀是為了解決同時遠程在線測試高低壓相位、核相、頻率、驗電等而研發制造的。通過網絡基站定相，可以準確識別標準A相、B相、C相，完成統一色標工作。

產品別稱

網絡基站定相核相儀、網絡基站核相儀、基站定相核相儀、網絡基站定相儀、網絡基站定相核相系統

產品特征

ZSBS-3900C網絡基站定相核相儀具有普通無線高壓核相儀、無線高壓衛星授時遠程核相儀、無線高壓驗電器產品的功能，可以對高低壓線路核相、環網柜核相、開關柜核相、中置柜核相，用戶可以根據實際需要選購同時帶電流測試功能的鉤式探測器。

ZSST-3900C無線高壓衛星授時遠程核相電流測試儀參數
系統功能	網絡基站定相核相，地下室沒有任何通訊信號的場所定相核相，衛星授時遠程核相，本地核相；高低壓線路核相、環網柜核相、開關柜核相、中置柜核相；電流、頻率、相位、相序、驗電等測試（根據需要選購測試電流功能的探測器）
電源	基站：AC 380V （三相四線）接收器： DC 7.4V可充鋰電池,，連續工作約4小時探測器： DC 3.7V可充鋰電池，連續工作約8小時
核相模式	定相核相、遠程核相、本地核相
電流測試	鉤式CT，內置柔性線圈檢測電流（選購電流功能的探測器）
電流采集器	一體化鉤式設計，可測試Φ168mm的導線，或Φ168mm×245mm的母排（選購）
RF頻率	315MHz、433MHz無線傳輸
通訊方式	基站與服務器采用TCP通訊協議，手持接收器與服務器采用UDP通訊協議，接收器與采集器采用315MHz/433MHz無線通訊，確保網絡通訊安全穩定。
核相距離	衛星授時模式距離不受限制，達500km以上
	普通核相模式距離160m
	探測器與接收器通訊距離約80m
顯示模式	3.5寸真彩液晶屏顯示
可測線徑	測電流時：Ф168mm的導線，或168mm×245mm的母排
量程	核相電壓等級：AC 1V～550kV
	相位：0°～360°
	電流：0～20000A（選購）
	頻率：45Hz～75Hz
分辨力	1°；0.01A（選購）；0.1Hz
精度 (23℃±5℃，80%RH以下)	基站定相核相、衛星授時核相：≤±5°
	普通核相：≤±10°
	電流：±2%
	頻率：≤±2Hz
相別定性	XY兩接收器顯示的實時相角差在330°～360°或0°～30°為同相或A相；在90°～150°異相或B相，在210°～270°為異相或C相
語音功能	A相、B相、 C相、X信號正常、Y信號正常等語音功能
持續核相時間	衛星授時成功后，若無衛星信號可持續核相30分鐘，滿足地下室、礦井下核相
絕緣桿尺寸	拉伸后長約5m；收縮后長約1m(5節)
核相方式	接觸核相：35kV及以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)
核相方式	非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作)
基站天線	GPS球形天線，線長5米；GSM天線，線長5米
驗電指示	探測器“嘟--嘟--嘟”蜂鳴聲
換檔	自動換檔
采樣速率	2次/秒
首次搜星時間	第一次開機搜星時間約3-5分鐘，開機后第二次搜星時間約30秒，后續熱啟動約1秒，搜索衛星時主機正面水平朝天，在四周空曠的場所搜索衛星。
衛星授時精度	小于30nS
儀表尺寸	基站：長寬厚300mm×200mm×85mm
	核相探測器：長寬厚145mm×60mm×48mm（單功能）
	電流探測器：長寬厚310mm×270mm×52mm（選購）
	接收器：長寬厚250mm×100mm×40mm
背光控制	按上下箭頭鍵調整背光亮度
感應強度控制	根據感應的電場強弱不同，探測器能自動控制放大倍數，便于排線密集場所核相
數據保持	測試模式下按HOLD鍵保持數據，再按HOLD鍵取消保持
退出功能	按ESC鍵退出當前功能界面，返回上級目錄
數據查閱	按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據
搜星指示	搜索衛星時動態顯示“----”符號
自動關機	接收器開機約30分鐘后，儀表自動關機
自動關機	探測器開機約15分鐘后，儀表自動關機
額定電流	探測器：35mA max；接收器：300mA max；基站：150mA max
電池電壓	當電池電量不足時：探測器電源指示燈慢閃，提醒充電；接收器電池電壓低符號顯示，提醒充電
儀表質量	基站：1.6kg(含配件)
	探測器：205g(含電池)
	接收器：395g(含電池)
	絕緣桿：1.45kg
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃～60℃；70%Rh以下
干擾	無特強電磁場；無433MHz、315MHz同頻干擾
絕緣強度	絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間)
	探測器：2000V/rms(絕緣桿連接頭與探測器頂部之間)
	接收器：2000V/rms(外殼前后兩端之前)
結構	防滴漏Ⅱ型、IP63
適合安規	GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求
適合安規	符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準

附件
1	基站	1臺(可以選購3-5臺)
2	核相探測器	(單功能)2個X、Y各1個)
3	電流核相探測器	(多功能,選購)2個X、Y各1個)
4	接收器(主機)	2個(X、Y各1個)
5	GSM天線	5根(其中1根外置天線，引線長5米)
7	GPS球形天線	1套(根據基站數量選購)
8	GSM卡(兼容2G/3G/4G )	1套
9	伸縮絕緣桿	2根
10	鋁箱	1個
11	探針、探鉤	4根(各2根)
12	8.4V 1A充電器	1套
13	鋰電池	4個(儀表內)
14	自校線 .	1根
15	輔助測試線	2根
16	說明書	1本
17	出廠報告	1份
18	合格證	1張
