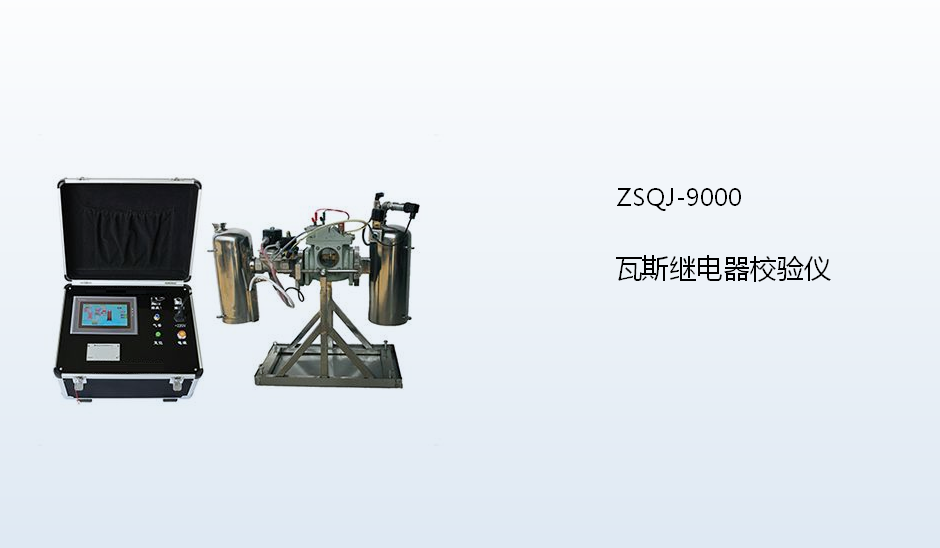

ZSQJ-9000瓦斯繼電器校驗儀

檢測高精度壓力傳感器，模擬變壓器內部故障時，瞬時爆破脈沖壓力方法計算出流速值
參考標準：GB50150-2006,DL/T849.6-2004
- 應用范圍廣，解決了無法在變壓器安裝現場進行氣體繼電器、壓力釋放閥校驗的難題
- 采用帶油地微型壓力油筒代表變壓器油箱、帶快速閥的回油筒代表儲油柜
- 流速測量范圍為0－0.2m/s，極限誤差≤0.05/s，教部頒標準提高精度1倍

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹
應用展示
圖文集合
質保方針
資料下載

產品簡介

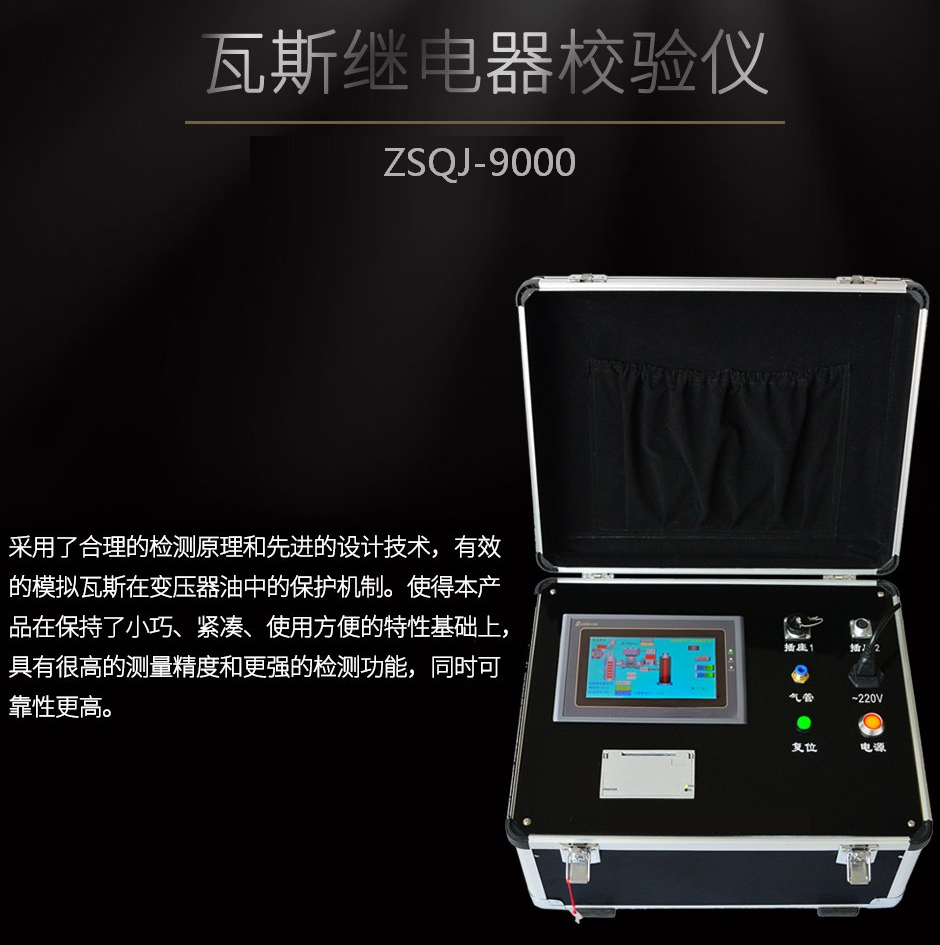

ZSQJ-9000瓦斯繼電器校驗儀：執行標準：DLIT540—94. 瓦斯繼電器是一種油浸式變壓器中的保護單元，瓦斯繼電器校驗儀是校驗瓦斯繼電器流速值，容積值，密封壓力值的專用設備，該校驗儀采用國內最先進的微機控制技術，通過檢測高精度壓力傳感器，模擬變壓器內部故障時，瞬時爆破脈沖壓力方法計算出流速值，以達到檢測瓦斯繼電器重瓦斯保護動作值。ZSQJ-9000瓦斯繼電器校驗儀采用精密容器結合美國MCC公司的微壓精密傳感器，檢測瓦斯繼電器內部排除液體體積方法計算出輕瓦斯容積值。瓦斯繼電器校驗儀用于電力系統檢驗變壓器的重瓦斯保護動作流速、輕瓦斯保護動作容積和氣體繼電器密封試驗，及檢驗壓力釋放閥的開啟和關閉壓力。用模擬變壓器內故障，測瞬時脈沖流速值的壓差法，微機測控，數碼顯示，自動打印。功能齊全，測試準確可靠。與典型設備比，體積僅1/20，重量僅1/25，造價約1/5。應用范圍廣，解決了無法在變壓器安裝現場進行氣體繼電器、壓力釋放閥校驗的難題。

產品別稱

瓦斯繼電器校驗儀、氣體繼電器校驗儀、氣體繼電器壓力釋放閥校驗儀,瓦斯繼電器檢測儀、瓦斯繼電器校驗臺

產品特征

1、ZSQJ-9000瓦斯繼電器校驗儀采用7英寸大屏幕觸摸系統，畫面優美，操作直觀；
2、儀器在保證檢測精度的前提下，采用小型化設計，便于現場檢測；
3、本機采用最優化設計，檢測時間比國內同類產品減少一半以上；

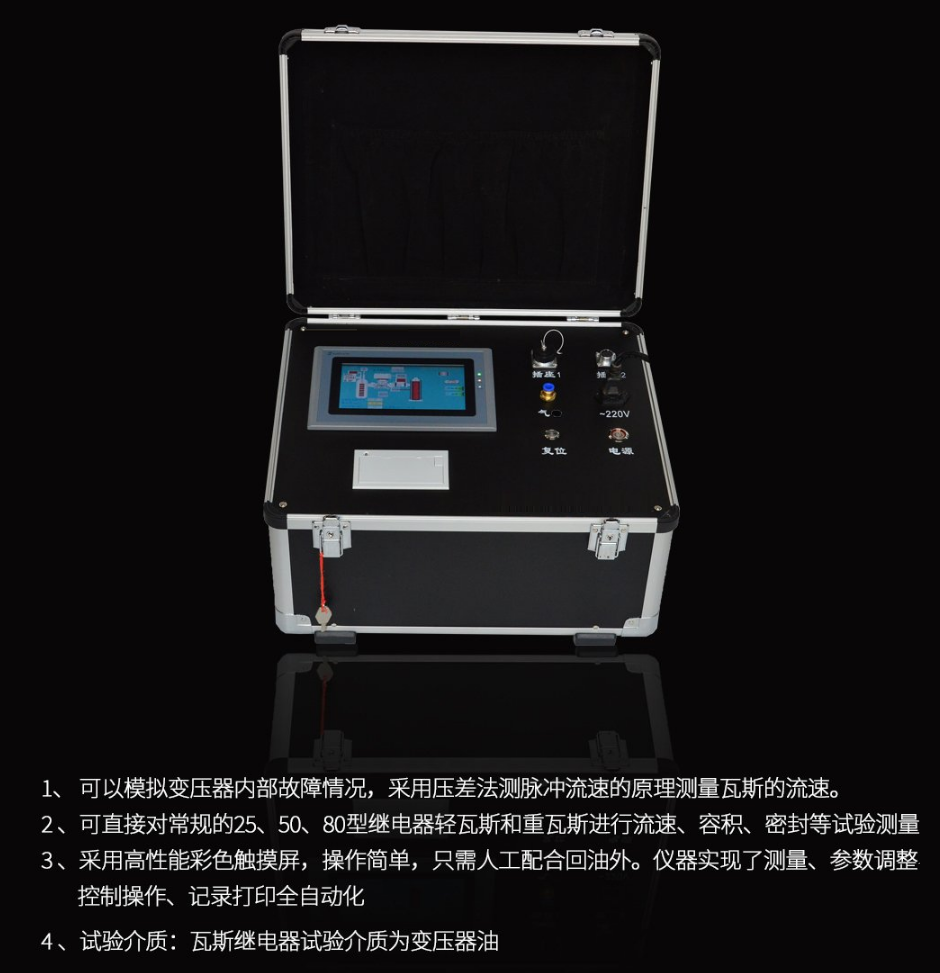

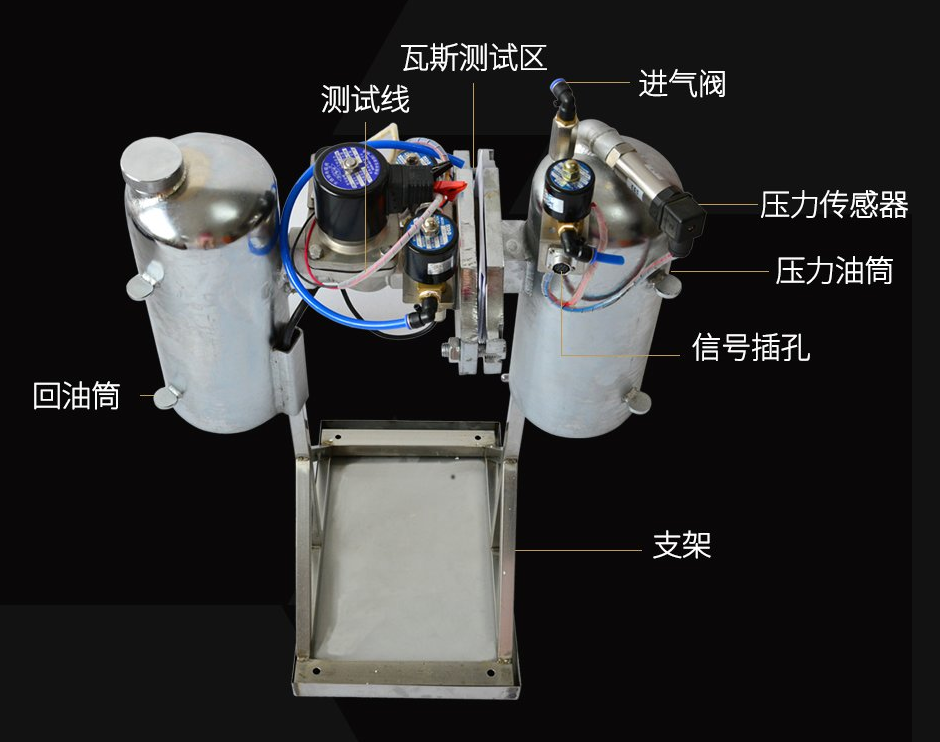

4、結構原理先進，采用帶油地微型壓力油筒代表變壓器油箱、帶快速閥的回油筒代表儲油柜，采用壓差法測定其故障狀態時通過繼電器的瞬時流速；
5、體積小，重量輕，除可完全代替固定式校驗臺使用外，還可攜帶至變壓器安裝現場檢驗，為了縮小體積，每次試驗只須人工配合回油；
6、功能齊全，具有測量QJ－25、50、80、50W、80W型的流速、容積、密封試驗等檢驗項目，還可代用戶設計滿足特殊型國外繼電器檢驗；
7、流速測量范圍為0－0.2m/s，極限誤差≤0.05/s，教部頒標準提高精度1倍；
8、備有QJ－25、50、80型流速測量尺各一把，最大分辨率為0.01m/s，精確度高，即可與檢驗臺定期核對，又可單獨使用，是理想的量值傳遞工具；
9、采用獨立氣源，微機測量、控制成本。設計又微機測控箱、傳感器、電磁閥、數碼顯示器、微型打印機、微型電動空壓機和水平儀等元件，實現了機電一體化；
10、在基礎上增加了一套自動測試輕瓦斯容積的計量裝置，誤差≤5%，較部頒標準提高精確度一倍，可對氣體繼電器容積刻度板進行有效的檢驗；
11、在實現重瓦斯流速，輕瓦斯容積和密封性能試驗等檢驗項目全部自動測試并打印記錄，屬國內首創，國際領先水平的高科技產品。

參數

氣體繼電器：
1、流速試驗：0.4~1.8m/s,最小分辨率0.1m/s精度0.5級；
2、容積試驗：0~500ml，最小分辨率1ml，最大誤差≤4%；
3、密封試驗：0~150Kpa，最小分辨率1 Kpa，精度1.0級；時間：1min、5min、10min、20min可選；
4、試驗介質：瓦斯繼電器試驗介質為25#變壓器油；
5、電源：AC220v 50HZ，功率240W；
6、儀器箱：由于本系列產品的整機集成化程度高，產品共有兩只鋁合金箱組成；

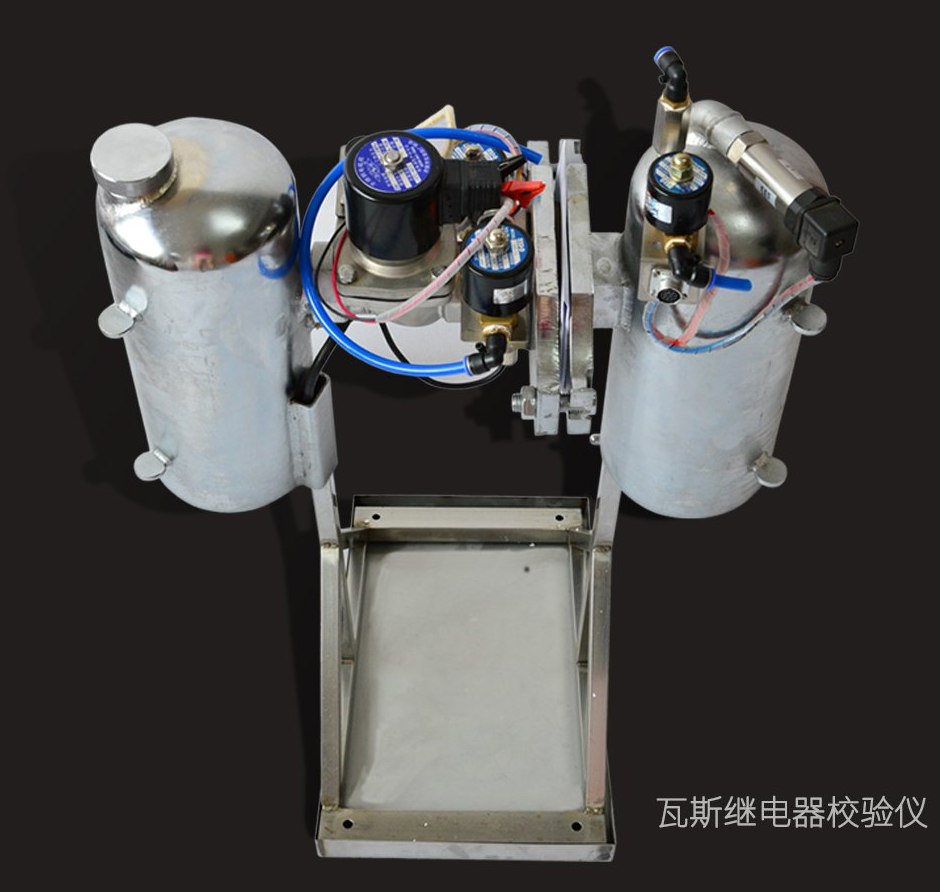

瓦斯繼電器油罐（機械部分）：外型尺寸：70×30×60cm，重量35kg；

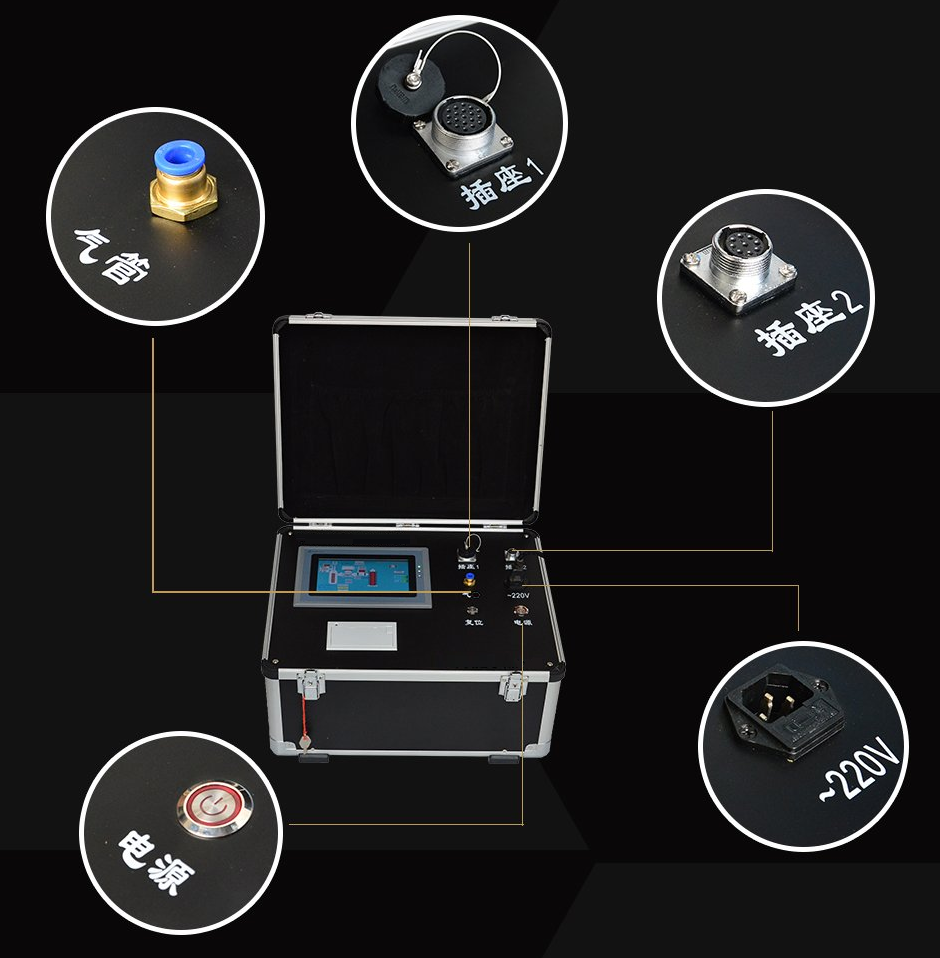

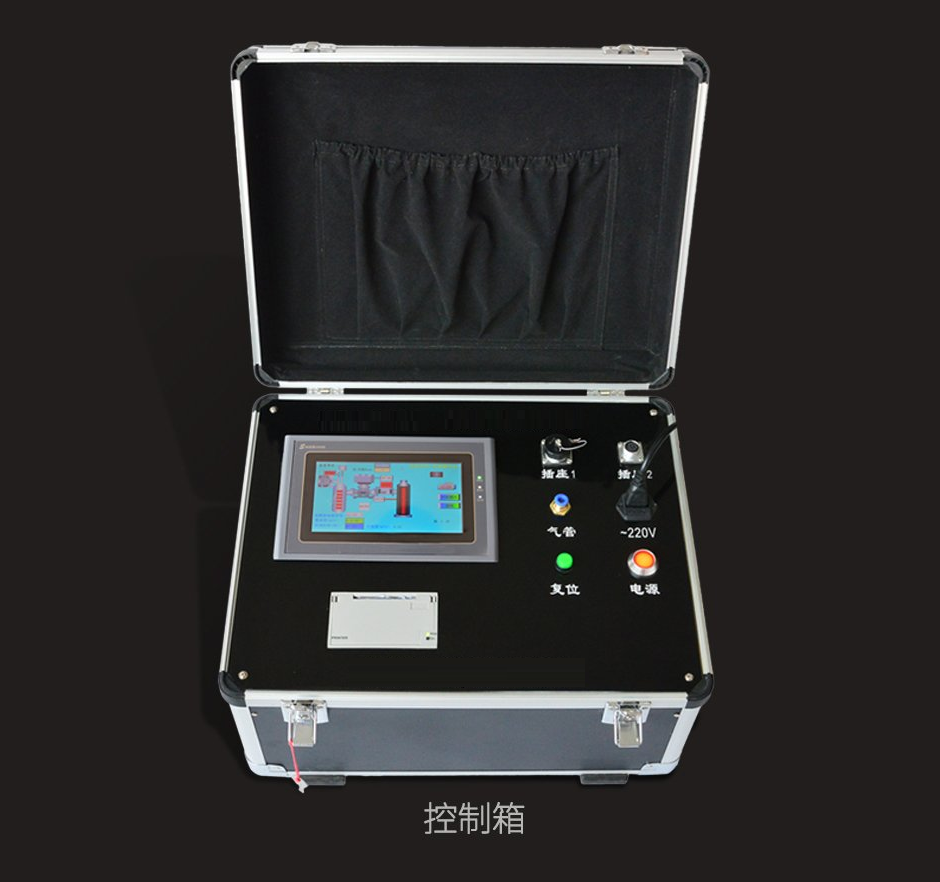

彩屏觸摸微機控制箱（電氣部分）：外型尺寸：51×41×33cm，重量15kg；

序號	名稱	單位	數量
一	微機控制箱（電氣部分）
1	信號電纜	根	2
2	1.5m軟管	根	1
3	觸摸筆	根	2
4	電源線	根	1
5	玻璃保險（3A）	個	若干
二	瓦斯繼電器校驗儀（機械部分）
1	拉桿	根	2
2	可調支架	個	1
3	接油盤	個	1
三	合格證	張	1
四	保修卡	張	1
五	檢驗報告	張	1
六	使用說明書	本	1
七	專用工具	套	1
