ZSYQ-3100無線高低壓驗電器

用于高壓輸電線路驗電、高壓輸電線路對地電壓測試、感應電壓測試等
參考標準：DL/T 976-2017

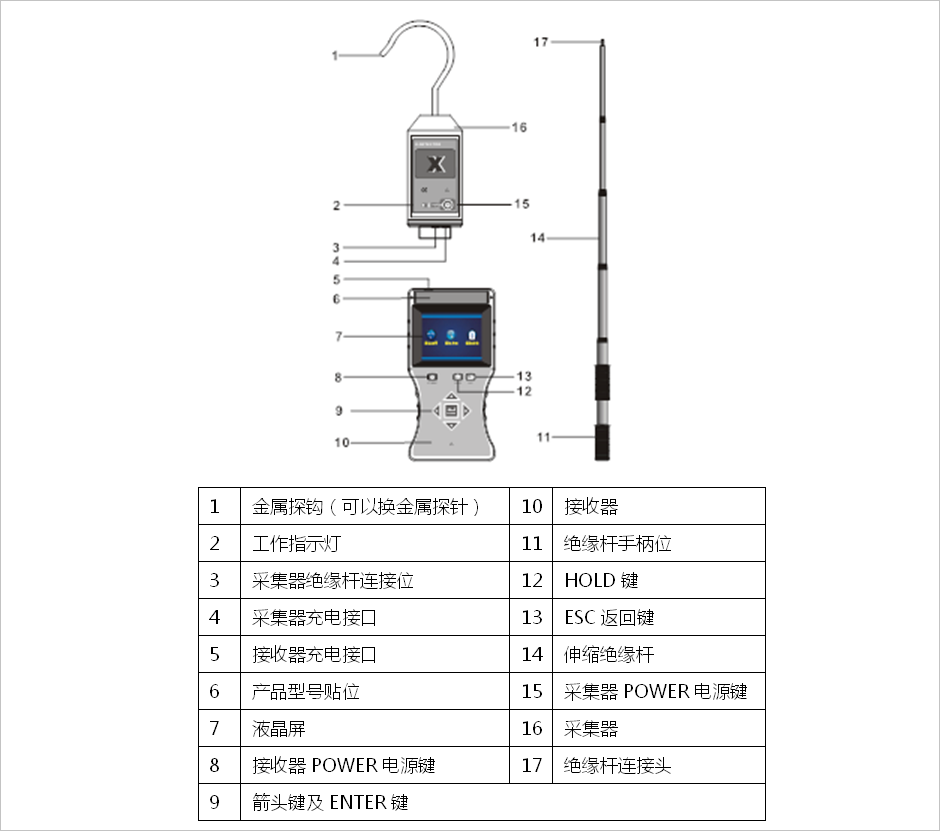

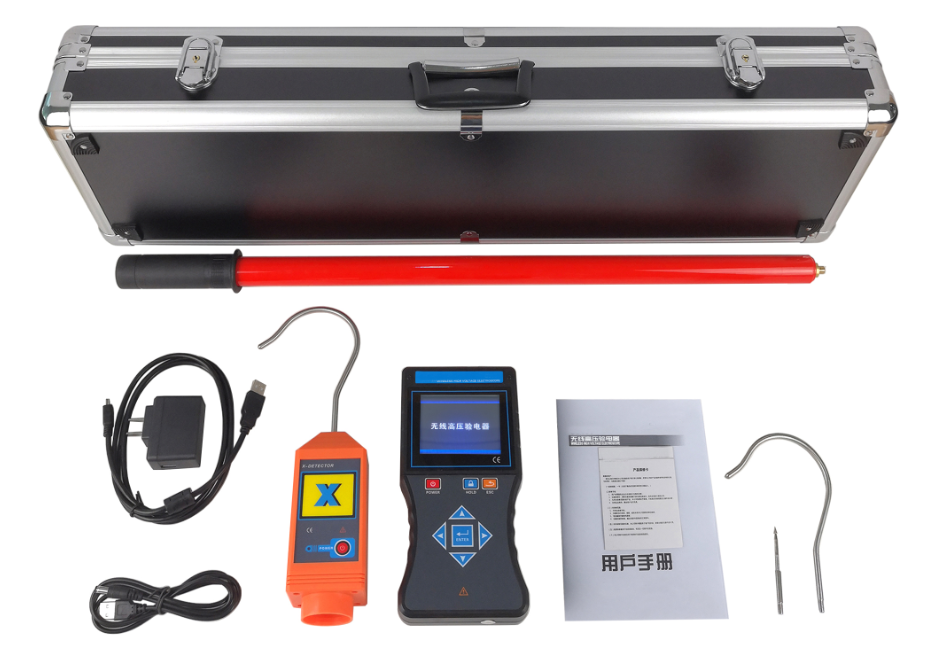

- 組成:采集器、伸縮絕緣桿、接收器等
- 驗電范圍從0～500kV（400V、10kV、35kV、110kV、220kV、500kV
- 全智能驗電

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹
應用展示
圖文集合
質保方針
資料下載
行業配套

產品簡介

1、ZSYQ-3100無線高低壓驗電器又名全智能無線高低壓驗電器，帶電壓、電壓等級、頻率指示，用于高壓輸電線路驗電、高壓輸電線路對地電壓測試、感應電壓測試等，儀器由采集器、伸縮絕緣桿、接收器等組成，驗電范圍從0～500kV（400V、10kV、35kV、110kV、220kV、500kV）全智能驗電。當裸導線電壓在0～110kV時，采集器可以接觸測試電壓和驗電，同時顯示電壓值；當裸導線電壓超過110kV時，采用非接觸式驗電，采集器逐漸靠近導線即可完成驗電。在輸電線路檢修和維護時，即使線路已經斷開，但由于電容效應，仍然可能通過感應而存在非常高的高壓電壓，嚴重威脅操作人員和操作過程的安全，必須經過驗電器檢驗線纜存在的電壓是否已降到安全可操作的電壓等級，所以不管是零線、火線、地線、高壓輸電線路或金屬導體，只要有電，可能是直接輸送的電，也可能是絕緣破損引起的漏電，或電纜交叉互感帶電，驗電器都能感應到它的電磁場，并發出“嘟--嘟--嘟--”的蜂鳴聲。

2、采集器連接金屬探鉤可以掛在110kV以下的裸導線上測試，節省操作人員體力，采集器連接金屬探針，可以對二次帶電指示器的驗電孔進行驗電。
3、接收器采用3.5寸真彩液晶屏，同屏動態顯示電壓等級、電壓值、頻率，清晰直觀，無線接收直線距離約100米。
4、絕緣桿輕便，具有伸縮性、防潮、耐高溫、抗沖擊、高絕緣等特點。廣泛應用于變電站、發電站、鐵路部門、消防部分、工礦企業以及監測站、電工維修部門進行驗電探測和野外電動作業等。
5、注意：直接接觸測試裸導線電壓的量程為0～110kV，裸導線電壓超過110kV時不能接觸測試電壓，可以非接觸驗電；對未知電壓等級的驗電，必須先采用非接觸方式驗電。

產品別稱

無線智能高壓驗電器、高壓驗電器、智能高壓驗電器、無線高壓驗電器、無線高低壓驗電器、無線低壓驗電器

產品特征

功能	無線高壓相電壓、對地電壓、電壓等級、頻率、驗電測試，電場判斷等
電源	采集器：DC 3.7V可充鋰電池，充滿連續工作約8小時接收器：DC 8.4V可充鋰電池，充滿連續工作約8小時
驗電方式	接觸式驗電：110kV以下裸導線可以接觸掛在線路上測試非接觸式驗電：110kV以上裸導線采用非接觸式測試
傳輸方式	433MHz無線傳輸
傳輸距離	直線距離約100m
顯示模式	3.5寸真彩液晶顯示
LCD尺寸	73mm×55mm；顯示域69mm×52mm
金屬探鉤	金屬探鉤可掛線纜外徑68mm
量程范圍	驗電范圍：100V～500kV（超過110kV使用非接觸驗電）
	對地電壓測試：100V～110kV (50Hz，線電壓根據對地電壓乘以1.732倍，即√3)
	頻率：45.0Hz～55.0Hz
分辨率	1V（100V～2000V）
	0.01kV（2.00kV～20.00kV）
	0.1kV（20.0kV～110.0kV）
	0.1Hz
電壓精度	僅供參考（100V～1000V）
電壓精度	±15%±5dgt（1kV～110kV，高壓架空線路，其它應用誤差±25%±5dgt）
頻率精度	±2Hz（0.1kV～110.0kV）
感應強度	高壓驗電時，隨著感應電場的強弱，驗電器會自動調節2kV、20kV、110kV檔位，適用于線路密集的場所，開機默認2kV檔位，感應強
采樣速率	2次/秒
數據存儲	5000組
絕緣桿尺寸	完全拉伸后長約3m；收縮后長約0.7m
儀表尺寸	采集器：長寬厚275mm×105mm×52mm 接收器：長寬厚250mm×100mm×45mm
線路電壓	110kV以下的裸導線可以直接接觸測試；110kV以上的裸導線必須采用非接觸式測試；也可以直接掛在110kV以上具有完好絕緣外皮的線路上測試
接觸驗電	接觸驗電時：采集器連接金屬探鉤或探針，需金屬探鉤或探針接觸裸導線，以保證驗電及電壓測試的準確性
蜂鳴提示	當感應電壓或檢測電壓高于20V時，采集器內部蜂鳴器才發出“嘟--嘟--嘟--”的蜂鳴聲，提醒注意安全
數據保持	數據測量模式下按HOLD鍵保持數據，再按HOLD鍵取消保持
數據查閱	進入數據查閱模式后，箭頭鍵翻閱所存數據
退出功能	按ESC鍵退出當前功能界面，返回上級目錄
無信號指示	當接收器沒有收到發射信號時動態顯示“----”符號
自動關機	采集器：開機不驗電約15分鐘后自動關機，降低電池消耗接收器：開機無操作約15分鐘后自動關機，降低電池消耗
電池電壓	電池圖標顯示實時電量，當電池電壓過低時，顯示空心電池圖標，提醒充電
儀表質量	采集器：230g(含電池) 接收器：410g(含電池) 總質量：1.6kg(含絕緣桿和電池)
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃～60℃；70%Rh以下
無線干擾	無433MHz同頻信號干擾
絕緣強度	絕緣桿：AC 220kV/rms(絕緣桿完全拉伸兩端之間) 采集器：2000V/rms(外殼兩端之間) 接收器：2000V/rms(外殼前后兩端之前)
結構	防滴漏Ⅱ型
