10KV直流耐壓泄漏試驗裝置（電纜.避雷器.變壓器.開關）

用于避雷器、電纜、發電機、變壓器、開關等電氣設備進行直流耐壓及泄漏試驗
參考標準：DL/T 848.1-2004，DL/T 474.2-2018
- 輸出電壓：60kV
- 輸出電流：2mA . 3mA . 5mA . 10mA
- 組成部分：控制箱 . 倍壓筒 . 微安表 . 限流電阻 . 放電棒 . 測試線

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹
應用展示
圖文集合
質保方針
資料下載
行業配套

產品簡介

ZSZGF-60kV/2mA直流高壓發生器（直流耐壓泄漏試驗裝置）

簡讀：10KV電力系統配直流耐壓泄漏試驗裝置為60kV，輸出高壓直流電壓：60kV，額定電流：2mA、3mA、5mA、10mA

適用范圍

適用于氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓及泄漏試驗。

1、閥式避雷器的電導電流試驗。

2、電力變壓器的直流耐壓試驗及泄漏電流測量。

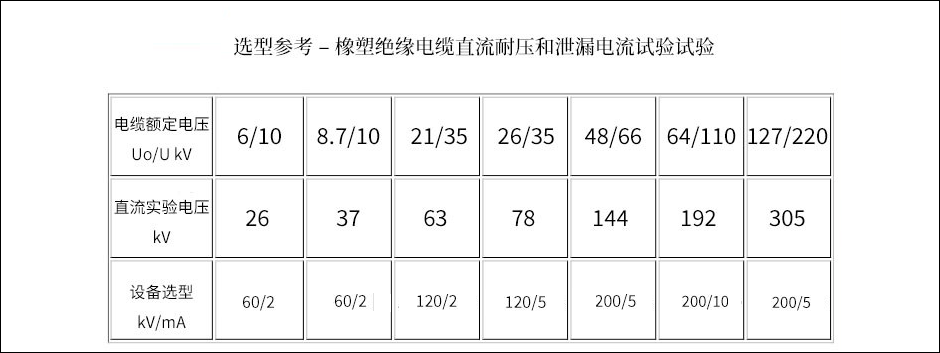

3、高壓電纜的直流耐壓試驗及泄漏電流測量。

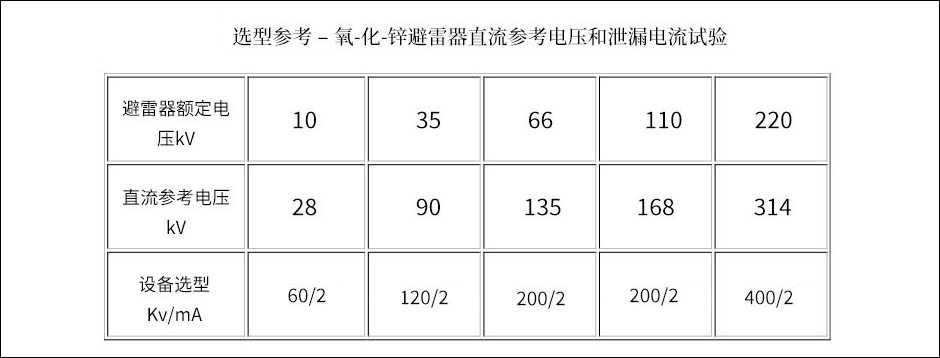

4、氧化鋅避雷器的U1mA直流參考電壓試驗和0.75U1mA下的泄漏電流試驗。

簡介
1、直高發采用了新技術、新材料和新器件，具有輸出功率大、體積小、重量輕的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓鎖存功能，并配有時間繼電器，能在試驗中設置定時聲訊報警。整個儀器便于攜帶，操作方便，安全可靠，特別適用于電力部門現場試驗。

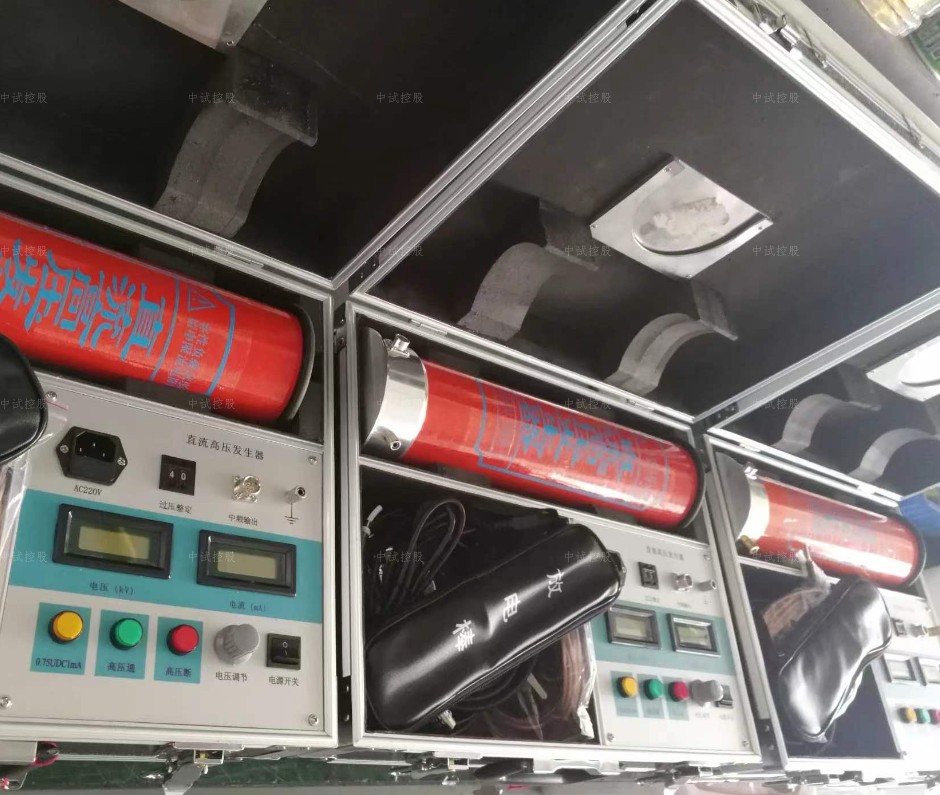

2、ZSZGF-60kV直流高壓發生器采用一體式(手提式/倍壓筒和主機放置在一個機箱內)設計，具有具有過壓、過流、零壓啟動和故障保護功能，電壓保護值可整定，紋波系數小、電壓輸出穩定可靠、無噪音。同時具有0.75倍電壓切換功能，方便進行直流耐壓試驗或氧化鋅避雷器直流泄漏電流試驗。

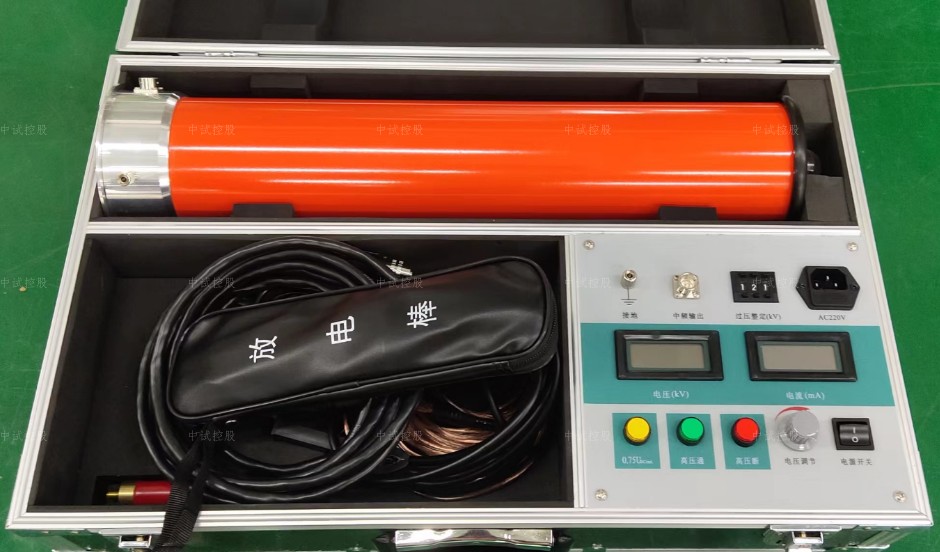

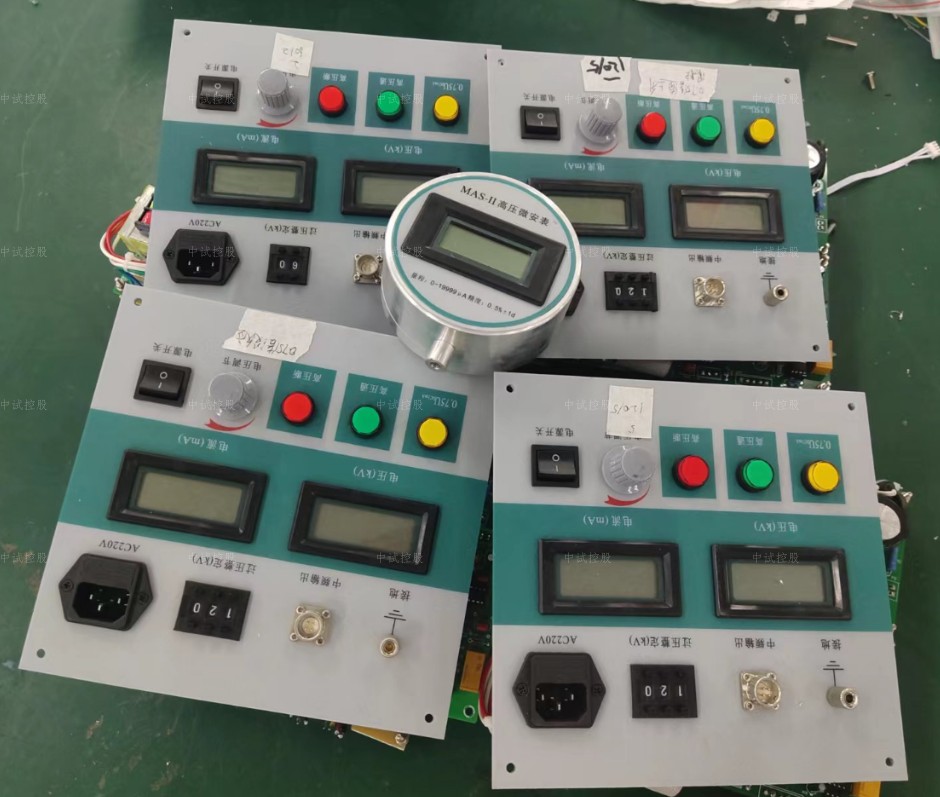

3、結構：60kV直流高壓發生器結構設計主要由控制箱、倍壓筒、高壓微安表、限流電阻、放電棒5個部分組成。

4、應用：直流高壓發生器是電力部門現場高壓試驗時直流高壓發生專用配套設備，同時還可以進行氧化鋅避雷器直流參考電壓試驗及直流泄漏電流試驗。直流高壓發生器適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。

5、說明：中試控股ZSZGF直流高壓發生器采用了高頻倍壓電路，應用新的PWM高頻脈寬調制技術，閉環調整，使電壓穩定度大幅度提高。采用大功率IGBT器件及驅動技術，并根據電磁兼容性理論，特殊屏蔽設計、隔離和接地等措施。使新一代直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。

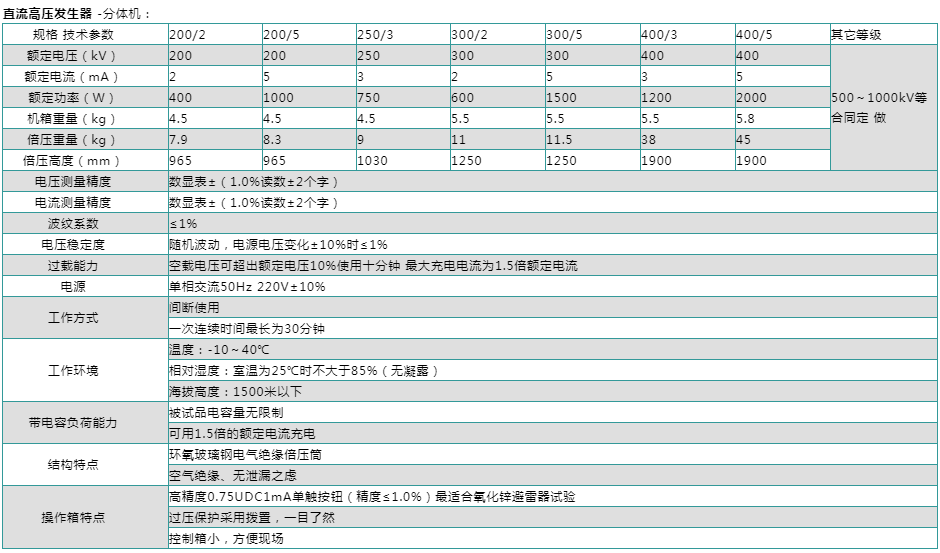

6、定制：可按用戶需求定制配有時間繼電器的直流高壓發生器，中試控股可按用戶需求定制生產60kv、120kV、200kv、300kv。其中60kv及60kV的直流高壓發生器采用一體式(手提式)設計，200kv及300kv的直流高壓發生器采用分體式設計。如需定制直流高壓發生器，請聯系中試控股客服定制產品。

執行標準
DL/T 848.1-2004高壓試驗裝置通用技術條件第一部分：直流高壓發生器
DL/T 596-2005《電力設備預防性試驗規程》
DL/T 474.2-2006《現場絕緣試驗實施導則第2部分:直流高電壓試驗》

產品別稱

60kV/2mA直流高壓發生器、60kV/3mA直流高壓發生器、60kV/5mA直流高壓發生器、60kV/10mA直流高壓發生器

產品特征

一、功能特征
1、輸出電壓穩定：采用高頻倍壓電路，應用新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。全量程平滑調壓，輸出電壓精度高。主機電壓表直接顯示加載在負載上的電壓值，無需外加分壓器，接線操作簡單。電壓分辨率0.1kV，電流分辨率1uA；

2、保護全面：保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全；

3、0.75U功能：增設智能高精度0.75U功能一鍵按鈕，按下此按鈕，電壓電流自動跳轉至0.75U狀態，利于氧化鋅避雷器的測試；

4、零起升壓：升壓電位器零起升壓，采用進口多圈電位器，升壓過程平穩，調節精度高；

5、過壓設定：過壓整定選用數字撥碼開關，操作簡單，并具有較高的整定精度；

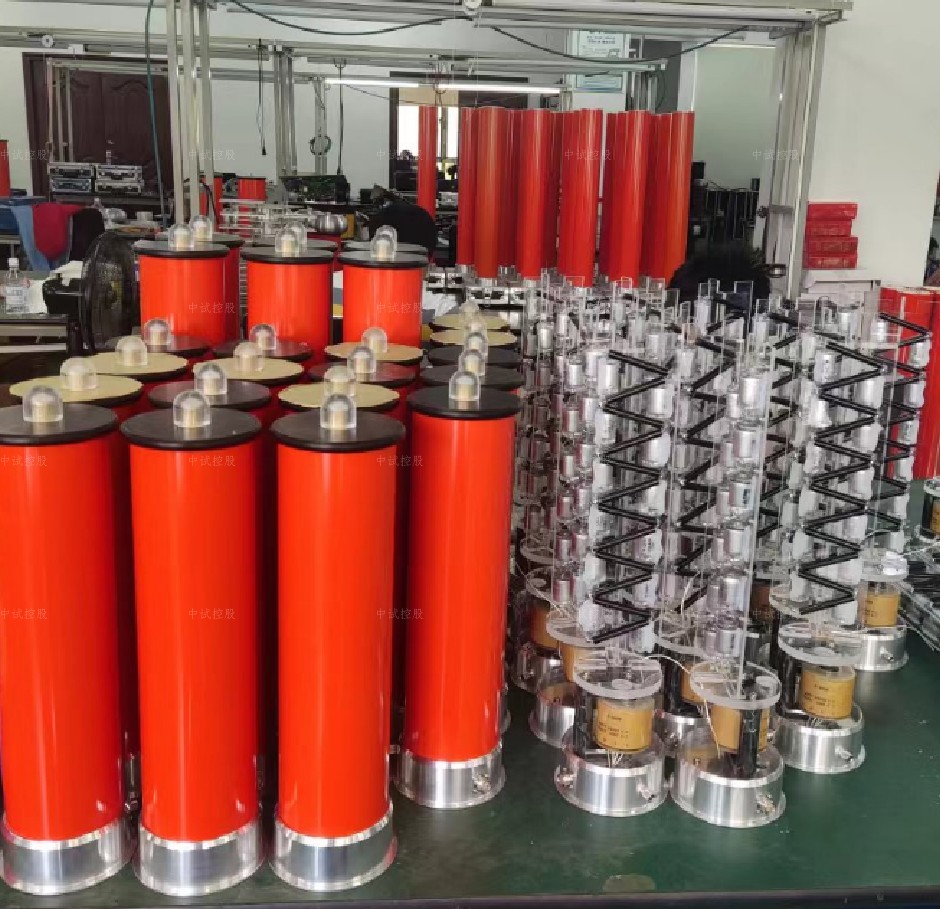

6、一體式設計：選用一體式設計方案，主機和倍壓筒放置在一個機箱內。選用進口高頻高壓整流二極管，使倍壓筒體積小巧，提升整機效率，便攜帶；

7、性能可靠：關鍵器件選用高性能進口元件，倍壓筒外表涂特種絕緣材料，電氣性能好、防潮能力強、無泄漏。

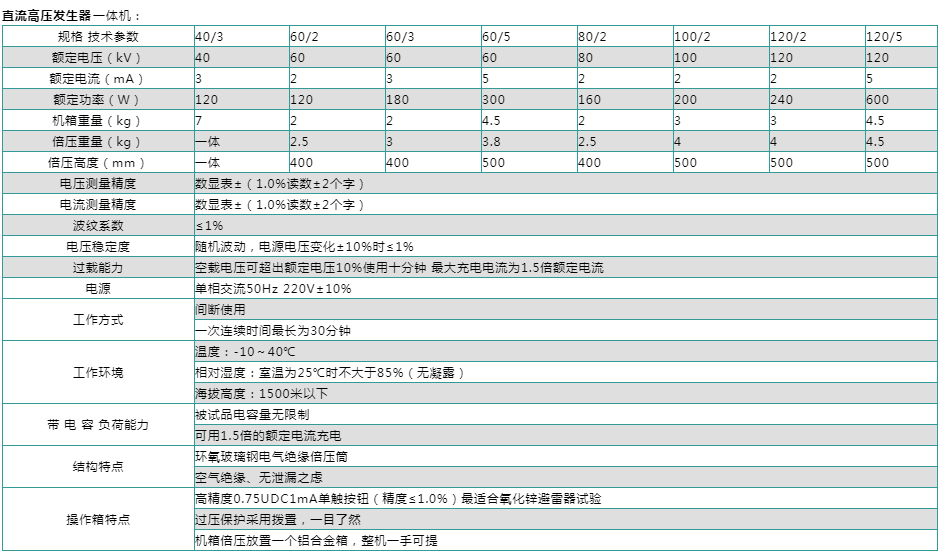

二、技術參數

規格	60/2	60/3	60/5	60/10
額定電壓（kV）	60	60	60	60
額定電流（mA）	2	3	5	10
額定功率（W）	120W	180W	300W	600W
整機質量（kg）	9
整機體積（mm3）	465390190
倍壓筒高度（mm）	440
輸出電壓精度	±(1.0%讀數±2個字)
輸出電流精度	±(1.0%讀數±2個字)
紋波系數	≤0.5%
工作方式	間斷使用，額定負載30分鐘
過載能力	空載電壓可超出額定電壓10%使用10分鐘
	大充電電流為1.25倍額定電流
	電源：AC220V±10% 50Hz
工作環境	溫度：-10-40℃
	相對濕度：室溫為25℃時不大于85%（無凝露）
	海拔高度：1500米以下
精度（電壓、電流）	±(1.0%讀數＋2個字)
紋波系數	≤0.5%
電壓穩定度	電源電壓±10%時，≤1%
過載能力	空載電壓可超出額定電壓10%使用10分鐘，充電電流為1.25倍額定電流
帶電容負荷能力	被試品電容量無限制
	可用1.5倍的額定電流充電
運行時間	間斷使用：額定負載30分鐘
	1.1倍額定電壓使用：10分鐘
供電電源	單相AC 220V±10%、50Hz（60Hz）
工作環境	溫度：-10℃～+40℃，濕度：室溫為25℃時不大于85%（無凝露）
倍壓筒特點	電氣絕緣倍壓筒、空氣絕緣、無泄漏之慮
操作箱特點	高精度0.75UDC1mA單觸按鈕（精度≤1.0%）適合氧化鋅避雷器試驗
	零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等保護功能。過壓保護采用數字撥碼開關，一目了然

三、附件清單

序號	名稱	數量	單位
1	主機	1	臺
2	高壓倍壓筒	1	個
3	微安表	1	個
4	放電棒	1	根
5	限流電阻(200kΩ)	1	個
6	高壓線（帶屏蔽）	1	根
7	四芯屏蔽連接線	1	根
8	接地線	1	根
9	電源線	1	根
10	保險管	2	個
11	說明書	1	本
12	出廠報告	1	份
13	合格證	1	張
