ZSZGH-3910Z 中置柜核相儀

同時具有中置柜核相、環網柜核相、本地核相等功能
參考標準：GB 13398-2008
- 中置柜核相、環網柜核相、本地核相、頻率、相位、相序、驗電測試、電壓測試
- 核相模式：中置柜核相、本地核相
- 核相電壓等級：1V~500kV（超過35kV非接觸核相）

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹
應用展示
圖文集合
質保方針
資料下載

產品簡介

ZSZGH-3910Z中置柜核相儀又名無線高壓語音核相儀由X接收器、X采集器、Y采集器、A1采集器、A2采集器、B1采集器、B2采集器、C1采集器、C2采集器、伸縮絕緣桿等組成，同時具有中置柜核相、環網柜核相、本地核相等功能。

產品別稱

中置柜核相儀、無線衛星授時中置柜核相儀又名、無線高壓衛星授時遠程核相儀、無線衛星授時中置柜核相儀、中置柜遠程核相儀、無線中置柜遠程核相儀、中置柜核相器

產品特征

地下室核相、礦井下核相, 接收器采用3.5寸真彩液晶屏，內置六合一多模衛星授時模塊，支持多種衛星導航系統，包括中國的 BDS（北斗衛星導航系統），美國的GPS，俄羅斯的GLONASS，歐盟的GALILEO，日本的QZSS以及衛星增強系統SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32個跟蹤通道，可以同時接收六種衛星授時系統的GNSS信號，并且實現聯合授時，確保核相精準。接收器同屏顯示實時相位、頻率、電壓等級，具有“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀。

ZSZGH-3910Z 中置柜核相儀參數
功能	中置柜核相、環網柜核相、本地核相、頻率、相位、相序、驗電測試、電壓測試
電源	接收器： DC 7.4V 1500mAH可充鋰電池采集器： DC 3.7V 1000mAH可充鋰電池充滿電連續工作約8小時
核相模式	中置柜核相、本地核相
傳輸方式	315MHz、433MHz無線傳輸
核相距離	主機與通用XY采集器通訊距離約100m
核相距離	主機與中置柜專用采集器通訊距離約30m
顯示模式	3.5寸真彩液晶屏顯示
量程	通用XY采集器核相電壓等級：1V~500kV（超過35kV非接觸核相）
	中置柜專用采集器電壓等級：3.5kV~35kV(綁扎線路上)
	相位：0°～360°
	電壓：AC 3.5kV～35kV（使用XY采集器接觸測試電壓時）
	頻率：45Hz～75Hz
分辨力	0.1°、0.1Hz、1V
精度 (23℃±5℃，80%RH以下)	本地核相、中置柜核相：≤±10°
精度 (23℃±5℃，80%RH以下)	頻率：≤±2Hz
相別定性	本地核相和中置柜核相：接收器顯示的實時相角差在0°～30°或330°~360°為同相；210°~270°或90°~150°為異相
語音功能	同相、異相、X信號正常、Y信號正常等語音功能
持續核相時間	在遠程核相下，衛星授時成功后，若無衛星信號可持續核相30分鐘以上，滿足地下室、礦井下核相
絕緣桿尺寸	拉伸后長約3.2m；收縮后長約0.6m
核相方式	通用XY采集器接觸核相：35kV及以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)
	通用XY采集器非接觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作)
	彈簧式輔助接地線的使用：通用XY采集器核相時電壓低于100V，測量結果可能不穩定，則需要使用輔助接地線將XY采集器與接地點相連接，以增強信號
	中置柜專用采集器核相：通過磁鐵或綁帶纏繞在線路器上
驗電指示	通用XY采集器“嘟--嘟--嘟”蜂鳴聲
換檔	自動換檔
采樣速率	2次/秒
儀表尺寸	通用XY采集器：長寬厚145mm×60mm×48mm
	中置專用柜采集器: 長寬厚81mm×56mm×34mm
	接收器：長寬厚250mm×100mm×40mm
背光控制	按上下箭頭鍵調整背光亮度
感應強度控制	根據感應的電場強弱不同，探測器能自動控制放大倍數，便于排線密集場所核相
數據保持	本地核相下按HOLD鍵保持數據，再按HOLD鍵取消保持
退出功能	按ESC鍵退出當前功能界面，返回上級目錄
數據查閱	按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據
自動關機	開機約30分鐘后，儀表自動關機，以降低電池消耗
額定電流	采集器：20mA max；接收器：200mA max
電池電壓	采集器電源指示燈慢閃，提醒充電；接收器電池電壓低符號顯示，提醒充電
儀表質量	通用和專用XY采集器：410g(含電池)
	中置專用柜采集器：100g(含電池)
	接收器：200g(含電池)
	絕緣桿：0.5kg
	總質量：5.8kg(含儀表箱)
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃～60℃；70%Rh以下
干擾	無特強電磁場；無433MHz、315MHz同頻干擾
絕緣強度	絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間)
	探測器：2000V/rms(絕緣桿連接頭與探測器頂部之間)
	接收器：2000V/rms(外殼前后兩端之前)
結構	防滴漏Ⅱ型、IP63
適合安規	GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求
適合安規	符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準

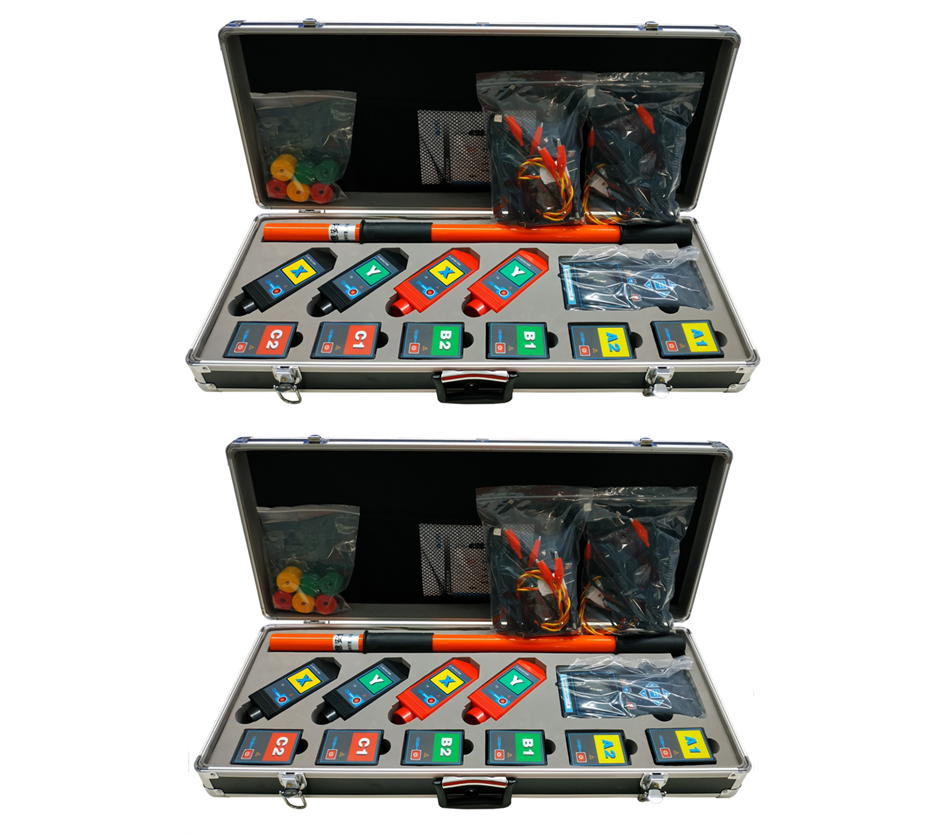

附件
1	通用XY采集器	8個(X、Y各4個)
2	中置專用柜采集器	12個( A1,A2,B1.B2,C1,C2各2個)
3	綁帶	12根
4	接收器(主機)	2個
5	天線	2根
6	伸縮絕緣桿	4根
7	鋁箱	2個
8	探鉤、探針	6根(各3根)
9	充電器充電線（(5伏充電器)	1套
10	鋰電池	10個(儀表內)
11	自校線	1根
12	彈簧式輔助接地測試線	4根
13	說明書	1本
14	出廠報告	1份
15	合格證	1張
