電容式電壓互感器暫態誤差測試儀

儀器在設計時引入了一些新的思想，采用了異頻電源技術、通用平臺技術、電壓仿真負荷、內部高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。儀器采用WINCE系統，人性化彩色觸摸屏操作，人機界面直觀、方便。

概述

對GIS 電磁式(PT)與電容式電壓互感器(CVT)、電容式電壓互感器暫態誤差測試儀進行誤差校驗時，測試接線復雜，所需的設備種類繁多，而且設備都很笨重，現場搬運非常困難。電磁式與電容式電壓互感器現場測試儀(以下簡稱測試儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差，單臺設備即可滿足現場電磁式與電容式電壓互感器誤差的測量?？梢愿采w6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/ 、35KV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 變比的電力電磁式與電容式電壓互感器的測量。

儀器在設計時引入了一些新的思想，采用了異頻電源技術、通用平臺技術、電壓仿真負荷、內部高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。儀器采用WINCE系統，人性化彩色觸摸屏操作，人機界面直觀、方便。

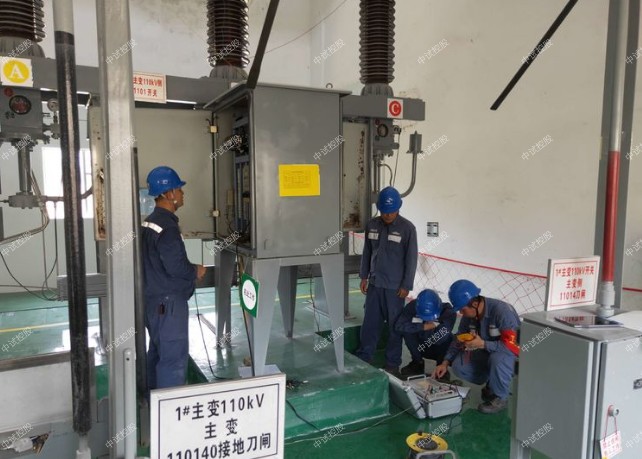

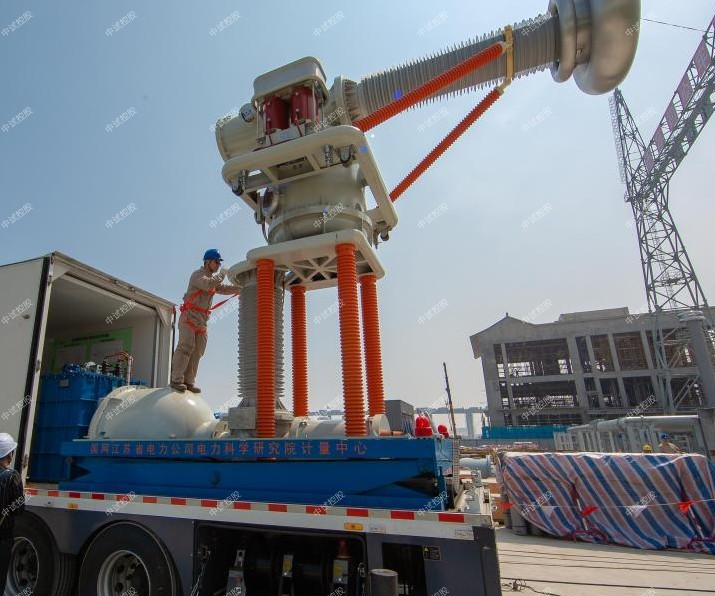

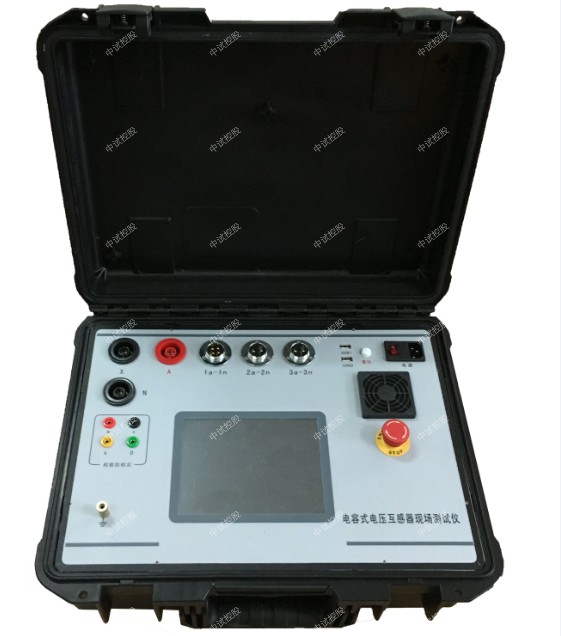

三、中試控股ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、電磁式電壓互感器現場測試儀特點

1. 無需升壓源、標準互感器、負荷箱，采用了電壓互感器負荷曲線外推法原理，單臺儀器即可實現現場測試GIS 電磁式電壓互感器(PT)和電容式電壓互感器（CVT）的20%、50%、80%、100%、120%的滿載和輕載負荷下的比差和角差。測試結果完全滿足互感器檢定規程。

2. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、電磁式電壓互感器現場測試儀單臺測試儀即可完成對GIS 電磁式電壓互感器(PT)和電容式電壓互感器（CVT）誤差（比差、角差）的測量。同時可以測量CVT的電容分壓比、分壓電容、中間PT變比、中間電壓、直流電阻等。

3．中試控股具有極性、變比、接線檢查功能。

4. 一次接線完成全部測試，提高工作效率，避免操作失誤對人身及儀器的損傷，確保安全。

5. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀具有測試速度快、處理信息量多和存儲容量大（可存儲百萬條數據）的特點。內存為16G,可以存儲百萬組數據。

6. 測試儀采用了變頻技術、數字化處理，現場抗干擾能力強。

7. 測試過程大電壓不超過4KV，并采取各種保護措施，確保人身安全及設備安全、可靠。

8. 測試過程操作簡單。

9. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、電磁式電壓互感器現場測試儀采用WINCE系統，人性化彩色觸摸屏操作，同時也可使用鼠標操作儀器，人機界面直觀、方便。

10. 儀器具備雙USB通訊口，可將儀器內部數據導入U盤極大的方便現場數據管理。同時也可使用鼠標操作儀器。

11. 中試控股儀器內附接線圖，簡單、直觀，現場使用對照接線即可保證一次性正確完成測試接線，減少準備工作時間。

四、ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、電磁式電壓互感器現場測試儀參數

1. 環境條件：

溫度：（5~40）?C 相對濕度：<80%（25?C）

海撥高度：<4500m 電源頻率：50?0.5Hz

2. 被測電壓互感器類型：GIS電磁式(PT)、電容式電壓互感器(CVT)

3．誤差測量準確度：0.05%

4．分壓比測量準確度：0.5%

5．分壓電容測量準確度：2%

6. 直流電阻測量準確度：0-0.1Ω 3%

0.1-50 1%

7. 內部標準電壓互感器部分：

a、變比范圍：

6KV/100V、 6KV/ /100V/

10KV/100V、 10KV/ /100V/

35KV/100V、 35KV/ /100V/

110KV/100V、 110KV / /100V/

220KV/100V、 220KV/ /100V /

b、準確度等級： 0.02%

8. 校驗儀檢定部分：

電壓范圍：0-100V （百分表誤差0.5%）

比差：0.001%-3% （100V）

角差：0.00′-50′（100V）

誤差： ?X=?(2%×X+2%×Y?2個字)

?Y=?(2%×X+2%×Y?2個字)

導納：0.1mS-99.9mS

誤差： ?X=?(2%×X+2%×Y?2個字)

?Y=?(2%×X+2%×Y?2個字)

9．外形尺寸（mm）：496*394*185 mm

10．重量（Kg）:14.0

檢定

如需要對本中試控股ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、電磁式電壓互感器現場測試儀進行精度檢定，請依照本說明進行，以保證準確性及儀器安全。

檢定儀器內部校驗儀單元及內部標準電壓互感器為本儀器的基本檢定方法。

本ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、電磁式電壓互感器現場測試儀的測試方法是建立在電壓互感器測差法（計量檢定規程《電力互感器》的規定）基礎之上。而互感器校驗儀和標準電壓互感器是測差法的核心儀器，保證互感器校驗儀和標準電壓互感器的精度就保證了整體誤差測試的精度。

簡易故障排除

1.開機不顯示，檢查電源，以及保險絲。

2.觸摸失效，插入USB鼠標進行操作。

3. 開機不能加載測試程序，或者出現死機現象，請重新開機。

裝箱清單

主機： 1臺

測試線： 黑色耐磨護套四芯線航空插頭1根（儀器專用）

黑色耐磨護套兩芯線航空插頭1根（儀器專用）

紅色高壓線1根

黑色高壓線2根

透明接地銅線1根

電源線 1根

測試夾： 紅黑各4個

保險管： 220V 5A三個

 一 發生下列情況之一應立即停止運行



 一 發生下列情況之一應立即停止運行



嚴重發熱、冒煙、冒油時。



高壓側熔斷器連續熔斷兩次。



外殼破裂、嚴重漏油。



內部有放電聲或異常聲音。



設備著火。



二 電壓互感器二次回路斷線



現象:



相應的電壓表指示到零，電度表指示失常。



相應的有功表、無功表指示降低或到零。



“電壓回路斷線”信號發出。



處理:



判明故障電壓互感器，并以電流表監視運行。



對異常的電壓互感器二次回路進行檢查，有無短路、松動、斷線等現象;相應的二次小開關是否跳閘。



二次小開關跳閘可試送一次，不成功應查明原因，通知檢修處理。



拉開失壓后誤動的保護及自動裝置。



如是高壓熔斷器熔斷，應停電測量線圈絕緣，證明無問題后再送電。



如發生在發電機互感器，按發電機規程處理。



三 電流互感器二次開路



現象：



電流互感器本體發出嗡嗡聲，嚴重者冒煙起火。



開路處發生火花放電。



相應的電流表、有功表、無功表指示到零。



處理：



立即退出有關保護(如差動保護)，通知檢修人員。



對電流互感器二次回路進行尋找檢查開路點。



若發現開路點，應設法將開路點短路或前側端子短路，注意安全，以免觸電。如不能處理時，請示停電處理。



以標準電流表串入回路進行查找(由檢修人員進行)



若外部檢查無問題，本體仍有嗡嗡聲，說明內部開路，應停電處理。





四 電壓互感器本體故障



現象：



本體有過熱現象。



內部有放電聲和不正常的噪音。



二次小開關送不出。



二次電壓可能升高或降低，接地信號可能發出。



處理:



匯報值長，停電處理。



若電壓互感器著火，應立即拉開電源，用干式滅火器或砂子滅火。
