電容式電壓互感器測試儀
時間：2020-12-07
電容式電壓互感器測試儀
電壓互感器接線方式有幾種
（1）用一臺單相電壓互感器來測量某一相對地電壓或相間電壓的接線方式。
（2）用兩臺單相互感器接成不完全星形，也稱V—V接線，中試控股用來測量各相間電壓，但不能測相對地電壓，廣泛應用在20KV以下中性點不接地或經消弧線圈接地的電網中。
（3）用三臺單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用于3~220KV系統中，其二次繞組用于測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣儀表和繼電器用。

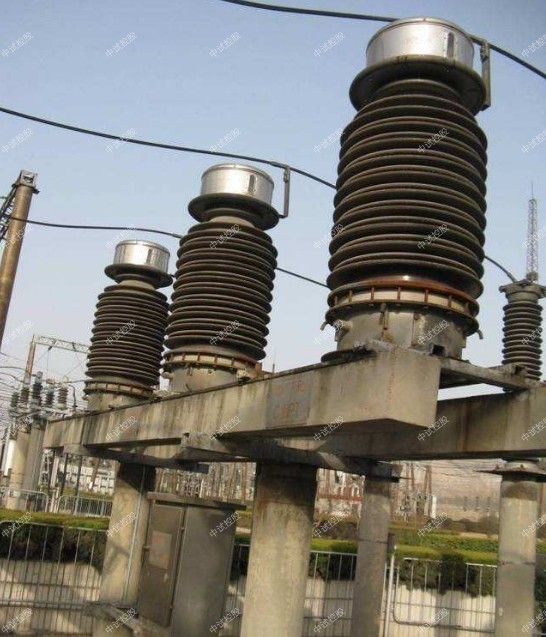

（4）中試控股電容式電壓互感器接線形式

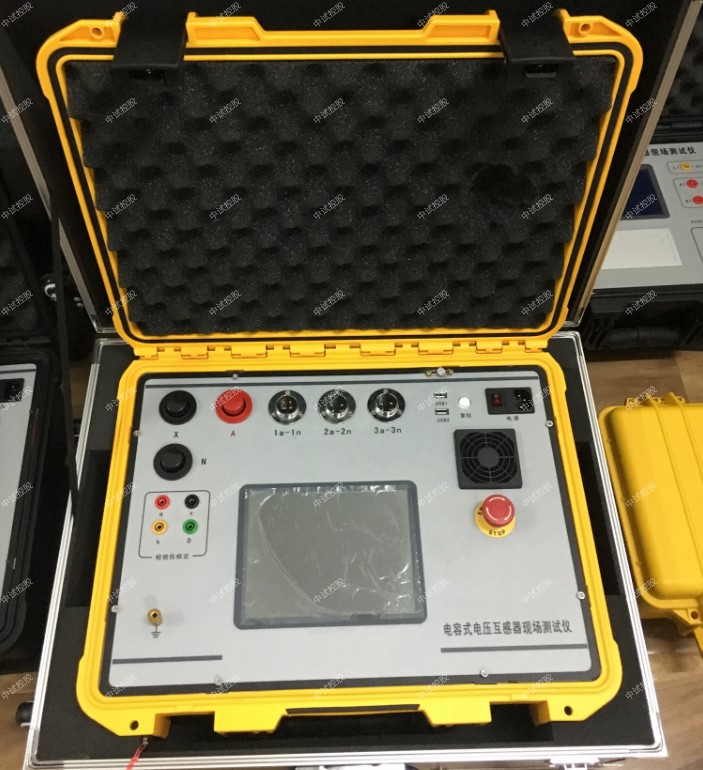

ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、電容式電壓互感器測試儀
概述
ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、電容式電壓互感器測試儀對GIS 電磁式(PT)與電容式電壓互感器(CVT)進行誤差校驗時，測試接線復雜，所需的設備種類繁多，而且設備都很笨重，現場搬運非常困難。電磁式與電容式電壓互感器現場測試儀(以下簡稱測試儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差，單臺設備即可滿足現場電磁式與電容式電壓互感器誤差的測量。可以覆蓋6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/ 、35KV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 變比的電力電磁式與電容式電壓互感器的測量。
儀器在設計時引入了一些新的思想，采用了異頻電源技術、通用平臺技術、電壓仿真負荷、內部高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。儀器采用WINCE系統，人性化彩色觸摸屏操作，人機界面直觀、方便。
三、中試控股ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、電磁式電壓互感器現場測試儀特點
1. 無需升壓源、標準互感器、負荷箱，采用了電壓互感器負荷曲線外推法原理，單臺儀器即可實現現場測試GIS 電磁式電壓互感器(PT)和電容式電壓互感器（CVT）的20%、50%、80%、100%、120%的滿載和輕載負荷下的比差和角差。測試結果完全滿足互感器檢定規程。
2. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、電容式電壓互感器測試儀單臺測試儀即可完成對GIS 電磁式電壓互感器(PT)和電容式電壓互感器（CVT）誤差（比差、角差）的測量。同時可以測量CVT的電容分壓比、分壓電容、中間PT變比、中間電壓、直流電阻等。
3．中試控股具有極性、變比、接線檢查功能。
4. 一次接線完成全部測試，提高工作效率，避免操作失誤對人身及儀器的損傷，確保安全。
5.ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、電容式電壓互感器測試儀具有測試速度快、處理信息量多和存儲容量大（可存儲百萬條數據）的特點。內存為16G,可以存儲百萬組數據。
6. 中試控股測試儀采用了變頻技術、數字化處理，現場抗干擾能力強。
7. 測試過程大電壓不超過4KV，并采取各種保護措施，確保人身安全及設備安全、可靠。
8. 測試過程操作簡單。
9. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、電容式電壓互感器測試儀采用WINCE系統，人性化彩色觸摸屏操作，同時也可使用鼠標操作儀器，人機界面直觀、方便。
10. 儀器具備雙USB通訊口，可將儀器內部數據導入U盤極大的方便現場數據管理。中試控股同時也可使用鼠標操作儀器。
11. 中試控股儀器內附接線圖，簡單、直觀，現場使用對照接線即可保證一次性正確完成測試接線，減少準備工作時間。
四、ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、電容式電壓互感器測試儀參數
1. 環境條件：
溫度：（5~40）?C 相對濕度：<80%（25?C）
海撥高度：<4500m 電源頻率：50?0.5Hz
2. 被測電壓互感器類型：GIS電磁式(PT)、電容式電壓互感器(CVT)
3．誤差測量準確度：0.05%
4．分壓比測量準確度：0.5%
5．分壓電容測量準確度：2%
6. 直流電阻測量準確度：0-0.1Ω 3%
0.1-50 1%
7. 內部標準電壓互感器部分：
a、變比范圍：
6KV/100V、 6KV/ /100V/
10KV/100V、 10KV/ /100V/
35KV/100V、 35KV/ /100V/
110KV/100V、 110KV / /100V/
220KV/100V、 220KV/ /100V /
b、準確度等級： 0.02%
8. 校驗儀檢定部分：
電壓范圍：0-100V （百分表誤差0.5%）
比差：0.001%-3% （100V）
角差：0.00′-50′（100V）
誤差： ?X=?(2%×X+2%×Y?2個字)
?Y=?(2%×X+2%×Y?2個字)
導納：0.1mS-99.9mS
誤差： ?X=?(2%×X+2%×Y?2個字)
?Y=?(2%×X+2%×Y?2個字)
9．外形尺寸（mm）：496*394*185 mm
10．重量（Kg）:14.0
檢定
如需要對本中試控股ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、電容式電壓互感器測試儀進行精度檢定，請依照中試控股本說明進行，以保證準確性及儀器安全。
檢定儀器內部校驗儀單元及內部標準電壓互感器為本儀器的基本檢定方法。
本ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、電容式電壓互感器測試儀的測試方法是中試控股建立在電壓互感器測差法（計量檢定規程《電力互感器》的規定）基礎之上。而互感器校驗儀和標準電壓互感器是測差法的核心儀器，保證互感器校驗儀和標準電壓互感器的精度就保證了整體誤差測試的精度。
簡易故障排除
1.開機不顯示，檢查電源，以及保險絲。
2.觸摸失效，插入USB鼠標進行操作。
3. 開機不能加載測試程序，或者出現死機現象，請重新開機。
裝箱清單
主機： 1臺
測試線： 黑色耐磨護套四芯線航空插頭1根（儀器專用）
黑色耐磨護套兩芯線航空插頭1根（儀器專用）
紅色高壓線1根
黑色高壓線2根
透明接地銅線1根
電源線 1根
測試夾： 紅黑各4個
保險管： 220V 5A三個
在中性點不接地或經消弧線圈接地的系統中，為了測量相對地電壓，PT一次繞組必須接成星形接地的方式。
在3~60KV電網中，通常采用三只單相三繞組電壓互感器或者一只三相五柱式電壓互感器的接線形式。必須指出，中試控股不能用三相三柱式電壓互感器做這種測量。當系統發生單相接地短路時，在互感器的三相中將有零序電流通過，產生大小相等、相位相同的零序磁通。在三相三柱式互感器中，零序磁通只能通過磁阻很大的氣隙和鐵外殼形成閉合磁路，零序電流很大，使互感器繞組過熱甚至損壞設備。而在三相五柱式電壓互感器中，零序磁通可通過兩側的鐵芯構成回路，磁阻較小，所以零序電流值不大，對互感器不造成損害。
電壓互感器現場測試儀是用于在現場對電壓互感器進行誤差測試的全自動智能儀器。中試控股用戶不再需要配置笨重的升壓器，標準電壓互感器，負載箱及調壓器（或自動檢測臺），單臺儀器就能測試。
本儀器可以存貯200組數據，備有專用接口與PC機通訊。
技術指標
測試范圍：6kV、6kV/√3、10kV、10kV/√3、15.75kV、15.75kV/√3、20kV、20kV/√3、27.5kV、27.5kV/√3、35kV、35kV/√3、110kV/√3、220kV/√3
二次負荷：2.5VA～600VA CosФ=0.8
測量精度：0.05級
測頻率：準確度為0.01Hz
具有現場溫度、濕度顯示功能。
帶背光的大屏幕液晶顯示器：320×240點陣，全中文菜單操作。
能存貯200組測試數據，可用RS-232接口與PC機通訊。
環境溫度：0℃～50℃
環境相對濕度不超過80%。（25℃）
工作電源：AC220V±10%，波形畸變小于5%
功率：500VA
增值服務
- 三年質保,一年包換,三個月試用
