35kV互感器感應耐壓試驗裝置

電纜故障測試中的音頻感應法一般用于探測故障電阻小于10歐的低阻故障。在電纜接地電阻較低時，如果中試控股采用高壓沖擊放電法定點，則故障點放電聲音微弱，用聲測法進行定點比較困難，特別是金屬性接地故障的故障點根本無放電聲音而無法定點。這時，便需要用音頻感應法進行定點。
    35kV互感器感應耐壓試驗裝置用音頻感應法對兩相短路并接地故障，以及三相短路或三相短路并接地故障進行測試，都能獲得滿意的效果，一般測尋所得的故障點位置之絕對誤差為1－2米。
    其它類型故障，如一相或兩相斷線、單相接地等故障位置，采用特殊接線方法，也能準確地測出來。

ZSDBF-7.5KVA / 10KVA / 15KVA / 20KVA多倍頻感應耐壓試驗裝置

性能介紹
變壓器和互感器的感應耐壓試驗是保證產品質量符合標準的一項重要試驗。中試控股變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。縱絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。
電壓互感器（PT）是電力系統中的關鍵設備，中試控股感應耐壓試驗是保證產品質量符合標準的一項重要試驗。PT繞組的匝間、層間、段間及相間的縱絕緣感應耐壓試驗，則是PT絕緣試驗中的重要項目，縱絕緣試驗需通過變頻電源裝置施加試驗電壓，進行耐壓試驗。對PT進行感應耐壓試驗可幫助工作人員及時發現問題，避免造成嚴重后果。
我中試控股的感應耐壓試驗裝置采用微機控制，中試控股結合先進的變頻及高速采樣技術設計，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

注意：最小分辨率為0.1Hz的步進變化，不僅可用于PT的感應耐壓試驗，中試控股還能用于其它需要使用變頻電源的場合。

主要特點：
一機多用       不僅可做互感器感應耐壓試驗，還可兼做伏安特性試驗。
防止容升       配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試驗。
操作簡單       加壓可分全自動加壓和手動加壓，可選30Hz～200Hz頻率范圍恒壓輸出。
保護全面       35kV互感器感應耐壓試驗裝置儀器具有完善的過壓和過流保護功能，且均可由用戶設定。
顯示清新       中試控股采用背光式大屏幕液晶屏，顯示清晰，操作界面簡單明了。
打印快速       儀器內裝微型高速熱敏打印機，可快速打印顯示內容。
實時時鐘       能記錄測量的日期和時間，并在液晶屏上顯示當前時間。
數據存儲       可存儲92組數據，存滿后還可覆蓋。
抗震性能       中試控股采用抗震設計，長途運輸中的顛簸不會損壞儀器。

ZSDBF-7.5KVA 多倍頻感應耐壓試驗裝置中試控股技術指標
工作條件                  環境溫度：-10℃～50℃     相對濕度：30%～90%
供電電源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供電，功率減半
輸出頻率                  50、100、150、200  調節細度0.1 Hz
輸出電壓                  0～350V正弦波
輸出功率                  7.5KW
最大輸出電壓              350V
最大輸出電流              17.5A
電壓最小分辨率            0.01V
電流最小分辨率            0.001A
電壓電流精度              ±1%
外形尺寸（mm）            430（長）×310（寬）×340（高）
儀器重量                  約20kg

ZSDBF-10KVA 多倍頻感應耐壓試驗裝置中試控股技術指標
工作條件：     環境溫度：-10℃～50℃     相對濕度：30%～90%
供電電源：       三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                如用AC220V供電，功率減半
輸出頻率：      固定頻率：50Hz、75Hz、100Hz、150Hz、200Hz
可調頻率：30Hz～200Hz   調節細度0.1 Hz
輸出電壓：      30～350V正弦波
輸出功率：      10KW
最大輸出電壓：  400V
最大輸出電流：  25A
電壓最小分辨率：0.01V
電流最小分辨率：0.001A
電壓電流精度：  ±1%
外形尺寸（mm）： 440（長）×350（寬）×340（高）
中試控股儀器重量：      約27kg

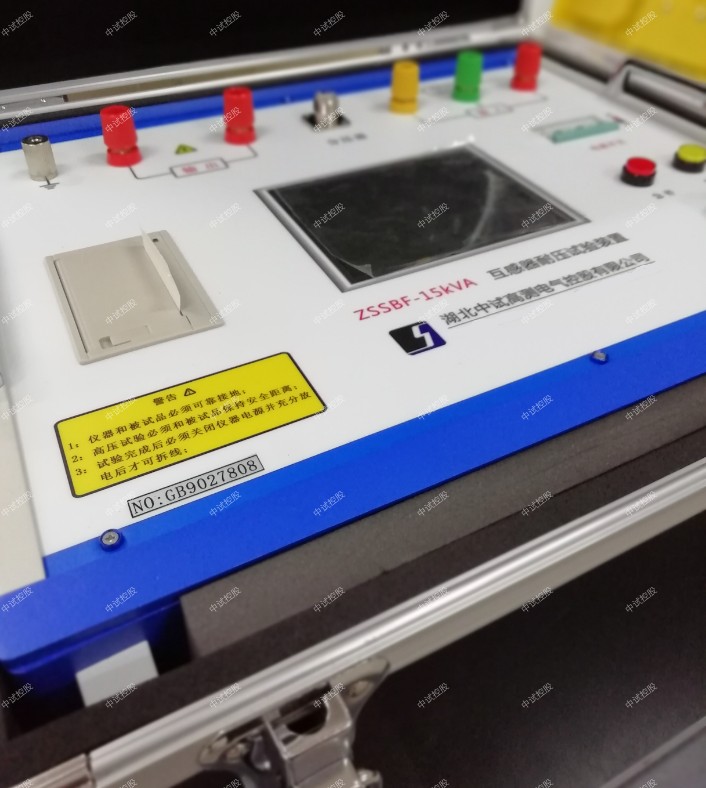

ZSDBF-15KVA 多倍頻感應耐壓試驗裝置中試控股技術指標
工作條件                  環境溫度：-10℃～50℃     相對濕度：30%～90%
35kV互感器感應耐壓試驗裝置供電電源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供電，功率減半
輸出頻率                  30Hz～200Hz   調節細度0.1 Hz
輸出電壓                  0～400V正弦波
輸出功率                  15KW
最大輸出電壓              400V
最大輸出電流              35A
電壓最小分辨率            0.01V
電流最小分辨率            0.001A
電壓電流精度              ±1%
外形尺寸（mm）            570（長）×400（寬）×350（高）
中試控股儀器重量                  約44kg

ZSDF-20KVA多倍頻感應耐壓試驗裝置（含分壓器）中試控股技術指標
工作條件 環境溫度：-10℃～50℃
相對濕度：30%～90%
供電電源 三相AC380V±10%
或AC220±10%
50 Hz±5 Hz
如用AC220供電，功率減半
輸出頻率 50/75/100/150/200 Hz
輸出電壓 30~360V正弦波
輸出功率 20KW
最大輸出電壓 360V
最大輸出電流 50A
電壓最小分辨率 0.01V
電流最小分辨率 0.001A
電壓電流精度 ±1%
外形尺寸 520mm×395mm×370mm
儀器重量 約47kg

儀器成套性
序號 名稱 數量 單位
1、中試控股測試儀主機 1 臺
2、200kV分壓器 1 臺
3、AC220V電源輸入線   1 根
4、AC380V電源輸入線   1 根
5、分壓器連接線 1 根
6、輸出線 1 根
7、接地線    2 根
8、高壓線(含鱷魚夾) 1 根
9、熱敏打印紙 2 卷

35kV互感器感應耐壓試驗裝置儀器主機由四大部分組成：主板、變頻電源、采樣器件及開關電源。主板以中試控股單片機為核心，變頻電源運用了數字波形合成技術以及大功率SPWM脈寬調制技術，從而實現30Hz～200Hz，0～400V的調頻調幅電源輸出，輸出電源的頻率及幅度由主板通過485接口控制，中試控股采樣部分在單片機的控制下，對輸出電壓電流信號通過PT和CT的二次側高速采集，計算，并將實時的電壓及電流值顯示在液晶屏上。當電壓升到設定值后，單片機控制時鐘芯片計時，計時完成后，單片機通過485控制變頻電源自動將電壓降為零。

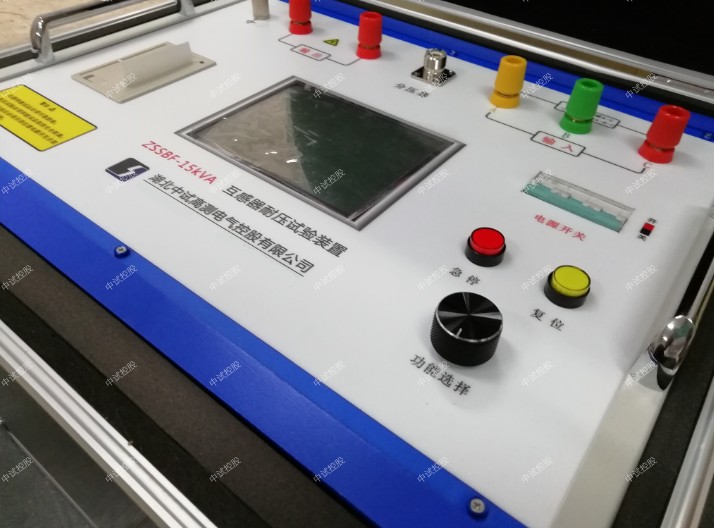

1、電源輸入：輸入電源為3相380時，接A、B、C三相；輸入為交流220V時，接A、C兩相，此時容量減半；
2、總電源開關：三相20A空氣開關；
3、輸出電流設定：1～20A設定范圍；
4、緊急復位按鈕：當中試控股儀器出現異常時按下此按鈕，儀器輸出立刻為零；
5、復位按鈕：用于系統復位，同時停止變頻源輸出；
6、旋轉鼠標：用于人機界面各項功能操作；
7、液晶屏：用于顯示人機界面的各項內容；
8、高速熱敏打印機：打印測量數據；
9、接地樁：儀器測試前必須接地！
10、中試控股儀器輸出端：電壓輸出0～400V，電流輸出0～17.5A；
11、分壓器接線端：用于連接電容分壓器，取分壓器信號測量；

貯存及運輸
1、本中試控股儀器應在原包裝條件下, 放室內貯存。
2、其環境溫度為 -10～60℃，相對濕度 ≯ 90 ％ ,
3、室內不應含有足以引起腐蝕氣體。
4、中試控股儀器周圍無劇烈的機械振動和沖擊。
5、無強烈的電磁場作用。運輸條件參照貯存條件。

中試控股試驗方法

1、試驗

    (1) 在對被試品進行倍頻感應耐壓試驗前，應先對本裝置進行空載試驗，檢查裝置是否完好。

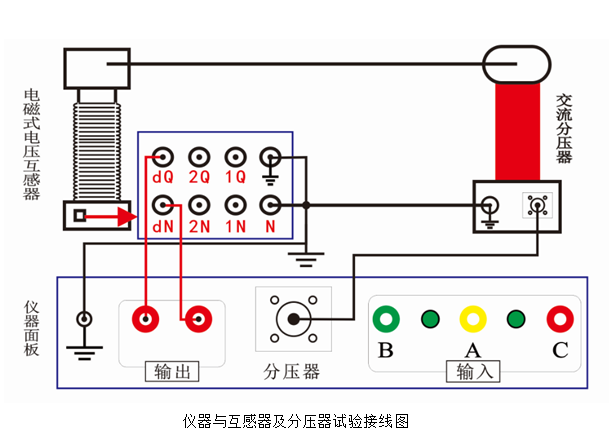

空載試驗接線示意圖： 操作步驟：

    35kV互感器感應耐壓試驗裝置確認接線無誤后輸入三相電壓；打開控制箱電源開關，綠色信號燈亮（如不亮，請將調壓器手柄回至零位）；然后按下啟動按鈕，紅色工作燈亮，此時可開始旋轉調壓器手柄進行升壓，觀察電壓表，直到電壓表達到滿刻度為止。在此過程中無異常情況說明該裝置正常，應立即將調壓器手柄回至零位，并斷開電源，空載試驗完畢。

2、試驗

    （1）按下圖將三倍頻電源發生器，控制箱、電抗器（需要時接入）和被試品連接好；  （2）仔細檢查所接線路，確認被試品與本裝置接線正確無誤后輸入三相電壓。操作步驟與空載試驗步驟基本相同；當升壓至被試品所需電壓值時，應停止升壓，并持續40秒；如無異常情況出現，說明被試品此項試驗合格，此時應立即將調壓器手柄回至零位，并迅速斷開三相電源，試驗完畢。

整體式三倍頻電源發生裝置

操作步驟

    1、本中試控股裝置空載試驗

將三相380V電源直接接在裝置背面的“A、B、C”輸入端子。試驗方法與分體式三倍頻電源發生裝置的空載試驗方法相同

    2、負載試驗

   （1）將三相380V電源直接接在裝置背面“A、B、C”輸入端子：將被試品的兩端分別與背面“a、x”輸出端子相連接；接好接地線；

   （2）接通電源，將調壓器手柄回至零位處，電源指示燈（綠燈）亮；按下紅色按鈕，接觸器合上，工作指示燈(紅燈)亮；

   （3）中試控股順時針均勻旋轉調壓器手柄，并密切注視輸出電壓表，當升到所需電壓值時，打開計時開關，（時間繼電器按試驗要求設定為040），開始計耐壓時間；

   （4）如無異常情況出現，40秒后聽到計時聲音，立即反向旋轉調壓器手柄至零位；按上紅色停止按鈕，接觸器斷電，工作批示燈滅，綠色信號燈亮，此時應迅速切斷輸入三相電源，試驗完畢。 七、注意事項    1、本裝置設有過流保護，時按額定輸出電流的80%整定好，用于小負載時，應根據負載實際情況重新整定；當升壓過程中出現過流或擊穿現象時，過流保護動作，可保護被試品，不致使被試品的事故擴大，此時也應立切斷輸入三相電源，不致使三倍頻電源發生裝置受到損壞。

    2、35kV互感器感應耐壓試驗裝置在試驗過程中，如被試品的電容量不大時，補償電抗器一般不需接入線路。如被試品電容電流過大時，則應將補償電抗器兩端與被試品兩端并聯（見接線示意圖），進行電流補償，從而提高整個試驗回路的功率因數，降低輸出電流。

    3、因該中試控股裝置是在超飽和狀態下工作，因而接入三相線路的時間應盡量短，一般不超過五分鐘。試驗被試品時，試驗時間不能超過40秒；

    4、在使用分體式三倍頻電源裝置時，控制箱中的接觸器線圈電壓為三倍頻電源發生器輸出電壓的1/3，絕對不能用50HZ電源試用。

    5、本35kV互感器感應耐壓試驗裝置裝置所配電抗器只允許在試驗電壓互感器時配套使用，當被試品的電壓超過一定范圍時，應另選配電抗器。
