感應耐壓試驗裝置為你筒述GL系列感應式電流繼電器的結構及工作原理GL系列感應式電流繼電器為具有反時限特性的繼電器。適用于交流操作電源的保護裝置，中試控股可作為過負荷和短路保護用。

    中試控股GL系列感應式電流繼電器的結構。GL系列感應式電流繼電器由帶延時動作的感應元件和瞬時動作的電磁元件組成。

(1)感應元件。感應元件是繼電器的主要組成部分，其鋁盤的轉軸可以在框架的軸承內轉動，感應耐壓試驗裝置而框架本身也能在軸承內轉動一個小角度。在正常情況下，可動框架拉力彈簧拉到可動框架止擋處，鋁盤轉軸上的蝸桿與扇形齒輪不能嚙合。
    所示，當繼電器線圈通過電流并達到感應元件動作電流的2 0%～40%時，在電磁驅動力F1的作用下。鋁盤開始轉動，由于鋁盤切割永久磁鐵，中試控股使鋁盤上同時受到制動力F2的作用，當流過線圈的電流、小于繼電器動作電流時線圈的電流大于動作電流時，F1增太，F2也相應增大，其合力大于彈簧拉力時，可動框架轉動，使扇形齒輪逐漸上升，當扇形齒輪尾部杠桿托起銜鐵頂板，使銜鐵繞軸轉動，銜鐵右端氣隙逐漸減小到一定程度后，銜鐵被吸引，金屬薄片被頂上，將觸點接通。
    從扇形齒輪與蝸桿嚙合開始，到觸點接通止，中試控股這段時間稱為繼電器感應元件的動作時間。當繼電器線圈中的電流小于繼電器返回電流時，彈簧將可動框架拉回原始位置，扇形齒輪與蝸桿分離，觸點斷開。
    (2)感應元件。由電磁鐵和銜鐵組成，當流過線圈的電流為動作電流的某一倍數時，銜鐵右端被電磁鐵吸引，觸電瞬時閉合。

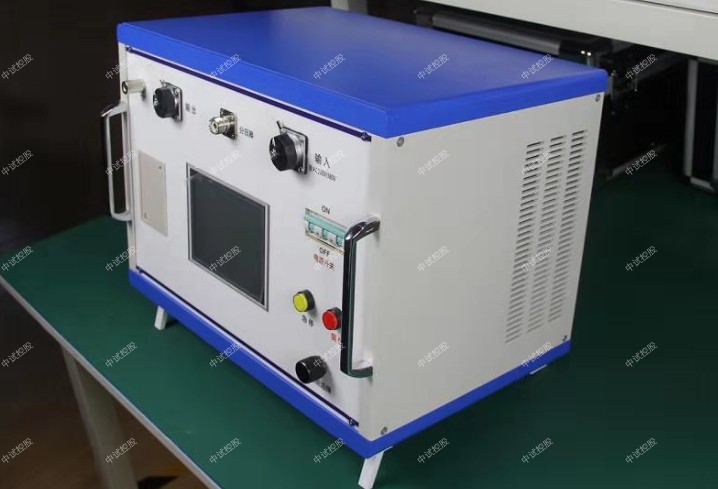

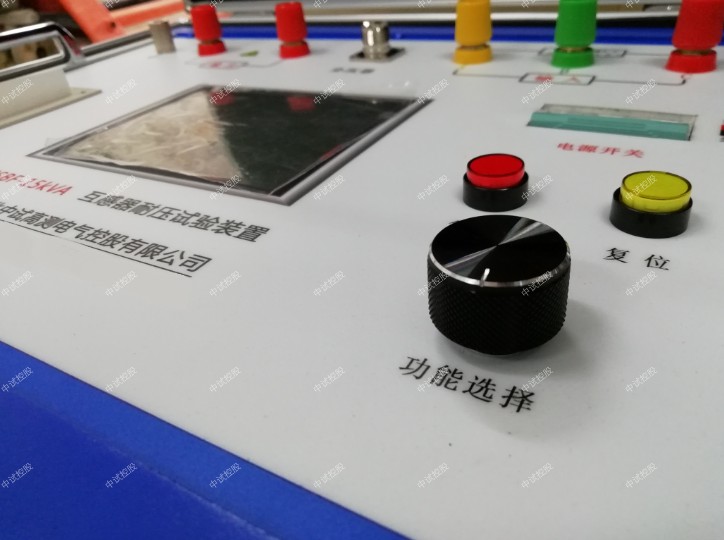

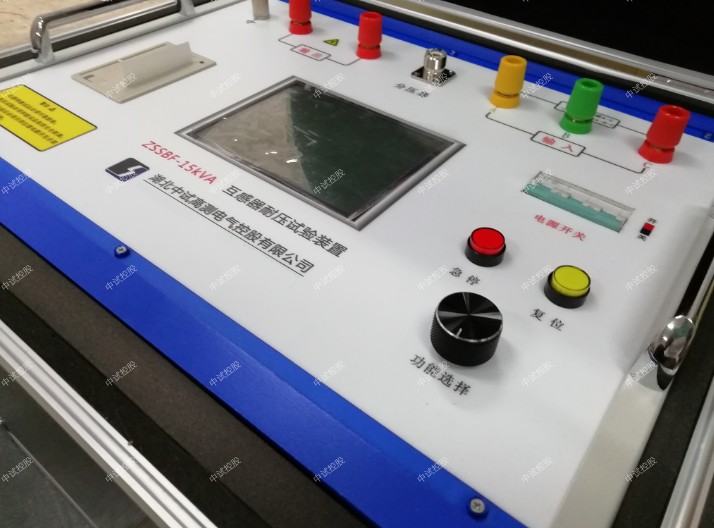

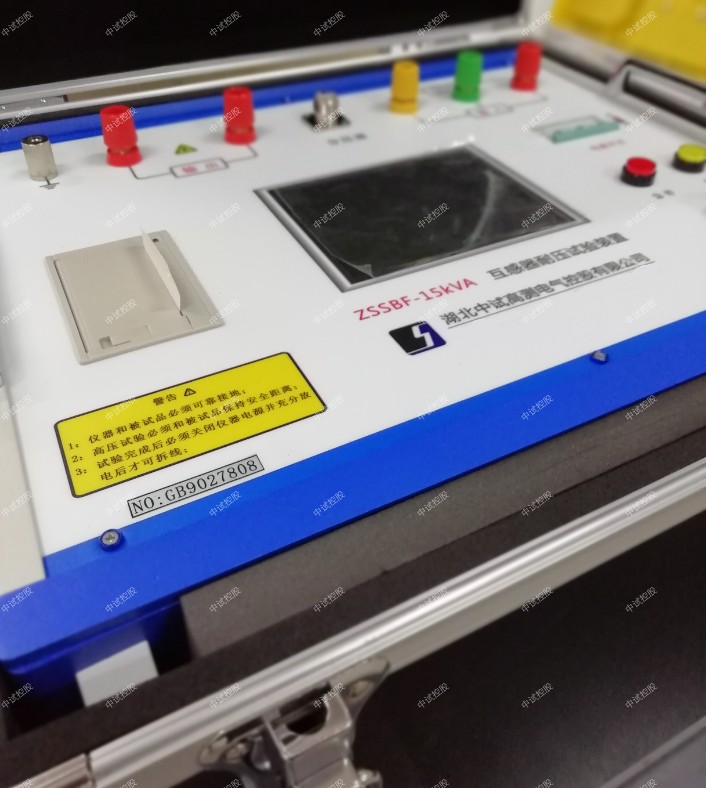

ZSDBF-7.5KVA / 10KVA / 15KVA / 20KVA多倍頻感應耐壓試驗裝置

性能介紹
變壓器和互感器的感應耐壓試驗是保證產品質量符合標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。縱絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。
電壓互感器（PT）是電力系統中的關鍵設備，中試控股感應耐壓試驗是保證產品質量符合標準的一項重要試驗。PT繞組的匝間、層間、段間及相間的縱絕緣感應耐壓試驗，則是PT絕緣試驗中的重要項目，縱絕緣試驗需通過變頻電源裝置施加試驗電壓，進行耐壓試驗。對PT進行感應耐壓試驗可幫助工作人員及時發現問題，避免造成嚴重后果。
我中試控股的感應耐壓試驗裝置采用微機控制，中試控股結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

注意：最小分辨率為0.1Hz的步進變化，不僅可用于PT的感應耐壓試驗，中試控股還能用于其它需要使用變頻電源的場合。

感應耐壓試驗裝置主要特點：
一機多用       不僅可做互感器感應耐壓試驗，還可兼做伏安特性試驗。
防止容升       配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試驗。
操作簡單       加壓可分全自動加壓和手動加壓，可選30Hz～200Hz頻率范圍恒壓輸出。
保護全面       儀器具有完善的過壓和過流保護功能，且均可由用戶設定。
顯示清新       中試控股采用背光式大屏幕液晶屏，顯示清晰，操作界面簡單明了。
打印快速       儀器內裝微型高速熱敏打印機，可快速打印顯示內容。
實時時鐘       能記錄測量的日期和時間，并在液晶屏上顯示當前時間。
數據存儲       可存儲92組數據，存滿后還可覆蓋。
抗震性能       中試控股采用抗震設計，長途運輸中的顛簸不會損壞儀器。

ZSDBF-7.5KVA 多倍頻感應耐壓試驗裝置中試控股技術指標
感應耐壓試驗裝置工作條件                  環境溫度：-10℃～50℃     相對濕度：30%～90%
供電電源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供電，功率減半
輸出頻率                  50、100、150、200  調節細度0.1 Hz
輸出電壓                  0～350V正弦波
輸出功率                  7.5KW
最大輸出電壓              350V
最大輸出電流              17.5A
電壓最小分辨率            0.01V
電流最小分辨率            0.001A
電壓電流精度              ±1%
外形尺寸（mm）            430（長）×310（寬）×340（高）
儀器重量                  約20kg

ZSDBF-10KVA 多倍頻感應耐壓試驗裝置中試控股技術指標
工作條件：     環境溫度：-10℃～50℃     相對濕度：30%～90%
供電電源：       三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                如用AC220V供電，功率減半
輸出頻率：      固定頻率：50Hz、75Hz、100Hz、150Hz、200Hz
可調頻率：30Hz～200Hz   調節細度0.1 Hz
輸出電壓：      30～350V正弦波
輸出功率：      10KW
最大輸出電壓：  400V
最大輸出電流：  25A
電壓最小分辨率：0.01V
電流最小分辨率：0.001A
電壓電流精度：  ±1%
外形尺寸（mm）： 440（長）×350（寬）×340（高）
中試控股儀器重量：      約27kg

ZSDBF-15KVA 多倍頻感應耐壓試驗裝置中試控股技術指標
工作條件                  環境溫度：-10℃～50℃     相對濕度：30%～90%
供電電源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供電，功率減半
輸出頻率                  30Hz～200Hz   調節細度0.1 Hz
輸出電壓                  0～400V正弦波
輸出功率                  15KW
最大輸出電壓              400V
最大輸出電流              35A
感應耐壓試驗裝置電壓最小分辨率            0.01V
電流最小分辨率            0.001A
電壓電流精度              ±1%
外形尺寸（mm）            570（長）×400（寬）×350（高）
中試控股儀器重量                  約44kg

ZSDF-20KVA多倍頻感應耐壓試驗裝置（含分壓器）中試控股技術指標
工作條件 環境溫度：-10℃～50℃
相對濕度：30%～90%
供電電源 三相AC380V±10%
或AC220±10%
50 Hz±5 Hz
如用AC220供電，功率減半
輸出頻率 50/75/100/150/200 Hz
輸出電壓 30~360V正弦波
輸出功率 20KW
最大輸出電壓 360V
最大輸出電流 50A
電壓最小分辨率 0.01V
電流最小分辨率 0.001A
電壓電流精度 ±1%
外形尺寸 520mm×395mm×370mm
儀器重量 約47kg

儀器成套性
序號 名稱 數量 單位
1、中試控股測試儀主機 1 臺
2、200kV分壓器 1 臺
3、AC220V電源輸入線   1 根
4、AC380V電源輸入線   1 根
5、分壓器連接線 1 根
6、輸出線 1 根
7、接地線    2 根
8、高壓線(含鱷魚夾) 1 根
9、熱敏打印紙 2 卷

儀器主機由四大部分組成：主板、變頻電源、采樣器件及開關電源。主板以中試控股單片機為核心，變頻電源運用了數字波形合成技術以及大功率SPWM脈寬調制技術，從而實現30Hz～200Hz，0～400V的調頻調幅電源輸出，輸出電源的頻率及幅度由主板通過485接口控制，中試控股采樣部分在單片機的控制下，對輸出電壓電流信號通過PT和CT的二次側高速采集，計算，并將實時的電壓及電流值顯示在液晶屏上。當電壓升到設定值后，單片機控制時鐘芯片計時，計時完成后，單片機通過485控制變頻電源自動將電壓降為零。

1、感應耐壓試驗裝置電源輸入：輸入電源為3相380時，接A、B、C三相；輸入為交流220V時，接A、C兩相，此時容量減半；
2、總電源開關：三相20A空氣開關；
3、輸出電流設定：1～20A設定范圍；
4、緊急復位按鈕：當中試控股儀器出現異常時按下此按鈕，儀器輸出立刻為零；
5、復位按鈕：用于系統復位，同時停止變頻源輸出；
6、旋轉鼠標：用于人機界面各項功能操作；
7、液晶屏：用于顯示人機界面的各項內容；
8、高速熱敏打印機：打印測量數據；
9、接地樁：儀器測試前必須接地！
10、感應耐壓試驗裝置儀器輸出端：電壓輸出0～400V，電流輸出0～17.5A；
11、分壓器接線端：用于連接電容分壓器，取分壓器信號測量；

貯存及運輸
1、本中試控股儀器應在原包裝條件下, 放室內貯存。
2、其環境溫度為 -10～60℃，相對濕度 ≯ 90 ％ ,
3、室內不應含有足以引起腐蝕氣體。
4、中試控股儀器周圍無劇烈的機械振動和沖擊。
5、無強烈的電磁場作用。運輸條件參照貯存條件。

1、感應耐壓試驗裝置一次繞組工頻耐壓試驗方法

1.1 中試控股被試品與接地體或鄰近物體的距離應不小于被試品高壓部分與接地部分之間最小空氣距離的1.5倍。試驗場所的相對濕度應小于80%。

1.2 試驗線路見圖1-1。

1.3 在確定設備線路及電源波形無誤后，使用試驗變壓器對試品施加電壓。加壓時，應以試驗變壓器操作箱0位開始緩慢升高電壓，觀測儀表升壓數值。在升至75%試驗電壓時，以每秒2%試驗電壓的速率升壓至短時工頻耐壓的試驗值，維持1min或規定的時間.然后降到30%規定試驗電壓以下后再切斷電源。

2、感應耐壓試驗裝置感應耐壓試驗方法

2.1 中試控股試驗電源的頻率應不低于導致鐵心中磁通飽和的頻率，并且由中頻發電機組作為電源供給電壓互感器試品勵磁，也可采用中試控股最新研發電子式多倍頻耐壓裝置，但需保持波形符合要求，試驗時應由高壓側測量試驗電壓。

2.2 試驗電壓加到繞組出線端子之間，金屬夾件、金屬底座或箱殼、鐵心以及各二次繞組的一個出線端子和一次繞組的接地端子應連在一起接地.

施加電壓由0開始增加，加到規定的試驗電壓后持續相應時間，然后降到30%規定試驗電壓以下再切斷電源。

接地線必須接觸良好，互感器一次端的接地端要牢靠接地，以防接觸不好產生高電位，危及人身、儀器的安全。

2.3 若試驗過程中無異常現象，則試驗合格。

2.4 其他要求按GB 1207-97的規定進行。
