10KV高壓斷路器機械特性測試儀

時間：2020-12-15

機械特性測試儀|干貨

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。

機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據《高壓交流斷路器》GB1984-2003為設計藍本，參照電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。中試控股高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

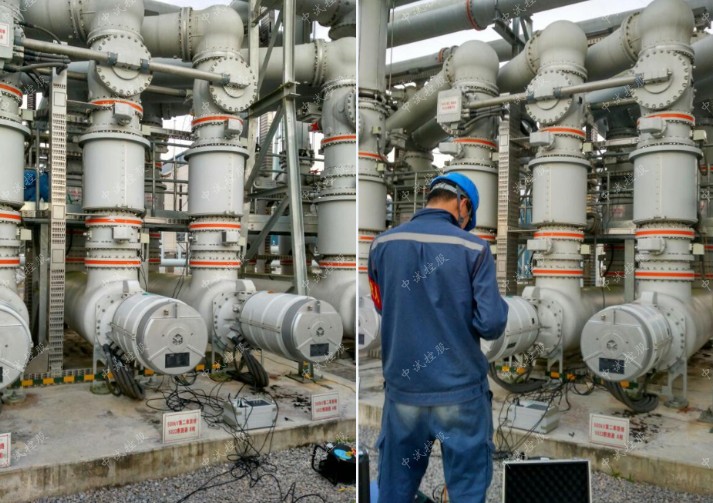

斷路器測試儀接線方式

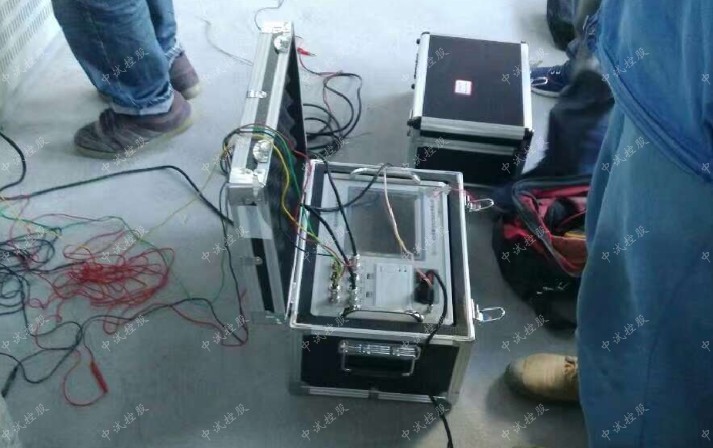

ZSGK-9B 開關(斷路器)機械特性綜合測試儀
簡介
ZSGK-9B 開關機械特性綜合測試儀可用于各種電壓等級的真空、六氟化硫、少油、多油等電力系統高壓開關的機械特性參數測試與測量。測量數據穩定，抗干擾性強，可在500KV等級及以下電站做實驗，接線方便，操作簡單，是高壓開關檢修試驗方便的工具。

特征
1.儀器可自動識別斷口分、合閘狀態，并根據參考斷口狀態提示相對應的合、分操作。
2.獨立的12斷口，可檢測并提示斷口的連接狀態，方便用戶檢查接線。
3.機內可存儲50組測試結果。
4.10KV高壓斷路器機械特性測試儀大屏幕液晶（320×240）LCD顯示, 高級灰屏，陽光下不反光不黑屏，圖文及漢字菜單操作提示，人性化菜單式界面，操作簡便。
5.儀器具有強大的圖形分析功能，實現波形和測量處理數據同屏顯示，使測試過程更直觀。
6.機內帶有延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器和測試儀器。
7.本儀器可進行電動和手動分合測試。
8.可進行高、低電壓實驗，自動尋找低分或合閘電壓。
9.重合閘試驗，可做合分、分合，分合分等參數測量。
10.真空接觸器（單線圈）參數測量。

參數

1．時間測量：12路
固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期
合閘（分閘）彈跳時間（彈跳次數）
2．測試范圍：0.01ms～10000ms
準確度：1ms～100ms內準確度0.1%±2個字，
大于100ms準確度0.5%±2個字
速度測量：剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
測速范圍：1mm傳感器 0.01～25.00m/s，
0.1mm傳感器 0.001～2.50m/s，
0.5°角度傳感器0.01～25.00m/s
萬能傳感器：0.01～10.00m/s
3．行程測量：動觸頭行程（行程）
接觸行程（開距）
過沖行程或反程（超程）
4. 傳感器測量范圍：直線位移傳感器50mm，分辨率:0.1mm，行程0.1～50mm
直線位移傳感器300mm，分辨率:0.1mm，行程10～300mm（選配）
直線位移傳感器500mm，分辨率:1mm，行程10～500mm（選配）
360線傳感器：360о,分辨率:0.5о,行程1mm～1000mm
5. 電流測量：顯示電流為分（合）閘線圈的大電流值
6．顯示屏：320×240液晶屏，對比度可調
7．數據存儲：可存儲100組測量數據
8．打印機：高速熱敏打印機
9. 儀器電源：AC/DC 220V ± 10%；50Hz ± 2%
10．直流電源：輸出電壓：25～265V連續可調，輸出電流：≤ 15A(短時)
11．主機體積：360×250×140mm
12．使用環境： -10℃~+50℃
13．相對濕度：≤90%

電路的交流阻抗可能不同于其直流電阻（特別是對于額定電流超過100 A的電路）。因此使用與標稱主電源頻率（50 Hz）相同的頻率測量故障回路阻抗。
Ze接地故障回路的阻抗測量是在配電板的電源側和主要的接地方式下進行的，主開關斷開，所有電路隔離。在測試過程中，接地方式應與裝置的接地系統（接地棒）連接隔離。Ze測量將確定接地故障回路阻抗為電阻之和。
外部接地故障回路測試順序：
步驟1：使用接地電阻測量儀選擇接地故障回路測試選項。
步驟2：在安裝的輸入端進行測試。將一根測試線連接到線路端子，將第二根測試線連接到中性線端子，將第三根測試線（通常為綠色）連接到引入的接地導體。
步驟3： ?按TEST（測試）按鈕。測量值應為低讀數歐姆值。
不要忘記在電氣安裝證書上記錄此“ Ze”值。
獲得“ Ze”值后，可以輕松計算每個電路的“ Zs”值。
記錄的大測得的接地故障環路阻抗（Zs）值應與每個電路的Ze + R1 + R2值兼容，而與各個保護裝置的要求無關。使用低電流測試測得的測試結果未記錄在測試結果時間表中，好記錄根據各個測試結果計算出的Zs值，即
確定Zs的公式：
Zs = Ze +（R1 + R2）
Zs –被測電路的接地故障回路阻抗
Ze –電源外部的接地故障回路阻抗
（R1 + R2）–被測電路的線與地電阻之和。
其中Ze是從高電流測試得出的，而R1 + R2是在電路連續性測試過程中獲得的。記錄的測試結果類型和使用的測試方法將在測試結果時間表的適當備注欄中顯示。

Zs接地故障回路阻抗在每個電路的遠點進行測試。在大多數情況下，需要將斷路器橋接。接地故障回路的總阻抗可通過將接地電阻測試儀插入插座或在某些情況下使用外部接地探頭進行測量。接地故障回路阻抗的值是電阻之和。當使用外部接地探頭時，接地故障回路的阻抗是通過將外部探頭直接接觸接地棒，集電極和接地棒的連接點來測量的。可以通過將接地探針接觸電路中設備的導電零件和金屬零件來完成相同的測量。

10KV高壓斷路器機械特性測試儀接地故障回路測試順序：
步驟1：在要測試的電路上找到遠的點（例如遠的插座）
步驟2：使用適當?shù)慕拥仉娮铚y試儀，將測試導線連接到線路，零線和接地端子。
步驟3：在測試結果表中測量并寫下測試結果。
在獲得每個電路的Zs值后，您將需要驗證這些值是否在可接受范圍內。
由RCD保護的電路將需要特別注意，因為接地故障回路測試將從相繼流經保護系統的相中吸收電流。因此，受RCD保護的電路的測試使儀器難以提供與非受RCD保護的電路類似的測試結果，并且在測試過程中不會使RCD跳閘。因此，在進行接地故障回路測試之前，必須通過短路連接旁路任何RCD。當然，重要的是確保在測試后將此類連接刪除。
中試控股我們使用接地電阻測試儀，該測試儀不會跳出我們正在測試的電路RCD。我們的團隊將根據當前的安全標準進行所有測試和檢查。為了所有員工的安全，必須進行測試。立即進行測試以確保您的工作場所安全–我們在這里為您提供所有合規性要求的幫助

由于測試結果取決于電源電壓，因此小的變化將影響讀數。因此，應重復測試幾次以確保結果一致。建立聯系和進行測試時，現場任何人都必須避免電擊危險。購買回路測試儀時，要求分配板測試線，以便可以進行Ze和Zs測量。
阻抗值：
接地故障回路阻抗測試和記錄接地故障回路阻抗測試是在完整的電氣設備上進行的，目的是檢查是否符合有關故障保護的規定，通常按以下步驟進行：
1.在大約23A的測試電流下，電路僅受過流裝置（例如保險絲或斷路器）保護；要么
2.測試電流約為15mA，以防止電路受到30mA或其他RCD保護的意外跳閘。
通常，在0.1（至1.0Ω范圍內的大電流（23A）測試的測試結果在很大程度上穩定，分辨率為0.01Ω。對于低電流（15mA）測試，分辨率為0.1Ω，但試圖將其減小到0.01Ω的嘗試在為小于1.0Ω的讀數提供相同的穩定結果上卻大為失敗。
接地故障回路阻抗測試是確保您已建立具有適當?shù)蜌埩綦娮璧碾姎獍踩拥剡B接的一種方法。接地回路阻抗測試至關重要，因為如果將帶電導體意外連接到故障設備或電路中的接地導體，則對地產生的短路電流很容易就足以引起電擊或產生足夠的熱量以引起起火。通常，保險絲會燒斷或其他電路保護裝置會跳閘，但是可能會出現這樣的情況，即故障設備中的實際短路電流水平不足，因此激活保護裝置所需的時間過長。
