10KV高壓開關機械特性測試儀

SF6斷路器的運行檢查及維護保養、柱上斷路器檢測試驗設備

SF6斷路器在運行、檢修過程中，柱上斷路器檢測試驗設備一定要遵守《DL/T 639-1997 六氟化硫電氣設備運行、試驗及檢修人員安全防護細則》。

中試控股運行檢查我們應該做的工作：

1) 檢查斷路器的外絕緣部分(瓷套)應完好，無損壞、臟污及閃絡放電現象;

2) 對照溫度-壓力曲線，觀察壓力表(或帶指示密度控制器)指示應在規定的范圍內，并定期記錄壓力、溫度值;

3)分、合閘位置指示器應指示正確，并分、合閘應到位;

4) 整體緊固件應無松動、脫落;

5) 儲能電機及斷路器內部應無異常聲響;

6) 斷路器的分、合閘線圈應無焦味、冒煙及燒傷現象;

7) 斷路器接地外殼或支架接地應良好;

8) 斷路器外殼或操動機構箱應完整、無銹蝕;

9) 斷路器各件應無破損、變形、銹蝕嚴重等現象。

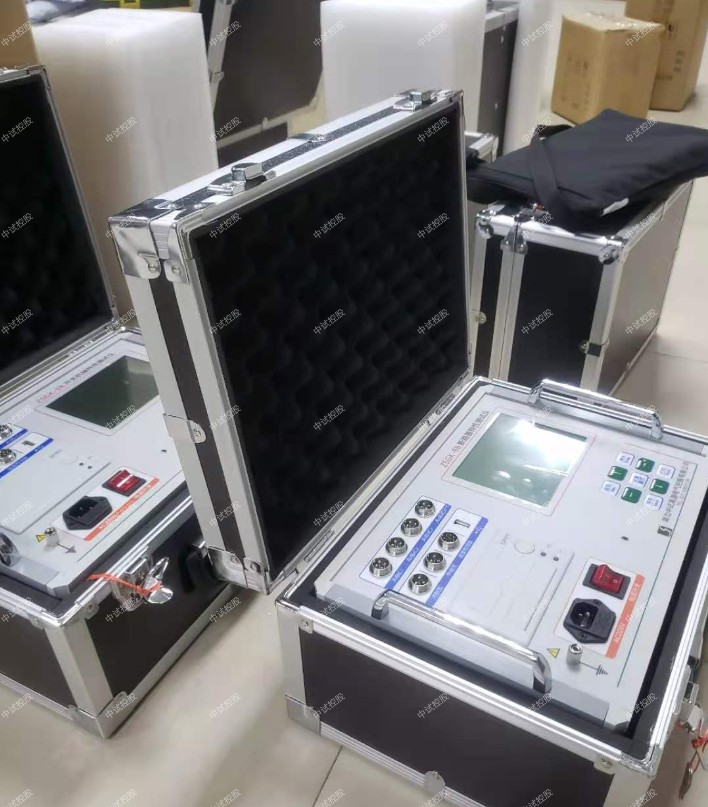

ZSGK-9A 開關(斷路器)機械特性綜合測試儀
簡介
交流 / 交直流兩用可選
ZSGK-9A斷路器特性測試儀（低電壓動作測試儀）柱上斷路器檢測試驗設備是為適應現場測試高壓開關動作特性的需要，它以單片機為核心進行采樣，處理和輸出，儀器主要特點是采用漢字提示以人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點，高壓開關動特性測試儀適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試。

特征
1、ZSGK-9A高壓開關動特性測試儀柱上斷路器檢測試驗設備適用于國內外生產的所有型號的金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關。
2、直線行程傳感器，旋轉傳感器,安裝極為方便，簡捷。
3、主機可存儲多組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間。
4、內置快速微型打印機，打印所有數據及圖譜。
5、主機大屏幕、直透式、背景光液晶，對比度電子調節。全中文菜單提示操作，開關動作一次，顯示所有 數據及波形圖譜。
6、儀器配有與PC機聯機的《斷路器數據分析管理軟件Windows中文版》軟件，試 驗結果可直接存入硬 盤，也可輸出到各類打印機上打印試驗報告，使現場試驗計算機化。
7、儀器具有強大的數據分析功能，能對斷路器機械特性的各項指標參數進行有效分析。
8、配置速度自定義添加程序，用戶可根據需要，自由添加各種剛分、剛合速度定義。

使用環境 輸入電源：220V±10% 50Hz±10% 大氣壓力：86～106kpa
溫度：－10～40℃ 濕度：≦80%RH
安全性能 絕緣電阻 ＞2MΩ
介電強度 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧
基本參數 時 間 量程：4000.0ms，分辨率：0.1ms
誤差：①100ms以內，0.1ms±1個字
②100ms以上，0.1%±1個字
③同期
速 度 量程：20.00m/s，分辨率0.01m/s
誤差：①0～2m/s以內，±0.1m/s±1個字
②2m/s以上，±0.2m/s±1個字
  量 程 分辨率 誤 差
真空斷路器 50.0mm 0.1mm 1%±1個字
SF6斷路器 300.0mm 1mm
少油斷路器 600.0mm
電流 量程 20.00A，分辨率0.01A
輸出電源 DC30～250V數字可調/20A(瞬時工作)
外形尺寸(長×寬×高) 360×280×300mm3
重量 9kg

注意的：

1)每年對外殼銹蝕部分進行防腐處理及補漆;

2)應定期對斷路器轉動及傳動部位作一次潤滑(半年一次)，并操動3次應正常;

3)每兩年一次對斷路器所有密封面定性檢漏，不應有10-6atm.cm3/s以上的漏點存在;

4)每年應進行一次SF6氣體微量水分測試，測試結果對照水分-溫度曲線，不應超過300ppm(20℃);

5)其它項目，如絕緣、操作試驗等可按有關規定定期進行，試驗結果應符合相關標準。

6)10KV高壓開關機械特性測試儀檢修注意事項

(1) 斷路器在真空狀態下不允許進行分合操作，以免損壞滅弧室零部件;

(2) 機構在正常檢修時，應將分、合閘彈簧能量釋放。

柱上斷路器檢測試驗設備、高壓開關動特性測試儀傳感器的安裝

本儀器配備兩種測速傳感器，分別在不同情況下使用。兩種傳感器通過一根傳感器信號線，連接到儀器的“速度傳感器”插座上。

1. 旋轉傳感器

通用式傳感器適用于傳感器作直線運動時的測速，有些開關，尤其是進口和合資開關，直線傳動部分被封閉在開關本體里面，通用傳感器找不到安裝地點。開關做速度試驗時，在開關分合指示器或旋轉軸上做試驗，此種情況選用旋轉傳感器。

安裝注意：旋轉傳感器的軸應盡量與開關旋轉軸保持同心，否則傳感器旋轉有阻礙，測出曲線的毛刺會很重，影響測試數據的準確。

2. 直線傳感器（行程速度傳感器）

如果需要測出，開關的動作行程，則需要使用直線傳感器。

以某型號真空開關為例，如下圖。中試控股直線電阻傳感器在安裝時，要保證傳感器運動軸能夠直線運動，用磁性萬能支架固定好傳感器。對于SF6開關、油開關，方法類似。

提示：直線傳感器因其現場安裝的煩瑣性，針對不同的開關，自己設計安裝支架，保持傳感器的拉桿與開關動觸頭的運動平行和同步，測出開關的運動行程及相應的速度。

ZSGK-9C 開關(斷路器)機械特性綜合測試儀
簡介
ZSGK-9C開關機械特性測試儀（帶合閘電阻功能）是為適應現場測試高壓開關動作特性的需要，它以單片機為核心進行采樣，處理和輸出，主要特點是采用漢字提示以人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點，適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試。本高壓開關動特性測試儀大的不同在于可以配置通用測速傳感器(加速度傳感器)。傳統的測速傳感器通常用滑線電阻器或光電傳感器(分光柵和光電編碼器兩種)，這幾種都由運動和靜止兩部分組成。測速時，分別安裝于開關的運動部件(動觸頭或提升桿)和靜止部件(將軍帽座或開關基座)上，而且配合要好。這樣，針對不同的開關就需要制作很多不同的安裝支架，現場安裝和拆卸都很困難。經過多年的研究，將加速度技術運用于開關測速中，解決了開關現場測速傳感器安裝難、配合難、測試難的技術難題。
通用測試傳感器，又稱為萬能傳感器。此傳感器不需要傳統傳感器的復雜安裝和環境要求，具有安裝方便，簡單等優點。


特征
1、適用于國內外生產的所有型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關。


2、直線行程傳感器，旋轉傳感器，安裝極為方便，簡捷。


3、主機大屏幕、直透式、背景光液晶，對比度電子調節。全中文菜單提示操作，開關動作一次，顯示所有數據及波形圖譜。


4、主機可存儲多組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間。


5、內置快速微型打印機，打印所有數據及圖譜。


6、儀器具有強大的數據分析功能，能對斷路器機械特性的各項指標參數進行有效分析。





性能介紹


1、時間：12個普通金屬斷口的固有分、合閘時間。同相同期，相間同期。


2、重合閘：每斷口的合－分，分－合,分-合-分過程時間:一分時間、一合時間、二分時間、金短時間、無電流時間值。


3、彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每斷口的分閘反彈幅值。


4、速度：剛分、剛合速度，大速度，時間－行程特性曲線。


5、電流：分、合閘線圈的分、合閘電流值、電流波形圖。


6、動作電壓：機內提供DC30～250V／20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。





技術參數


1、使用環境


輸入電源：220V±10%  50Hz±10%


大氣壓力：86～106kPa


    溫度：-10～45℃


    濕度：≤80%RH


2、安全性能


    絕緣電阻：＞2MΩ


    介電強度：電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧。


3、基本參數




（1）時間：量程：16000.0ms


分辨率：0.1ms


           誤差：①200ms以內


±0.1ms+1個字


                 ②200ms以上


±2％


                 ③同期


±0.1ms


（2）速度：量程：20.00m/s


分辨率：0.01m/s


           誤差：①0-2m/s以內


±0.1m/s


                 ②2m/s以上


±0.2m/s


    （3）行程：




量程


分辨率


誤差


真空斷路器


50.0mm


0.1mm


±0.5mm


SF6斷路器


300.0mm


0.1mm


±2mm


少油斷路器


600.0mm


（4）電流：量程：20.00A       分辨率：0.01A


（5）斷口類型：12路金屬斷口


    （6）輸出電源：DC30～250V數字可調／20A(瞬時工作)


（7）尺寸及質量：


           主機：360mm×290mm×280mm    6kg


           附件：370mm×280mm×220mm    9kg


功能展示


    查看菜單下有【曲線圖形】、【綜合數據】、【電阻波形】、【電阻數據】、【彈跳過程】、【數據分析】、【試驗信息】、【綜合打印】、


1、曲線圖形


    測試結果的綜合曲線圖譜，包括各斷口的時間波形、彈跳波形、時間－行程曲線、線圈電流波形等，這些波形都是以時間為橫坐標在一個坐標圖上顯示的綜合圖譜。


2、綜合數據


    以表格的形式顯示所測的結果值，包括各斷口的固有分合時間值、同相同期、相間同期、剛分剛合速度、大速度、線圈電流、開關總行程、超行程或反彈幅值等。


3、電阻波形


    對于帶合閘電阻的開關，顯示每斷口合閘電阻的過渡波形，每屏顯示一個斷口。


4、電阻數據


對于帶合閘電阻的開關，列表顯示每斷口合閘電阻的投切時間、電阻合上時刻T1、主觸頭合上時刻T2、電阻阻值。


5、彈跳過程


    顯示各斷口的彈跳時間、彈跳次數。如果想看到每斷口更詳細的彈跳過程，在“詳細”光標下，按“確定”鍵，可看到相應斷口的第一合時刻、第一分時刻、第二合時刻、第二分時刻……的更詳細的彈跳過程。6、數據分析


    對所測得的“時間－行程”曲線進行分析可以得到相關的數據，當然主要的還是得到剛分剛合速度數據。


時間-行程數據曲線圖


操作提示：


進入“速度分析”界面，在“時間－行程”曲線上有實線、虛線兩根坐標豎線，虛線在A通道的剛分剛合點上，實線為剛分剛合速度的定義點，屏幕左上角為兩根坐標線與行程曲線上相交的坐標值。橫坐標為時間，縱坐標為開關動觸頭在此時刻下的行程位置點，實線可左右移動，移動時坐標點會實時變化，虛線不能移動。按向上或向下鍵可以將實線和虛線進行切換。


 “S＝XX.X mm”為行程曲線上兩個坐標點的縱坐標之差；


 “t＝XX.X ms”為行程曲線上兩個坐標點的橫坐標之差；


 “V＝XX.XX m/s”為此兩點縱坐標差與橫坐標差之比值，即動觸頭在此兩點之間的平均速度。如果我們按開關的剛分剛合速度定義設定此兩點，那么V即為所測的剛分剛合速度。


當然，左右移動兩根坐標線到相應位置，查看兩坐標點的縱坐標之差，可以看到開距、超行程、過沖行程、反彈幅值等數據。在曲線上還可以看到動觸頭的起始運動時刻點等一系列“綜合數據表格”中沒有顯示的數據，供分析用。


7、試驗信息


試驗前儀器設置的試驗信息。


8、綜合打印


打印試驗日期、試驗內容、試驗所得曲線圖譜、綜合數據。


測試設置


1、速度定義：儀器已經固化了15種速度定義（注：此10種定義可以根據需要用PC機對儀器重新定義并固化），根據開關型號不同，選取相應的定義。如果找不到相應的定義，則一般取“合前分后10ms”測出“時間－行程特性曲線”再在曲線上進行相應分析得到相應速度值。


2、觸發方式：內觸發：用儀器內部直流電源進行分、合閘操作；外觸發：儀器內部直流電源不工作，用現場電源(交流直流均可)操作開關動作。儀器做合（分）閘時，儀器的“外觸發”接線直接并接到合（分）閘線圈上，開關動作時，儀器從線圈上取電壓信號作計時起點。


3、測試時長：指內部電源輸出操作電壓的時間長度。


250ms：一般開關的單分、單合試驗，選250ms時長；


500ms：一般開關“合－分”或“分－合”操作時，選500ms時長；


1000ms：老式的發電機出口開關如SN4-10G、SN4-20G的合閘時間一般大于500ms，做此種開關的單合、單分試驗時，選1000ms時長；


2000ms：開關做“分－合－分”操作時，選2000ms時長；


4000ms：進行儀器內部操作電壓校驗時，選4000ms時長。


8000ms,16000ms：特殊用途。


4、傳感器安裝：根據測速傳感器安裝位置不同，選取相別。如果是三相聯動機構，一般選在“A”相。


5、傳感器類型：有旋轉和直線傳感器兩個選項，根據所用的傳感器進行相應設定即可。


6、斷口類型：本機斷口類型只可選擇金屬斷口。


7、行程測試：用直線傳感器測速時，將此項開啟，能測得開關行程值；用旋轉傳感器測速時，將此項關閉。


8、行程設置：用旋轉傳感器和萬能傳感器測速時，輸入開關的總行程值。用直線傳感器測速及行程時，輸入傳感器的標注行程值。

電力斷路器的定期檢查和測試幾乎總是包括外觀檢查，校準過電流保護，接觸電阻和絕緣測試，但是您多久bai用斷路器特性測試儀（也叫斷路器測試儀）執行一次其他這些經常被忽視的重要檢查和測試？

1.）輔助開關
輔助開關的觸點設計為在斷路器工作時斷開或閉合外部控制電路。斷路器操作機構控制開關的斷開或閉合。
當操作機構上升到“打開”位置（斷路器跳閘）時，開關被迫“接通”或“斷開”觸點。當將機械裝置拉至合上狀態（斷路器打開）時，開關將復位并將觸點返回到其停用位置。
中試控股為確保良好的電路建立，可以使用與開關觸點串聯的閃光燈測試電路或任何其他所需的測試電路，并手動操作斷路器。斷路器特性測試儀測試電路應顯示正確且正向的開關觸點操作。
1.在斷開斷路器與所有電壓源的連接并且主觸點斷開的情況下，測試公共端子和B端子之間的導通性。
2.驗證公共端子和A端子是否斷路。
3.合上斷路器，然后驗證公共端子和A端子之間的導通性。
4.驗證公共端子和B端子是否開路。
2.）接觸順序
當斷路器合閘時，所有三個觸點應大致同時閉合。如果距離太遠，則電弧觸點會加速磨損，從而導致主觸點失效。大多數低壓電源斷路器建議所有觸點之間的接觸距離應在0.032英寸（1/8英寸）之內。
確定觸點順序的簡單方法是在斷路器觸點之間使用簡單的照明電路。每個階段使用不同顏色的光，并由電池供電。斷路器緩慢閉合，直到第一個觸頭觸碰到，然后再測量其他兩個相。
3.）反泵功能連接了反泵繼電器，以便在保持關閉信號的情況下將其密封。發出電氣合閘命令時，只會產生一個合閘操作。當施加關閉信號時，反泵繼電器通電。反泵繼電器在密封時會打開閉合電路中的觸點。
通過保持閉合信號并觀察閉合電路在電路中具有斷開觸點，在電氣閉合斷路器后，驗證防泵功能，只要保持閉合信號，就可以防止進一步的閉合操作。這樣可以防止斷路器在同時閉合和跳閘信號跳閘斷開（泵送）后立即嘗試合閘。
4.）自由脫扣
通過斷路器特性測試儀確保斷路器不會重合閘來驗證無跳閘功能，除非按照的程序在跳閘后正確復位。另外，請確保斷路器鎖定后不會閉合。
無跳閘是一項重要的安全功能，因為它可以確保斷開斷路器的決定在閉合命令中起主導作用。
5.）10KV高壓開關機械特性測試儀保護裝置電池測試
固態脫扣器裝有長時間電池。如果沒有電池，則跳閘裝置失去輔助電源時，將不會顯示“跳閘原因”指示。隨時通過按電池/測試按鈕并觀察電池測試LED來檢查電池狀態。

如果電池測試指示燈不亮，請更換電池。電池的狀態對脫扣器的保護功能沒有影響。即使取出電池，本機仍會根據其設置使斷路器跳閘。
