變壓器內部繞組情況測試儀
變壓器內部繞組情況測試儀變壓器繞組變形判斷方法注意事項：

a) ZSBX-9000變壓器繞組變形測試儀變壓器繞組發生變形的必要條件是出口短路、近區短路或多次過流動作、運輸中發生沖撞；

b) 在低頻部分(幾十kHz)頻響曲線一般能夠較好地重合，否則應首先懷疑測試接線接觸不良；

c) 一般來說35kV及以下變壓器(包括廠變)頻響特性一致性可能較差，應在交接時留原始數據待比較；

d) 測得的頻響曲線一般在+20~-80dB之間，如果超出應檢查試驗回路是否接觸不良或斷線；

e) 角接繞組分開試驗時三相頻響特性可能不一致；

f) 平衡繞組可能引起三相頻響特性不一致；

g) 繞組嚴重變形會影響臨近繞組的頻響特性；

h) 有些小廠及現場檢修的變壓器，由于工藝較差可能導致變壓器繞組頻響特性不一致；

i) 有資料表明溫度對頻響特性有影響；

j) 糾結式繞組有換位導線時可能導致變壓器繞組頻響特性不一致；

ZSBX-9000變壓器繞組變形測試儀變壓器繞組變形判斷方法注意事項：

a) 中試控股變壓器繞組發生變形的必要條件是出口短路、近區短路或多次過流動作、運輸中發生沖撞；

b) 在低頻部分(幾十kHz)頻響曲線一般能夠較好地重合，否則應首先懷疑測試接線接觸不良；

c) 一般來說35kV及以下變壓器(包括廠變)頻響特性一致性可能較差，應在交接時留原始數據待比較；

d) 測得的頻響曲線一般在+20~-80dB之間，如果超出應檢查試驗回路是否接觸不良或斷線；

e) 角接繞組分開試驗時三相頻響特性可能不一致；

f) 平衡繞組可能引起三相頻響特性不一致；

g) 繞組嚴重變形會影響臨近繞組的頻響特性；

h) 有些小廠及現場檢修的變壓器，由于工藝較差可能導致變壓器繞組頻響特性不一致；

i) 有資料表明溫度對頻響特性有影響；

j) 糾結式繞組有換位導線時可能導致變壓器繞組頻響特性不一致；

變壓器繞組變形分析儀原理：

根據繞組在不同頻率的電壓下，繞組的線性電阻、容抗、感抗發生變化，由此可以根據由容抗、感抗造成的曲線變化得出繞組是否發生變形。儀器嚴格按照規程，線性掃頻分布在(1kHz)～(2MHz)，分段掃頻測量為(0.5kHz)～(1000kHz)。

儀器采集控制采用高速、高集成化微處理器，具有高靈敏度，精確有力。我們以10KV變壓器，中試控股聯結組別為Dyn11為例：

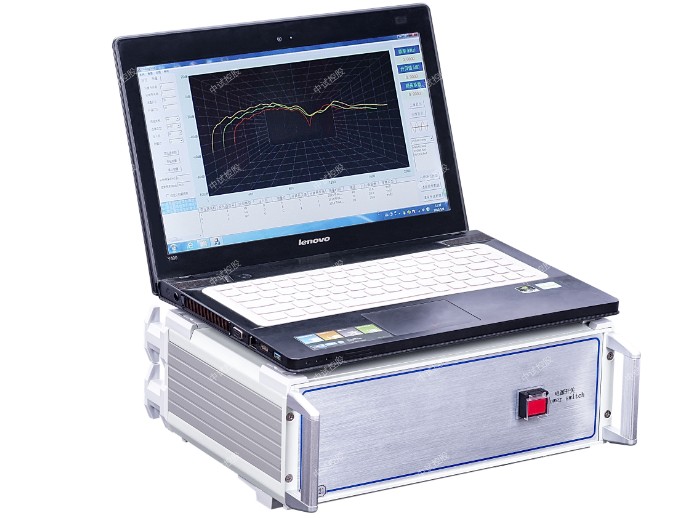

ZSBX-9000變壓器繞組變形測試儀/變壓器內部繞組情況測試儀

一，概述
1，變壓器設計完成后，其內部結構和各項參數（Ci，Li, Ri）都固定了，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線應該相差不大；
2，當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；
3，基于以上思想和先進的測量技術，本公司設計了變壓器繞組變形測試儀，該中試控股儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向對比，可以非常準確的判斷變壓器的變形程度。
4，本變壓器內部繞組情況測試儀符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。
二，技術特點
1.變壓器內部繞組情況測試儀采用先進的DDS掃頻技術；
2.采用高速，高集成化微處理器設計；
3.雙通道16位AD采樣；
4.自帶高亮度7寸彩色觸摸屏，亮度可調；
5.自帶熱敏打印機，可隨時打印數據，打印濃度可調；
6.zui大可以保存100組測量數據，可隨時查閱數據或上傳至PC機；
7.有強大的上位機軟件，支持上傳數據、聯機測試、分析、打印和生成word文檔；
8.采用USB2.0接口；
9.主機尺寸：31cmX15cmX15cm；
10.主機重量： 4.0KG。
11.工作電源：AC220V±10%，(50±1)HZ ;
12.工作環境：-10℃～50℃  濕度<90％ 無結露。
三，技術參數
1，設置兩種不同的掃描方式：線性掃描，分段掃描；
線性掃描：
10HZ-1MHZ  分辨率0.5KHZ  2000掃描點
100HZ-2MHZ  分辨率1KHZ   2000掃描點
10HZ-1MHZ  分辨率0.25KHZ   4000掃描點（只上位機可用）
100KHZ-2MHZ  分辨率0.5KHZ   4000掃描點（只上位機可用）
自定義起始頻率，掃描間隔，掃描點數（只上位機可用）
