110KV/220KV變壓器內部故障頻率響應分析測試儀

硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。

繞組是用具有高強度絕緣紙包的銅線繞成的線圈，配電變壓器的繞組多為圓筒形，按同心式方式排列，低壓繞組靠近鐵心柱，高壓繞組套在低壓繞組的外面。中試控股高、低壓繞組之間以及低壓繞組與鐵心柱之間都用絕緣套筒絕緣。為了便于散熱，在繞組之間還留有油道。中試控股為了調壓，常常在高壓組上抽若干個分接頭，從線圈生端引出.繞組變形是電力系統安全運行的一大隱患。隨著電力系統容量的增長，短路容量也在增大，出口短路造成繞組損壞事故也有上升趨勢；

1，變壓器設計完成后，其內部結構和各項參數（Ci，Li, Ri）都固定了，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線應該相差不大；
2，當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；
3，基于以上思想和先進的測量技術，本中試控股設計了ZSBX-9000變壓器繞組變形測試儀，該中試控股儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向對比，可以非常準確的判斷變壓器的變形程度。
4，本儀器符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。

110KV/220KV變壓器內部故障頻率響應分析測試儀檢測變壓器是否發生變形

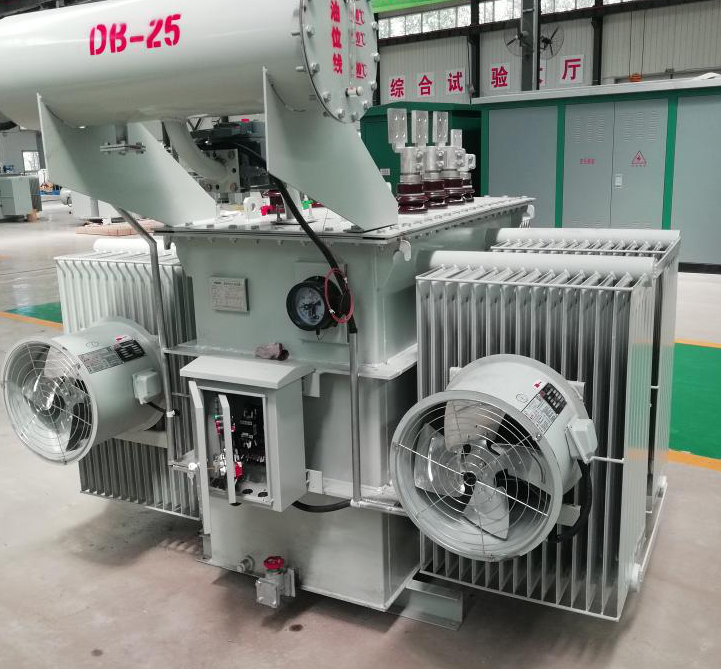

變壓器是電力系統中不可缺少的重要儀器，在變壓器檢修或運輸時可能會造成變壓器繞組變形，同時變壓器在試驗過程中也可能發生匝間、相間短路等。中試控股根據國標DL/T 911-2016《電力變壓器繞組變形的頻率響應分析法》的變壓器繞組變形測試儀能有效檢測變壓器是否發生變形，及匝間，相間問題，并能已二維或三維兩種模式顯示。

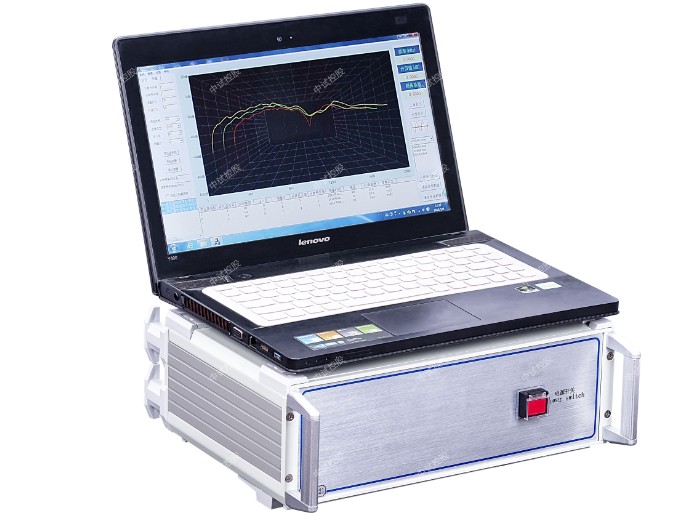

ZSBX-9000變壓器繞組變形測試儀、110KV/220KV變壓器內部故障頻率響應分析測試儀

技術特點
1.采用先進的DDS掃頻技術；
2.采用高速，高集成化微處理器設計；
3.雙通道16位AD采樣；
4.自帶高亮度7寸彩色觸摸屏，亮度可調；
5.自帶熱敏打印機，可隨時打印數據，打印濃度可調；
6.zui大可以保存100組測量數據，可隨時查閱數據或上傳至PC機；
7.有強大的上位機軟件，支持上傳數據、聯機測試、分析、打印和生成word文檔；
8.采用USB2.0接口；
9.ZSBX-9000變壓器繞組變形測試儀尺寸：31cmX15cmX15cm；
10.主機重量： 4.0KG。
11.工作電源：AC220V±10%，(50±1)HZ ;
12.工作環境：-10℃～50℃  濕度<90％ 無結露。
三，技術參數
1，設置兩種不同的掃描方式：線性掃描，分段掃描；
線性掃描：
10HZ-1MHZ  分辨率0.5KHZ  2000掃描點
100HZ-2MHZ  分辨率1KHZ   2000掃描點
10HZ-1MHZ  分辨率0.25KHZ   4000掃描點（只上位機可用）
100KHZ-2MHZ  分辨率0.5KHZ   4000掃描點（只上位機可用）
自定義起始頻率，掃描間隔，掃描點數（只上位機可用）

2，幅值測量范圍：(-100dB） - （+20dB）
3，幅值測量精度：0.1dB；
4，掃描頻率精度：小于0.01%；
5，信號輸入阻抗：大于1MΩ；
6，信號輸出阻抗：50Ω；
7，同相測試重復率：99.5%；

110KV/220KV變壓器內部故障頻率響應分析測試儀原理：

根據繞組在不同頻率的電壓下，繞組的線性電阻、容抗、感抗發生變化，由此可以根據由容抗、感抗造成的曲線變化得出繞組是否發生變形。中試控股儀器嚴格按照規程，線性掃頻分布在(1kHz)～(2MHz)，分段掃頻測量為(0.5kHz)～(1000kHz)。
