大型變壓器內部繞組變形.位移.線圈壓縮拉伸測量儀

采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。
? 測量速度快，對單個繞組測量時間1-2分鐘。
? 頻率精度非常高，頻率精度為0.005% 。
? 采用數字化頻率合成，頻率穩定性更高。
? 采用5000V電壓隔離、充分保護測試電腦安全。
? 可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
? ZSBX-VI變壓器繞組變形測試儀采用中試控股的分析軟件功能強大，軟件、硬件指標滿足電力行業標準DL/T911-2016、國際電工標準。
? 采用windows平臺，兼容Windows 2000/Windows XP/Windows7/Windows8/Windows10。
? 采用數據庫保存測試數據，對測試數據的管理簡潔方便。
? 軟件管理功能強大，充分考慮現場使用的需要，測量數據自動存盤、自動導出生成Word版測試報告（需安裝相應的Office軟件）或JPG圖片報告，方便用戶出測試報告。
? 軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。
? 中試控股軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單，只有完成當前一步方自動彈出下一步所需菜單，更加方便。

繞組類別及連接類型已被試變壓器銘牌數據為準。我們也能自定義掃描頻率，選著“自定義掃描頻率”，就可以自定義測量開始頻率和結束頻率，掃描頻率范圍可以設為 1KHz-2000KHz。為了滿足客戶需求，同時生產了1KHz-2000KHz的頻率范圍。設置完成后，我們就可以點擊開始測量了。儀器會自動進行掃描，橫坐標和縱坐標分別代表頻率和分貝值。屏幕右上角并已數字形式顯示。測量完成后儀器會自動保存，測量完A相后，我們可以換線到B相,儀器測量點會自動切換到B相，并直接點擊測量，同理我們在測量C相，當3相全部測量完成后儀器會自行分析測試結果。點擊屏幕右下方分析測試報告儀器會出現分析結果。到此整個試驗完成。

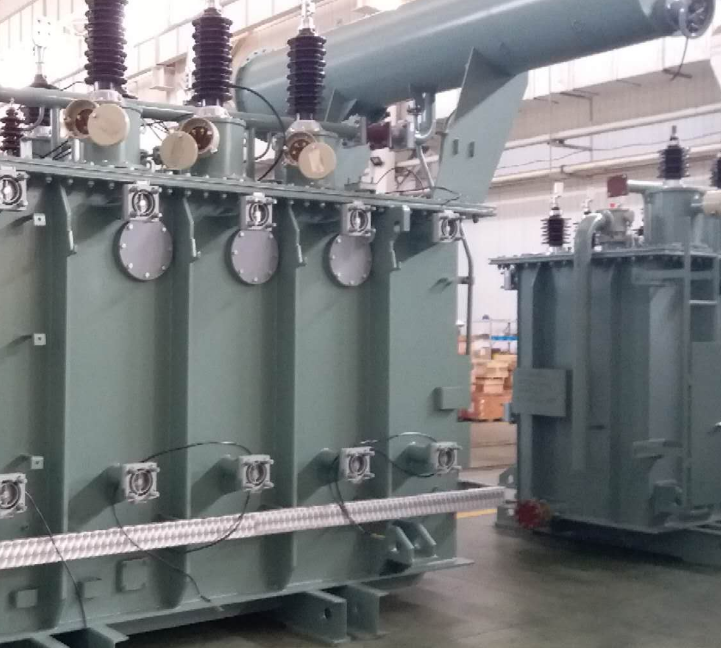

大型變壓器內部繞組變形.位移.線圈壓縮拉伸測量儀用于測試各種等級電力變壓器(6kV~750kV)及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等變形現象，這樣將嚴重影響變壓器的安全運行。

變壓器繞組變形測試儀采用掃頻法及低電壓阻抗法對變壓器的繞組進行綜合測試，按電力行業標準DL/T911-2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。中試控股阻抗法電力行業標準DL/T1093-2008對繞組的阻抗值進行測試，通過與標準的阻抗值比對判斷繞組的變形狀況。

大型變壓器內部繞組變形.位移.線圈壓縮拉伸測量儀頻率響應圖譜的特征
1、差異是的
從微觀的角度看，變壓器由于型號、容量、電壓等級、線圈繞法、繞組結構、位臵和引線等的不同，不同繞組的頻譜譜圖肯定不同，且有的存在較大的差異，這一方面說明
頻響法的靈敏度高，另一方面，使得頻譜特征歸類不容易。國產和進口變壓器，由于結構設計上有一定的差異，頻譜有較明顯的差別。
2、具有相對的一致性
從宏觀的角度看，對于工藝良好的同一臺變壓器，其同一側三相繞組的結構基本是一致的，測得的頻響特性曲線通常具有一定的可比性，特別是對沒有分接開關的低壓繞組。這是進行變形診斷的基礎。
3、ZSBX-VI變壓器繞組變形測試儀低壓繞組的一致性較好
低壓線圈多為連續式繞組，匝數少，結構簡單，阻抗小，無分接繞組，因此工藝上三相易做到一致，頻響曲線干擾毛刺少，三相頻譜曲線一致性較好。
高、中壓繞組則多為餅式或糾結式，匝數多，阻抗大，大多帶有分接繞組，結構復雜，反映在頻譜曲線上，響應較小，毛刺多，相與相之間的一致性較差。
4、chang用變壓器的一致性較差
chang用變壓器(包括chang變和備變)由于多采用雙分裂結構，相與相之間的一致性普遍都比主變的差，且chang用變壓器遭受短路故障的幾率較高，累積效應造成一致性較差。
5、三相變壓器的一致性較好
三相變壓器特征圖譜上相與相之間的一致性比單相變壓器好。另外，從繞組的特征圖譜上諧振峰的分布情況，可以判斷變壓器繞組的防陡波特性，為改善變壓器繞組的絕緣設計提供依據。從整體上看，如果一個繞組的頻譜曲線上諧振峰少，比較平坦，則說明一旦陡波(如雷電波，操作波)侵入繞組后，繞組內部發生諧振的可能性小。因此，危害繞組絕緣的電位分布發生的可能性小，說明設計合理。另一方面，如果諧振峰上升很快，說明繞組的阻抗函數存在高階極點，繞組對陡波的響應快，易損壞。
綜上所訴，做變壓器繞組變形試驗很有必要，對維護電力系統的安全至關重要。

ZSBX-VI變壓器繞組變形測試儀、大型變壓器內部繞組變形.位移.線圈壓縮拉伸測量儀

一  系統簡介

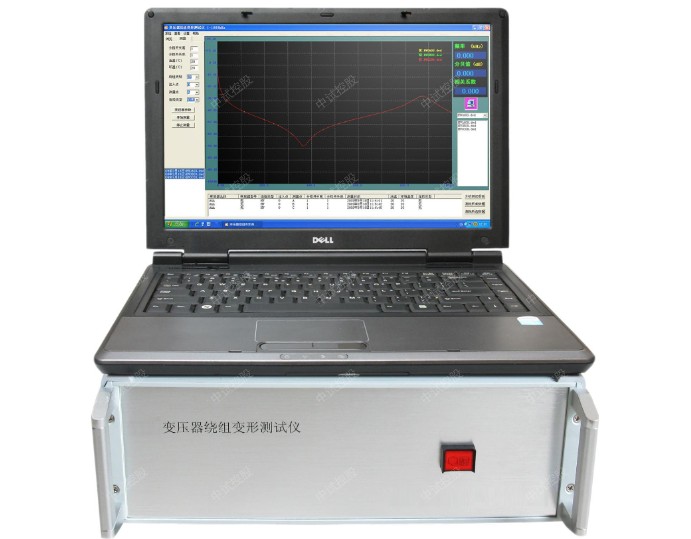

變壓器繞組變形測試儀用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器繞組變形情況。電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等永久變形現象，這將嚴重影響變壓器的安全運行。本儀器按電力行業標準DL/T911－2016、國際電工標準采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。
本中試控股系統由測量部分和分析軟件部分組成，分析部分由筆記本電腦完成，測量部分通過USB電纜與筆記本電腦連接。

? 1.2主要技術指標
? 測量速度：單相繞組1分鐘-2分鐘
? 輸出電壓：Vpp-20V測試過程中自動調整
? 輸出阻抗：50Ω
? 輸入阻抗：1MΩ（響應通道內置50Ω匹配電阻）
? 掃頻范圍：100Hz－2MHz
? 頻率精度：0.005%
? 掃頻方式：線性或對數，掃頻間隔和點數可任意設置
? 曲線顯示：幅頻曲線
? 測量動態范圍寬：－120dB～20dB
? 供電電壓：AC220V±10%

ZSBX-VI變壓器繞組變形測試儀數據回顯
本中試控股系統可以對已經存盤的數據進行回顯，在F區依次選擇電站名稱、變壓器名稱、試驗類別與時間、繞組類型與時間，即可將已經完成的測試結果調出。默認顯示在第一條曲線的位置，隨選擇結果的遞增，數據依次向下顯示。當曲線數量到達zui大時（9條曲線）時，不再遞增，此時，可以選擇需要替換的曲線，繼續進行遞增替換。如發現某條曲線不需要進行分析時，可以在曲線描述信息（E）上點擊鼠標右鍵，點擊“清空曲線”，則該條曲線自動從分析列表中剔除。

先打開主機電源，中試控股在電腦中進入變壓器繞組變形測試儀程序，之后進行參數設置，中試控股查看變壓器高低分接檔位并輸入，輸入當前油溫和環溫。繞組類別及連接類型已被試變壓器銘牌數據為準。我們也能自定義掃描頻率，選著“自定義掃描頻率”，就可以自定義測量開始頻率和結束頻率，掃描頻率范圍可以設為 1KHz-2000KHz。為了滿足客戶需求，同時生產了1KHz-2000KHz的頻率范圍。

設置完成后，我們就可以點擊開始測量了。儀器會自動進行掃描，橫坐標和縱坐標分別代表頻率和分貝值。屏幕右上角并已數字形式顯示。測量完成后儀器會自動保存，測量完A相后，我們可以換線到B相,儀器測量點會自動切換到B相，并直接點擊測量，同理我們在測量C相，當3相全部測量完成后儀器會自行分析測試結果。點擊屏幕右下方分析測試報告儀器會出現分析結果。到此整個試驗完成。
