絕緣子泄露試驗裝置

絕緣子停電測試儀注意事項

規范操作不僅是可以提高設備的使用壽命，更是對自己人身安全的負責，面對高壓我們更是應該小心萬分了。下面我們一起來看絕緣子停電測試儀在使用過程中的注意事項。
    為了本測試儀的電池耐用，本測試儀采用了獨特的升壓方式，即晶體震蕩，再通過特殊的頻率脈沖分配電路，產生脈動脈沖信號，整流濾波后得到高壓，通過這種方法大大的提升了電池的利用率。
     其次為了節省電池能量，將5000V直流高壓的電源內阻設計為1000MΩ。其優點是電池耐用。產生靜態高壓時，中試控股整機耗電量約為15mA，僅相當于一臺小型半導體收音機的耗電量；在不經常使用時，一節9V層疊電池可使用兩年。其缺點是5000V直流電壓容易受到外界環境的影響而改變，特別是環境濕度的影響。一般情況下，高壓應在4000V至6000V之間。
    第一、“電源開關”打開后，不要用手直接接觸“測試桿”，以免高壓靜電傷人；
    第二、為避免使用后忘記關電源開關，本測試儀設有自動關機功能，關機時間約為10分鐘（自動關機后若要繼續使用，將“電源開關”撥到“關”再撥到“開”。）；
    第三，當“顯示屏”顯示［ - ］表示電池電量即將耗盡，應快更換電池。

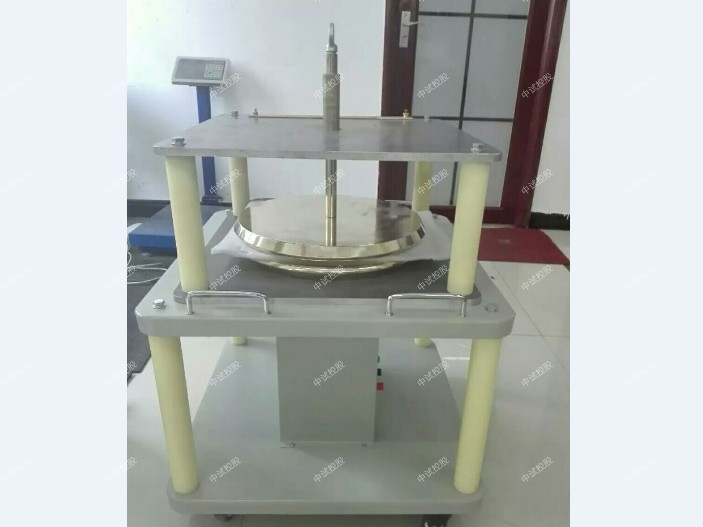

ZSML-20S絕緣子芯棒泄露電流試驗裝置

一、用途
絕緣芯棒泄露電流智能試驗裝置是根據zui新電力行業標準而設計的、性能先進的智能試驗設備，本設備專為絕緣芯棒樣品的交流耐壓測試而設計，可測量芯棒樣品的交流耐壓和交流泄漏電流。中試控股設備由智能控制箱和高壓電極組件兩部分組成。

二、特點
1. 320×240液晶顯示器、高速熱敏打印機。
2. 高壓電壓、高壓泄漏電流、低壓電壓、低壓電流4路測量方式，高精度傳感器和高性能14位AD采集芯片。
3. 人機對話全鍵盤操作方式，智能化工作全過程，自動方式和手動方式。
4. 實時顯示高壓電壓、高壓泄漏電流、低壓電壓、低壓電流，時間及耐壓結果，顯示直觀明了。
5. 完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。
6. 回零檢測功能，回零確定后才可進行試驗，安全可靠。
7. 具有絕緣電阻測試功能，直接反映被試品絕緣強度。
8. 絕緣子泄露試驗裝置逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。
9. 超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警。
10. 精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。

三、ZSML-20S絕緣子芯棒泄露電流試驗裝置整機技術參數
設備容量：2kVA
輸入電壓：220V
額定輸入電流：9.1A
高壓輸出：0-20kV
額定輸出電流：2.000mA
分辨率：0.1uA
電極zui大開距：50mm
ZSML-20S絕緣子芯棒泄露電流試驗裝置電極zui大直徑：￠150mm
設備固有泄漏：0.12mA/20kV（基本線性）
計時范圍：0-999S
環境溫度：－20℃至50℃
電壓精度：  ≤1.5% (F.S)± 5個字
電流精度：  ≤1.5% (F.S) ± 5個字

四、操作方法及步驟：
1. 按照整機接線示意圖的接線方式，將控制器和高壓源電極連接起來。（注意：升壓變壓外殼的接地點，必須要可靠接入大地。）
2. 抬起高壓電極在高壓電極間放入被試塊，用手擰緊移動電極上的固定螺釘，然后再取出被試塊（此舉是為試驗出相同電壓下，空氣環境和設備本身的固有泄漏，為后面加試品試驗作準備。）。
3. 控制箱接入AC220V電源，打開控制箱的電源開關進入主菜單，按“確定”鍵進入“自動試驗”主界面，設置好所要試驗的“目標電壓值”和“耐壓時間”（時間設置為60S）。
4. 按開始進行“自動耐壓試驗”，等計時時間到后自動給出“高壓電壓值”和“泄漏電流值”，記住此時的“泄漏電流值”然后關掉控制箱電源。
5. ZSML-20S絕緣子芯棒泄露電流試驗裝置將第二步取下的相同高度被試塊放入電極間，中試控股然后打開控制箱的電源，按照第4步操作方法進行“自動耐壓試驗”，等時間到后自動給出“高壓電壓值”和“泄漏電流值”，再記住此時的“泄漏電流值”
6. 用第5步加了被試塊所測得的“泄漏電流值”減去第4步沒加被試塊所測得的“泄漏電流值”就是被試塊在額定電壓下的“泄漏電流值”。
7. 試驗完成后關掉控制箱電源，取下被試品試驗完畢。
8. 絕緣子泄露試驗裝置不同高度和直徑的被試塊，都可以按照2-6的操作步驟進行同樣的操作，測出額定電壓下的“泄漏電流值”。
五、注意事項
1. 打開電源開關之前，應先將電流調節鈕按逆時針調至“零位”。
2. 絕緣子泄露試驗裝置儀器應放置于干燥、通風，無腐蝕性氣體的室內。
3. 請不要私自拆卸、分解或改造儀器，否則有觸電的危險。

按上方法切換到“開始”確定后進行試驗，中試控股自動升壓過程是自動升壓到“輸出電壓”值，然后自動進行計時。
升壓過程為逼近方式，首先升到到接近目標值，然后再進行微調，保證高壓電壓值幾乎為輸出電壓值。

絕緣子的絕緣耐壓試驗方法

支柱絕緣子和懸式絕緣子的預防性試驗項目主要包括：零值絕緣子檢測、絕緣電阻測量、交流耐壓試驗、絕緣子表面污穢物的等值鹽密測定等。
1.絕緣電阻的測試
清潔干燥的良好絕緣子，其絕緣電阻是很高的。電瓷有裂紋時，絕緣電阻一般也沒有明顯的降低。當電瓷龜裂處有濕氣及灰塵、臟污入侵后，絕緣電阻將顯著下降，僅為數百甚至數十兆歐，用兆歐表可以明顯地檢出。測量多元件支柱絕緣子每一個元件的絕緣電阻時，應在分層膠合處繞銅線，中試控股然后接到兆歐表上，以免在不同位置測得的絕緣電阻數值相差太大，造成誤判斷。《規程》規定，用2500V兆歐表測量絕緣電阻時，多元件支柱絕緣子和每片懸式絕緣子的絕緣電阻不應低于300MΩ。500kV懸式絕緣子的絕緣電阻不低于500MΩ。

2.交流耐壓試驗
對于單元件的支柱絕緣子，交流耐壓目前是zui有效、zui簡易的試驗方法。預防性試驗時，可用交流耐壓試驗代替測量電壓分布和絕緣電阻，或用它來zui后判斷用上述方法檢出的絕緣子。
對于絕緣子的交流耐壓試驗，各級電壓的支柱絕緣子和懸式絕緣子的交流耐壓試驗電壓標準見表1-1和表1-2。按試驗電壓標準耐壓1min，在升壓和耐壓過程中不發生跳弧為合格。
