絕緣子電流試驗裝置

停電絕緣子測試儀使用方法

停電絕緣子測試儀主要用于測試不帶電的懸式絕緣子的內部隱蔽故障，以提高電網系統運行的可靠性。本包括射頻(RF)、電視干擾(TVI)、閃爍、油路重合閘（OCR）動作和保險絲熔斷等原因造成的故障。
     本設備在實際操作中大體可以分兩步，首先檢查電壓，檢測完畢后即可進行測試了，具體操作方法如下：
1 、檢查電壓
      在對絕緣子測量之前，可以先檢查一下本測試儀內部的測量電壓，以確定本測試儀是否正常。方法是：將“測試開關”按到“×10V”，中試控股將“電源開關”按到“開”，當“測試桿”都懸空時，“顯示屏”的讀數“×10”，就是本測試儀內部的測量電壓。例：“顯示屏”的讀數為［ 5 2 0 ］，那么測試儀內部的測量電壓就是5200V。
2 、測試
      首先將兩“測試桿”拉起，將“測試開關”按到“MΩ”，再將“電源開關”按到“開”，“顯示屏”顯示為［ 1 ］，將兩測試桿分別接觸被測絕緣子兩端金屬部分，使之接觸良好，“顯示屏”即顯示被測絕緣子的絕緣電阻值，單位為“MΩ”。顯示若為［1］，則說明被測的絕緣子的絕緣電阻值＞2000MΩ，如果“顯示屏”顯示的電阻值太小，說明絕緣子漏電或擊穿，不能用。
停電絕緣子測試儀使用方法如果測試桿與絕緣子接觸不良，也會顯示［1］，使用時應該注意。
     提示：本測試儀應在停電狀態下檢測絕緣子，在使用中，若已經知道測試儀正常，也不需要顯示電阻的準確值，則不必檢查電壓，可直接測試。若要測試較高處的絕緣子，可在“連桿固定板”上增加連桿。

ZSML-20S絕緣子芯棒泄露電流試驗裝置、絕緣子電流試驗裝置

一、用途

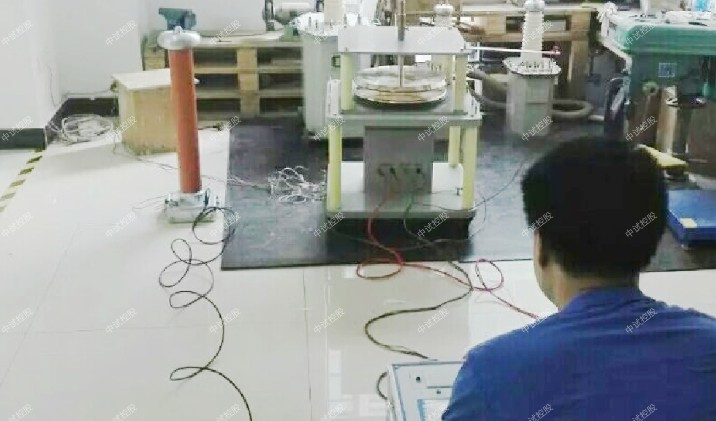

絕緣芯棒泄露電流智能試驗裝置是根據zui新電力行業標準而設計的、性能先進的智能試驗設備，本設備專為絕緣芯棒樣品的交流耐壓測試而設計，可測量芯棒樣品的交流耐壓和交流泄漏電流。中試控股設備由智能控制箱和高壓電極組件兩部分組成。

二、特點
1. 320×240液晶顯示器、高速熱敏打印機。
2. 高壓電壓、高壓泄漏電流、低壓電壓、低壓電流4路測量方式，高精度傳感器和高性能14位AD采集芯片。
3. ZSML-20S絕緣子芯棒泄露電流試驗裝置人機對話全鍵盤操作方式，智能化工作全過程，自動方式和手動方式。
4. 實時顯示高壓電壓、高壓泄漏電流、低壓電壓、低壓電流，時間及耐壓結果，顯示直觀明了。
5. 完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。
6. 回零檢測功能，回零確定后才可進行試驗，安全可靠。
7. 具有絕緣電阻測試功能，直接反映被試品絕緣強度。
8. 逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。
9. 超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警。
10. 精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。

三、整機技術參數
設備容量：2kVA
輸入電壓：220V
額定輸入電流：9.1A
高壓輸出：0-20kV
ZSML-20S絕緣子芯棒泄露電流試驗裝置額定輸出電流：2.000mA
分辨率：0.1uA
電極zui大開距：50mm
電極zui大直徑：￠150mm
設備固有泄漏：0.12mA/20kV（基本線性）
計時范圍：0-999S
環境溫度：－20℃至50℃
電壓精度：  ≤1.5% (F.S)± 5個字
電流精度：  ≤1.5% (F.S) ± 5個字

四、操作方法及步驟：
1. 按照整機接線示意圖的接線方式，將控制器和高壓源電極連接起來。（注意：升壓變壓外殼的接地點，必須要可靠接入大地。）
2. 抬起高壓電極在高壓電極間放入被試塊，用手擰緊移動電極上的固定螺釘，然后再取出被試塊（此舉是為試驗出相同電壓下，空氣環境和設備本身的固有泄漏，為后面加試品試驗作準備。）。
3. 控制箱接入AC220V電源，打開控制箱的電源開關進入主菜單，按“確定”鍵進入“自動試驗”主界面，設置好所要試驗的“目標電壓值”和“耐壓時間”（時間設置為60S）。
4. 按開始進行“自動耐壓試驗”，等計時時間到后自動給出“高壓電壓值”和“泄漏電流值”，記住此時的“泄漏電流值”然后關掉控制箱電源。
5. 將第二步取下的相同高度被試塊放入電極間，中試控股然后打開控制箱的電源，按照第4步操作方法進行“自動耐壓試驗”，等時間到后自動給出“高壓電壓值”和“泄漏電流值”，再記住此時的“泄漏電流值”
6. 用第5步加了被試塊所測得的“泄漏電流值”減去第4步沒加被試塊所測得的“泄漏電流值”就是被試塊在額定電壓下的“泄漏電流值”。
7. 試驗完成后關掉控制箱電源，取下被試品試驗完畢。
8. ZSML-20S絕緣子芯棒泄露電流試驗裝置不同高度和直徑的被試塊，都可以按照2-6的操作步驟進行同樣的操作，測出額定電壓下的“泄漏電流值”。
五、注意事項
1. 打開電源開關之前，應先將電流調節鈕按逆時針調至“零位”。
2. 絕緣子電流試驗裝置儀器應放置于干燥、通風，無腐蝕性氣體的室內。
3. 絕緣子電流試驗裝置請不要私自拆卸、分解或改造儀器，否則有觸電的危險。

按上方法切換到“開始”確定后進行試驗，中試控股自動升壓過程是自動升壓到“輸出電壓”值，然后自動進行計時。
升壓過程為逼近方式，首先升到到接近目標值，然后再進行微調，保證高壓電壓值幾乎為輸出電壓值。

絕緣子的使用方法及用途

絕緣子測試儀用途：

  采用進口集成電路，根據部頒標準研制，是測量絕緣子的專用設備，處于國內領先水平。

  主要用于電力高壓輸電線路絕緣電阻的現場測試，以便及時更換絕緣電阻不符合要求的絕緣子，確保輸電線的可靠安全運行。也可以作為絕緣電阻表使用。

絕緣子逐個電氣試驗方法

工頻火花電壓試驗程序 試驗時對試品施加的電壓，應能使試品表面產生頻繁的火花放電。施加電壓的時間為連續 s5min果試驗過程中有試品被擊穿或其他不正常現象而使試驗中斷時，則應在剔除被擊穿的試品或消除不 正常現象后，重新進行連續 5min試驗。 試驗時被擊穿的或異常發熱的(不包括由于火花通道造成的局部發熱)試品應作廢品處理。

工頻耐受電壓試驗程序 本試驗適用于電器瓷套或因結構上的原因不能在試品的表面產生火花放電的絕緣子。耐受試驗應在按相應的產品標準規定的并按 4.3校正所得的電壓下進行。 試驗時，先施加約75%的規定試驗電壓.然后以每秒約 2環試驗電壓的速率升壓至規定的耐受電壓，保持 5min，試品不應被擊穿。

高壓試驗裝置 試驗變壓器高壓側應串聯一個適當的限流電阻，此電阻應能保護變壓器和使試品表面在試驗時能夠產生頻繁的火花而非閃絡。 在試驗回路中應在每一只試品上串聯一個(7~12)mm的火花間隙或采用其他方法，以鑒別被擊穿的試品 。
