輸電線路參數測試儀

輸電線路的防雷措施有哪些？
輸電線路的防雷措施有:
  （ 1）避雷線（架空地線）:中試控股沿全線裝設避雷線是目前為止110kV及其以上架空線最重要和最有效的防雷措施。35kV及以下一般不全線架設避雷線，因為其絕緣水平較低，即使增加絕緣水平仍很難防止直擊雷，中試控股可以靠增加絕緣水平使線路在短時間故障情況運行，主要靠消弧線圈和自動重合閘裝置。
  （2）降低桿塔接地電阻:這是提高線路耐雷水平和減少反擊概率的主要措施，措施有采用多根放射狀水平接地體、降阻模塊等反擊是當雷電擊到避雷針時，雷電流經過接地裝置通入大地。若接地裝置的接地電阻過大，它通過雷電流時電位將升得很高，作用在線路或設備的絕緣上，可使絕緣發生擊穿。接地導體由于地電位升高可以反過來向帶電導體放電的這種現象叫“雷電反擊”。
   （3）加強線路的絕緣:如增加絕緣子的片數、改用大爬距懸式絕緣子、增大塔頭空氣距離。在實施上有很大的難度
方法。
，一般為提高線路的耐雷水平，均優先采用降低桿塔接地電阻的
   （4）耦合地線:在導線的下方加裝一條耦合地線，具有一定的分流作用和增大導地線之間的耦合系數，可提高線路的耐雷水平和降低雷擊跳閘率。
   （5）消弧線圈:能使雷電過電壓所引起的單相對地沖擊閃絡不轉變?yōu)榉€(wěn)定的工頻電弧，即大大減少建弧率和斷路器的跳閘次數。
   （6）避雷器:不作密集安裝，僅用作線路上雷電過電壓特別大或絕緣薄弱點的防雷保護。能免除線路的沖擊閃絡，使建弧率降為零。
   （7）不平衡絕緣:為了避免線路落雷時雙回路同時閃絡跳閘而造成的完全停電的嚴重局面，中試控股當采用通常的防雷措施都不能滿足要求時在雷擊線路時絕緣水平較低的線路首先跳閘，保護了其他線路。
   （8）自動重合閘:由于線路絕緣具有自恢復功能，大多數雷擊造成的沖擊閃絡和工頻電弧在線路跳閘后能迅速去電離，線路絕緣不會發生永久性的損壞和劣化，自動重合閘的效果很好。

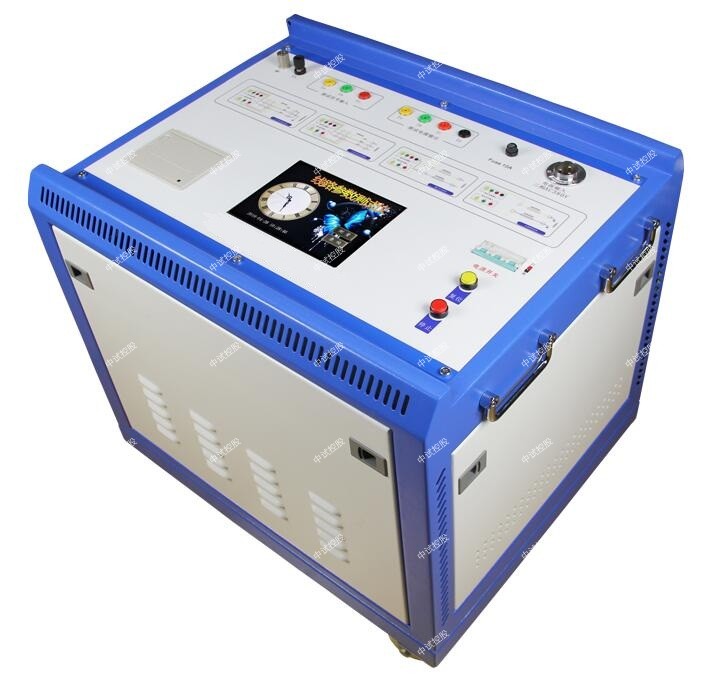

ZSXL-Y 輸電線路異頻參數測試系統、輸電線路參數測試儀
ZSXL-Y輸電線路異頻參數測試系統，集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。

產品特征
1、本輸電線路異頻參數測試系統能快速準確完成線路的正序電容，正序阻抗，零序電容，零序阻抗等參數的測量，還可以測量線路間互感和耦合電容(線路直阻采用專門的線路直阻儀進行測量) ；
2、抗干擾能力強，能在異頻信號與工頻干擾信號之比為1：10的條件下準確測量；
3、外部接線簡單，僅需一次接入被測線路的引下線就可以完成全部的線路參數測量；
4、輸電線路異頻參數測試系統以DSP數字信號處理器為內核，實現測試電源、儀表、計算模型集成化，中試控股將一卡車的設備濃縮為一臺儀器。大屏幕漢字顯示液晶，旋轉鼠標操作方式，面板漢字微型打印機打印結果，操作十分簡便；
5、測試過程快捷，儀器自動完成測試方式控制、升壓降壓控制和數據測量和計算，并打印測量結果，一個序參數的測量約一分鐘就能完成，試驗時間縮短，工作量大大減小，5分鐘內可完成傳統方法兩個小時的工作量；
6、測量精度高，儀器本身提供接近工頻的異頻電源(47.5Hz和52.5Hz)，輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量；
7、ZSXL-Y 輸電線路異頻參數測試系統、輸電線路參數測試儀
解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；
8、輸電線路異頻參數測試系統可以保存2048組測試數據，并能夠通過USB接口導出到上位計算機進行數據管理及報告生成。

參數

儀器供電電源 三相，AC380V±10%，15A，50Hz (有效值)
儀器內部異頻電源特性 最大輸出電壓 三相，0～200V(有效值＜±1%)
最大輸出電流 5A
輸出頻率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因數在0.1～1.0時，±0.5%讀數±1個字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大輸出功率 三相3×3kW(9kW)
具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路)
測量范圍 電容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
線路長度從0.3km到400km均應能夠穩定準確測試
測量分辨率 電容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
測量準確度 電容 ≥1μF時，±1%讀數±0.01μF
＜1μF時，±3%讀數±0.01μF
阻抗 ≥1Ω時，±1%讀數±0.01Ω
＜1Ω時，±3%讀數±0.01Ω
阻抗角 測試條件：電流＞0.1A
±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V)
ZSXL-Y 輸電線路異頻參數測試系統、輸電線路參數測試儀
保護功能護功能 儀器具有過流、過壓、接地等保護功能。 儀器面板帶有三相保險，中試控股過流過壓都是通過保險保護儀器安全和操作人員安全(前提是按照高壓試驗安全操 作要求，將儀器大地端子可靠接地)，不會燒壞儀器。
波形畸變率 正弦波，畸變率＜2%。
絕緣性能、抗震性能   絕緣電阻(MΩ)
電源輸入端 大于10 MΩ
電流輸出端 大于10 MΩ
電壓測量端 大于10 MΩ
ZSXL-Y 輸電線路異頻參數測試系統、輸電線路參數測試儀
耐壓強度 1.5kV，1min，無擊穿飛弧；滿足長途、惡劣路面運輸,試驗室做0.5m跌落試驗后能可靠穩定測試
抗干擾參數 抗干擾電流 線路首末兩端短接接地時不小于50A。 能在儀器輸出信號與干擾信號之比為1：10的條件下穩定準確完成測試。 具有二相線路工頻參數測試的功能。
重量 主機65Kg
輸電線路異頻參數測試系統使用環境 使用環境：環境溫度：-15℃～40℃；相對濕度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

提高高壓輸配電線路質量的措施

首先需仔細勘察高壓輸配電線路附近的地形、地質情況，中試控股根據實際情況及時調整高壓輸配電線路基礎工程的施工方案。目前高壓輸配電線路的基礎通常都是由鋼筋混凝土結構澆筑而成，所以，在進行基礎工程施工時，首先進行的工作是對該地區附近的巖石環境進行勘探，根據巖石的分布情況合理調整施工方案。同時，要對施工材料的質量進行檢查，確保材料的質量符合相關標準，然后，在施工過程中，要適當應用相關工藝技術，合理運用施工方法，規范施工技巧，并且要在后期施工過程中做好養護工作，為以后工作的開展提供更好的條件。
　　其次，要選剛度和強度都符合標準的桿塔，適當運用桿塔施工技巧，從而，提高桿塔施工的質量。在受力的情況下，只有桿塔的剛度和強度符合標準，才可以確保其形變程度在規定的范圍以內。在施工之前，可以對桿塔進行試驗，對齊施加一定的壓力，然后，觀測其形變程度，做好相關記錄，最后，分析記錄的數據，看是否符合相關標準。只有在實驗結果達標的情況下，桿塔才可以投入使用。
　　最后，在架線的過程中，中試控股要根據高壓輸配電線路區域的地形情況合理地設計架線線路，從而，實現線路輻射區域的最大化。架線施工時，首先要選擇質量合格的電線，這樣才能確保電線能夠承受住外界環境的考驗。除此之外，要根據我國居民分布的情況，對高壓配電線路進行合理的路線設計，這樣可以在最大程度上擴大電力輻射的區域。
