異頻線路參數測試儀

時間：2021-01-16

異頻線路參數測試儀

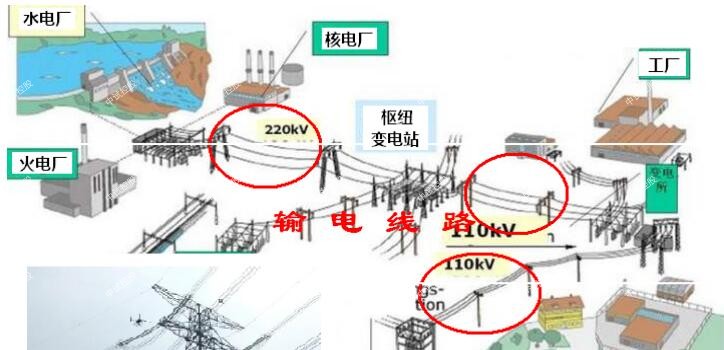

高壓輸配電線路施工過程要注意的幾個方面
1、要確保高壓輸配電線路擁有一個牢固的基礎。
　　高壓輸電線的根基是否牢固影響著輸電線路運行的安全性、可靠性以及穩定性。一個牢固的高壓輸配電線路根基，能夠保證輸電線的桿塔不會傾斜或者倒塌下沉，中試控股能夠穩定地支撐輸電線，讓其運行更加安全、可靠。
2、要確保高壓輸配電線路桿塔的剛度與強度符合規定
　　在進行高壓輸配電線路施工時一定要嚴格按照相關標準，對施工材料進行嚴格把關，中試控股選質量可靠的桿塔。除此之外在進行桿塔施工時，要嚴格按照要求操作，每道工序都要符合相關標準。只有確保桿塔質量合格，安裝到位的基礎上，才能夠開展架線工作。
3、要確保電線質量以及架線方案設計的合理性
　　在開展架線的過程中，要對電線質量進行檢查，排除有質量問題的電線。除此之外，還要對架線的線路進行合理的設計，提前勘察架線路線，做好充分的準備工作，然后，按照架線的相關標準來開展架線工作。并且，再架線工作開展的過程中一定要注意一些細節問題。

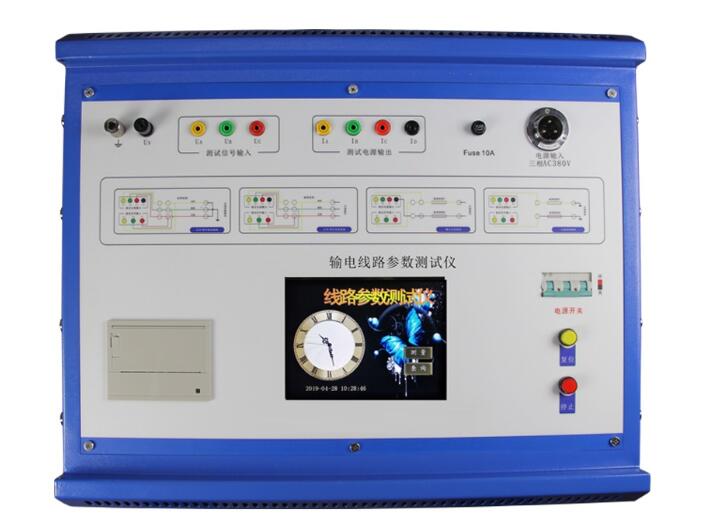

ZSXL-Y 輸電線路異頻參數測試系統/異頻線路參數測試儀
ZSXL-Y輸電線路異頻參數測試系統，集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。

特征
1、本輸電線路異頻參數測試系統能快速準確完成線路的正序電容，正序阻抗，零序電容，零序阻抗等參數的測量，還可以測量線路間互感和耦合電容(線路直阻采用專門的線路直阻儀進行測量) ；
2、抗干擾能力強，能在異頻信號與工頻干擾信號之比為1：10的條件下準確測量；
3、外部接線簡單，僅需一次接入被測線路的引下線就可以完成全部的線路參數測量；
4、輸電線路異頻參數測試系統以DSP數字信號處理器為內核，中試控股實現測試電源、儀表、計算模型集成化，將一卡車的設備濃縮為一臺儀器。大屏幕漢字顯示液晶，旋轉鼠標操作方式，面板漢字微型打印機打印結果，操作十分簡便；
5、測試過程快捷，儀器自動完成測試方式控制、升壓降壓控制和數據測量和計算，并打印測量結果，一個序參數的測量約一分鐘就能完成，試驗時間縮短，工作量大大減小，5分鐘內可完成傳統方法兩個小時的工作量；
6、ZSXL-Y 輸電線路異頻參數測試系統/異頻線路參數測試儀
測量精度高，儀器本身提供接近工頻的異頻電源(47.5Hz和52.5Hz)，輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量；
7、解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；
8、輸電線路異頻參數測試系統可以保存2048組測試數據，并能夠通過USB接口導出到上位計算機進行數據管理及報告生成。

參數

儀器供電電源三相，AC380V±10%，15A，50Hz (有效值)
ZSXL-Y 輸電線路異頻參數測試系統/異頻線路參數測試儀內部異頻電源特性最大輸出電壓三相，0～200V(有效值＜±1%)
最大輸出電流 5A
輸出頻率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率功率因數在0.1～1.0時，±0.5%讀數±1個字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大輸出功率三相3×3kW(9kW)
具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路)
測量范圍電容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
線路長度從0.3km到400km均應能夠穩定準確測試
測量分辨率電容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
測量準確度電容 ≥1μF時，±1%讀數±0.01μF
＜1μF時，±3%讀數±0.01μF
阻抗 ≥1Ω時，±1%讀數±0.01Ω
＜1Ω時，±3%讀數±0.01Ω
阻抗角測試條件：電流＞0.1A
±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V)
保護功能護功能儀器具有過流、過壓、接地等保護功能。儀器面板帶有三相保險，過流過壓都是通過保險保護儀器安全和操作人員安全(前提是按照高壓試驗安全操作要求，將儀器大地端子可靠接地)，不會燒壞儀器。
波形畸變率正弦波，畸變率＜2%。
絕緣性能、抗震性能絕緣電阻(MΩ)
電源輸入端大于10 MΩ
電流輸出端大于10 MΩ
電壓測量端大于10 MΩ
耐壓強度 1.5kV，1min，無擊穿飛弧；滿足長途、惡劣路面運輸,試驗室做0.5m跌落試驗后能可靠穩定測試
抗干擾參數抗干擾電流線路首末兩端短接接地時不小于50A。能在儀器輸出信號與干擾信號之比為1：10的條件下穩定準確完成測試。具有二相線路工頻參數測試的功能。
重量主機65Kg
ZSXL-Y 輸電線路異頻參數測試系統/異頻線路參數測試儀使用環境使用環境：環境溫度：-15℃～40℃；相對濕度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

積極對線路進行避雷防護
　　如果發生雷擊問題，對輸配電工程的安全性會造成很大影響，雷擊的瞬間電壓非常高，因此有關管理人員必須加強施工技術人員的培訓，提高防雷專業知識，在此基礎上，中試控股完善施工過程中的防雷問題。在現階段而言，我國的大多數電力企業都利用了國外的防雷技術，然后再分析具體位置的線路分布規律，科學設置輸配電工程的規劃管理模式。我國幅員遼闊，有一部分的輸配電線路分布在曠野或山區，如果沒有有效的防雷措施很容易受到雷擊，針對這些情況，在對輸配電的設計和規劃中，一定要全面考慮輸配電的路徑，盡量避免選擇在山區或峽谷地帶，這些地點都是雷電的高發點，除此之外，對于重點的地段要架設地線，同時安裝避雷角來進行線路的保護。
　　3.2 加強對絕緣子的處理
　　絕緣子的對線路有很大的影響，如果絕緣子嚴重被污染、上面有雜質等，就會導致線路出現閃絡問題，中試控股針對這一情況，在日常維護過程中，要積極進行防水、防灰塵處理，如果當地環境比較好，可以使用一些簡單的措施，例如可以在絕緣子外層覆蓋一層防水、防塵的材料，這樣絕緣子電阻增加，減少被雷擊的概率。而且當這一層保護膜被破壞之后，還可以及時更新，操作簡單快捷有效。利用儀器就可以判斷哪段的薄膜被破壞，工作效率也得到了提高。
　　通過以上對輸配電線路運行管理及維護方法分析，發現存在的問題較多，而且由于地區環境不同，施工方面也存在很多困難，在處理過程中應該建立相關的責任管理制度，設立日常維修流程，嚴格按照流程執行，保證線路運行的質量。
