異頻輸電線路參數測試儀

時間：2021-01-16

異頻輸電線路參數測試儀

重視線路施工中的維護
　　施工控制不到位，也是高壓輸配電線路故障發生的原因之一，比如導線接觸不良造成的斷路，所以，做好輸配電線路施工過程的維護，可以有效的降低高壓輸配電線路故障率。
　　同時在線路施工維護工作中，要加強對施工工藝的監管，做好各個施工環節的質量檢查，中試控股嚴格按照設計的標準進行施工，桿塔的位置與基礎牢固度、導線材料規格和搭設方法及松弛度等，都需要進行認真檢查，提高施工的準確性，保障施工質量達標，預防施工質量不合格給輸配電線路安全埋下隱患，增大維護工作難度。
　　加強線路運行過程的維護
　　中試控股在高壓輸配電線路運行過程中，做好線路運行各項指標的監測，能夠及時發現不安全因素，也是維護工作的重要內容，監測的內容主要有線路負荷量、電容量、熔斷器等等，要將這些指標控制在安全范圍之內，避免超負荷運轉、電容量不足等對線路安全的不良影響，最大程度的保障線路運行可靠。
　　同時，對于電力運行維護部門來說，高壓輸配電線路維護是一個系統性的工程，需要設計完善、合理、科學的維護方案，制定全面的維修計劃，并嚴格按照計劃要求，來開展相應的維護工作；對于突發性事件，要根據相關流程來進行處理，保證維護工作的計劃性，而不是盲目、隨意的，否則，不僅起不到相應的維護效果，還會對維護人員人身安全造成不好。

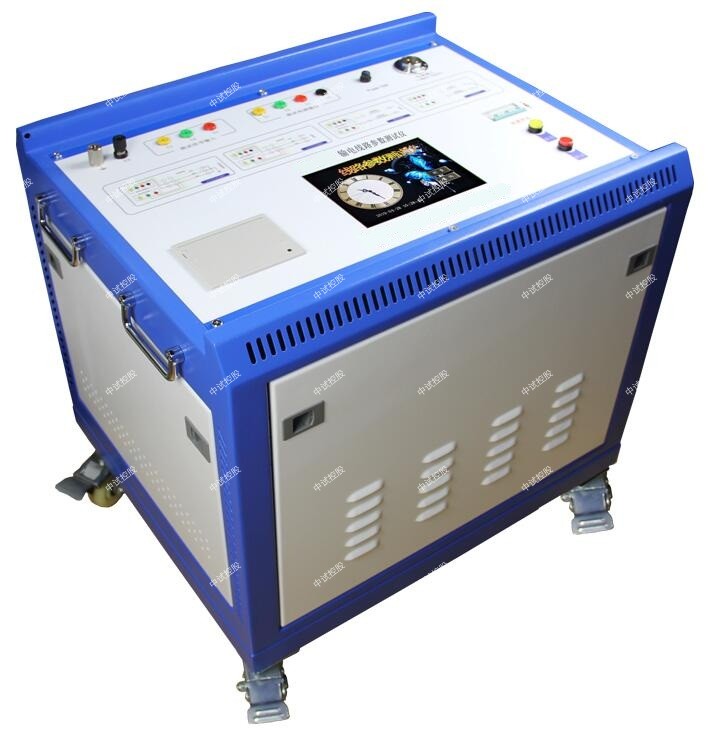

ZSXL-Y 輸電線路異頻參數測試系統、異頻輸電線路參數測試儀
ZSXL-Y輸電線路異頻參數測試系統，集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。

特征
1、本輸電線路異頻參數測試系統能快速準確完成線路的正序電容，正序阻抗，零序電容，零序阻抗等參數的測量，中試控股還可以測量線路間互感和耦合電容(線路直阻采用專門的線路直阻儀進行測量) ；
2、抗干擾能力強，能在異頻信號與工頻干擾信號之比為1：10的條件下準確測量；
3、外部接線簡單，僅需一次接入被測線路的引下線就可以完成全部的線路參數測量；
4、輸電線路異頻參數測試系統以DSP數字信號處理器為內核，實現測試電源、儀表、計算模型集成化，將一卡車的設備濃縮為一臺儀器。大屏幕漢字顯示液晶，旋轉鼠標操作方式，面板漢字微型打印機打印結果，操作十分簡便；
5、測試過程快捷，儀器自動完成測試方式控制、升壓降壓控制和數據測量和計算，并打印測量結果，一個序參數的測量約一分鐘就能完成，試驗時間縮短，工作量大大減小，5分鐘內可完成傳統方法兩個小時的工作量；
6、測量精度高，儀器本身提供接近工頻的異頻電源(47.5Hz和52.5Hz)，輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量；
7、解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；
8、輸電線路異頻參數測試系統可以保存2048組測試數據，并能夠通過USB接口導出到上位計算機進行數據管理及報告生成。

參數

儀器供電電源三相，AC380V±10%，15A，50Hz (有效值)
儀器內部異頻電源特性最大輸出電壓三相，0～200V(有效值＜±1%)
ZSXL-Y 輸電線路異頻參數測試系統、異頻輸電線路參數測試儀最大輸出電流 5A
輸出頻率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率功率因數在0.1～1.0時，±0.5%讀數±1個字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大輸出功率三相3×3kW(9kW)
具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路)
測量范圍電容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
線路長度從0.3km到400km均應能夠穩定準確測試
測量分辨率電容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
測量準確度電容 ≥1μF時，±1%讀數±0.01μF
＜1μF時，±3%讀數±0.01μF
阻抗 ≥1Ω時，±1%讀數±0.01Ω
＜1Ω時，±3%讀數±0.01Ω
阻抗角測試條件：電流＞0.1A
±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V)
保護功能護功能儀器具有過流、過壓、接地等保護功能。儀器面板帶有三相保險，過流過壓都是通過保險保護儀器安全和操作人員安全(前提是按照高壓試驗安全操作要求，將儀器大地端子可靠接地)，不會燒壞儀器。
波形畸變率正弦波，畸變率＜2%。
絕緣性能、抗震性能絕緣電阻(MΩ)
電源輸入端大于10 MΩ
電流輸出端大于10 MΩ
電壓測量端大于10 MΩ
ZSXL-Y 輸電線路異頻參數測試系統、異頻輸電線路參數測試儀耐壓強度 1.5kV，1min，無擊穿飛?。粷M足長途、惡劣路面運輸,試驗室做0.5m跌落試驗后能可靠穩定測試
抗干擾參數抗干擾電流線路首末兩端短接接地時不小于50A。能在儀器輸出信號與干擾信號之比為1：10的條件下穩定準確完成測試。具有二相線路工頻參數測試的功能。
重量主機65Kg
輸電線路異頻參數測試系統使用環境使用環境：環境溫度：-15℃～40℃；相對濕度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

加強對電纜線路的管理
　　做好電纜線路的管理，中試控股為電纜線路創造一個安全的環境，可以在一定程度上減少由于人為因素造成的故障。一般來說，電纜線路的管理范圍是電纜附近1 m以內，禁止在此范圍中搭建建筑物、種植樹木、停放或者通行車輛、堆放化學藥劑或者易燃易爆品等，杜絕環境中人為不安全因素威脅高壓輸配電線路。
　　中試控股電纜線路管理常用的方法有：①做好相關標識，在電纜線路1 m范圍內的重要位置，包括線纜溝、室內等部位，要做出明確標識，起到警示作用，避免人們無意中接觸或破壞線纜；對于未標識地位，要進行重點檢查與維護，分析檢查結果，實現預防維修。②做好備用品、技術資料的管理。在高壓輸配電線路的運行中，需要涉及許多電纜備用品，這就需要將這些備用品存儲在合適環境中，定期清查、記錄，保證備用品的齊全，將型號、規格等標示清楚，保證在需要時能夠快速、準確調用；同時，做好線路設計圖、施工圖等各項技術資料的建檔與管理，根據技術資料來掌握線路的情況，制定合適的維護保養方案，提高維護工作效率。③做好各種不同方式的維修。高壓輸配電線路的維修方式主要有三種，即日常維修、預防性計劃維修以及大修，其中，日常維修是最為普遍的，是通過日常巡視來檢查線路運行情況，針對一些簡單的、常見的問題，采取常規性維修措施；預防性計劃維修需要測量線路的運行性能，具有較強的破壞性；大修即定期檢查，通過對輸配電線路的定期檢測，發現運行時出現的故障，采取對應措施糾正，延長線路穩定運行的期限。
