線路參數測量儀

 電力系統由發電廠（發電機、升壓變）、220-500kV高壓輸電線路、區域變電站（降壓變壓器）、35-110kV高壓配電線路（用戶、降壓變壓器）和6-10kV配電線路以及220V380V低壓配電線路組成。其中高壓輸電線路、低壓配電線路是連接發電、供電、用電之間的橋梁，極其重要！
   線路參數測量儀輸電線路是用變壓器將發電機發出的電能升壓后，再經斷路器等控制設備接入輸電線路來實現。結構形式，輸電線路分為架空輸電線路和電纜線路。

輸電線路試驗為離線檢測和在線檢測，運用帶電作業或其他作業方式對桿塔本體、基礎、架空導地線、絕緣子、金具及接地裝置等的運行狀態進行檢測，可以對線路運行狀態及可靠性提供評估依據，對線路狀態檢修提供可靠的分析數據，對線路事故、故障的原因進行分析判斷及提前防范的作用。 總之，線路檢測對電網安全運行起到了積極作用。

中試控股相關規程標準:
      《 DL/T 1119-2010 輸電線路參數測試儀通用技術條件 》
      《 110千伏及以上送變電基本建設工程啟動驗收規程 》
      《 DL/T 559-94  220-500kV電網繼電保護裝置運行整定規程 》
      《 GB 50150 - 2016 電氣裝置安裝工程電氣設備交接試驗標準 》

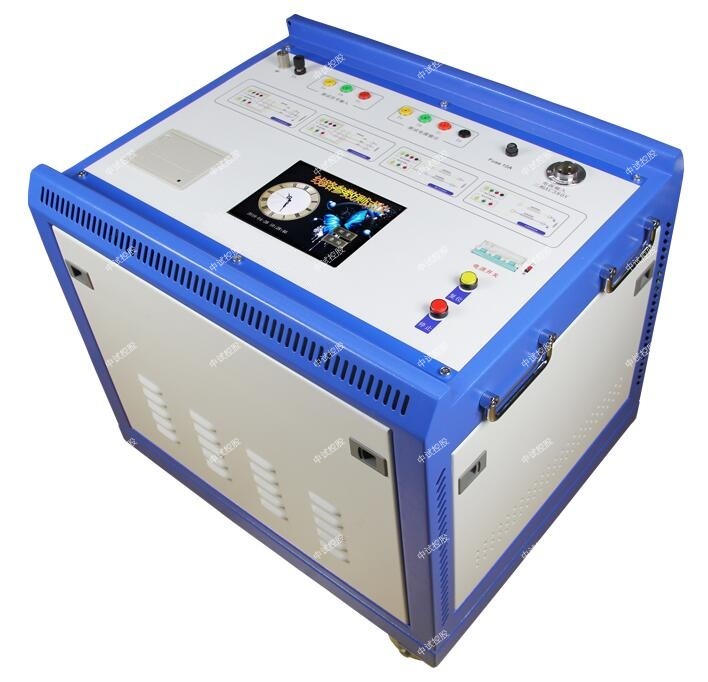

ZSXL-Y 輸電線路異頻參數測試系統、線路參數測量儀
ZSXL-Y輸電線路異頻參數測試系統，集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。

特征
1、本中試控股輸電線路異頻參數測試系統能快速準確完成線路的正序電容，正序阻抗，零序電容，零序阻抗等參數的測量，還可以測量線路間互感和耦合電容(線路直阻采用專門的線路直阻儀進行測量) ；
2、抗干擾能力強，能在異頻信號與工頻干擾信號之比為1：10的條件下準確測量；
3、外部接線簡單，僅需一次接入被測線路的引下線就可以完成全部的線路參數測量；
4、輸電線路異頻參數測試系統以DSP數字信號處理器為內核，實現測試電源、儀表、計算模型集成化，將一卡車的設備濃縮為一臺儀器。大屏幕漢字顯示液晶，旋轉鼠標操作方式，面板漢字微型打印機打印結果，操作十分簡便；
5、測試過程快捷，儀器自動完成測試方式控制、升壓降壓控制和數據測量和計算，并打印測量結果，一個序參數的測量約一分鐘就能完成，試驗時間縮短，工作量大大減小，5分鐘內可完成傳統方法兩個小時的工作量；
6、測量精度高，儀器本身提供接近工頻的異頻電源(47.5Hz和52.5Hz)，輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量；
7、解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；
8、ZSXL-Y 輸電線路異頻參數測試系統、線路參數測量儀可以保存2048組測試數據，并能夠通過USB接口導出到上位計算機進行數據管理及報告生成。

參數

儀器供電電源 三相，AC380V±10%，15A，50Hz (有效值)
儀器內部異頻電源特性 最大輸出電壓 三相，0～200V(有效值＜±1%)
最大輸出電流 5A
輸出頻率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因數在0.1～1.0時，±0.5%讀數±1個字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大輸出功率 三相3×3kW(9kW)
具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路)
測量范圍 電容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
線路長度從0.3km到400km均應能夠穩定準確測試
ZSXL-Y 輸電線路異頻參數測試系統、線路參數測量儀測量分辨率 電容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
測量準確度 電容 ≥1μF時，±1%讀數±0.01μF
＜1μF時，±3%讀數±0.01μF
阻抗 ≥1Ω時，±1%讀數±0.01Ω
＜1Ω時，±3%讀數±0.01Ω
阻抗角 測試條件：電流＞0.1A
±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V)
保護功能護功能 儀器具有過流、過壓、接地等保護功能。 儀器面板帶有三相保險，過流過壓都是通過保險保護儀器安全和操作人員安全(前提是按照高壓試驗安全操 作要求，將儀器大地端子可靠接地)，不會燒壞儀器。
波形畸變率 正弦波，畸變率＜2%。
絕緣性能、抗震性能   絕緣電阻(MΩ)
電源輸入端 大于10 MΩ
電流輸出端 大于10 MΩ
電壓測量端 大于10 MΩ
耐壓強度 1.5kV，1min，無擊穿飛??；滿足長途、惡劣路面運輸,試驗室做0.5m跌落試驗后能可靠穩定測試
抗干擾參數 抗干擾電流 線路首末兩端短接接地時不小于50A。 能在儀器輸出信號與干擾信號之比為1：10的條件下穩定準確完成測試。 具有二相線路工頻參數測試的功能。
重量 主機65Kg
ZSXL-Y 輸電線路異頻參數測試系統、線路參數測量儀使用環境 使用環境：環境溫度：-15℃～40℃；相對濕度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

輸電線路的常見問題及維護對策

1.電桿積水冰凍
　　電桿積水冰凍主要是因為電桿積水，水分進入到電桿內部，冰凍以后膨脹對電桿造成破壞。

在維護工作中應該做好四方面的工作：

第一是在有可能積水的地段，做好封堵工作，或者將電桿外基封實；

第二是在冰凍期到來以前，對線路上所有的電桿進行不要的檢查，并針對出現的問題進行維護；

第三是在施工以前檢查電桿的質量；第四是在積水冰凍以前及時的清理，并保證水流的暢通。
　　2.倒桿塔
　　對于倒桿塔的維護工作，首先應該做好桿塔的管護工作，并且針對桿塔的出現的問題進行相應的調整，比如因質量問題要及時更換等；其次要對拉線進行必要的檢查和維護工作，從而保證整個輸電線路穩定的運行，同時及時的補全輸電線路構件損失，穩定桿塔的受力；最后在特殊天氣時增強對線路的巡檢工作，并在巡檢是注意導線連接處的受熱問題。
　　3.雷擊
　　雷擊能夠對輸電線路造成巨大的直接和間接傷害，因此要加強在此方面的維護工作。

其主要的維護策略分為四個方面：

第一嚴格落實避雷線的架設，中試控股做好防雷基本工作；

第二是降低桿塔的接地電阻，提高桿塔的抗雷擊能力；

第三是架設相應的耦合地線，以對雷擊電流進行分流；第四是增強線路的絕緣性，并裝置自動重合閘。
　　4.線路觸電
　　中試控股線路觸電給線路維護人員帶來了生命威脅，因此應該對這方面的維護工作給予高度的重視。

在實際維護工作中，首先應該保證維護人員進行作業時相關工具的絕緣性和作業活動的安全距離；其次應該嚴格的規范接地操作的規范性，做好自我防護工作；最后應該做好桿塔工作的監護工作，保證維護工作的有效性。
