一個串聯電路中，要想發生諧振，需要滿足一定的條件。

串聯諧振電路特點

總阻抗值最小，電源電壓一定時，電流最大，電路呈電阻性，電容或電感上的電壓可能高于電源電壓。

串聯諧振時電路中的能量變化

電路向電源吸收的 Q=0 。諧振時電路能量交換在電路內部的電場與磁場間進行，電源只向R提供能量。

高電壓可能會損壞設備，在電力系統中應避免發生串聯諧振，而串聯諧振在無線電工程中有廣泛應用。

串聯諧振電路的應用

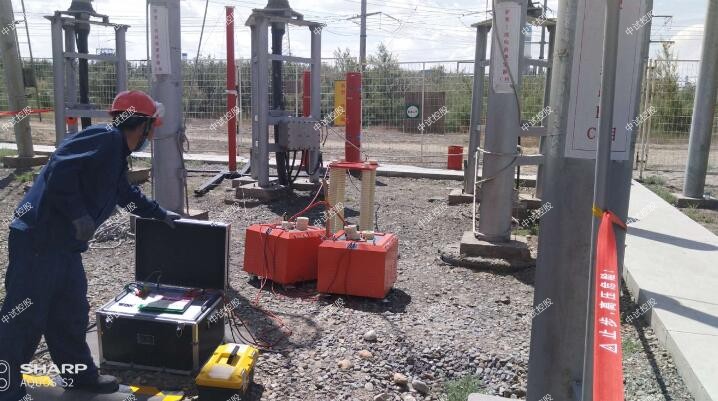

中試控股10KV電纜打耐壓試驗裝置利用串聯諧振產生工頻高電壓，應用在高電壓技術中，為變壓器等電力設備做耐壓試驗。可以有效的發現設備中危險的集中性缺陷，是檢驗電氣設備絕緣強度的最有效和最直接的方法。

在收音機中，中試控股常利用串聯諧振電路來選擇電臺信號，這個過程叫做調諧。下圖即為其典型電路。

當各種不同頻率信號的電波在天線上產生不同頻率的電信號，經過線圈1L感應到線圈2L。如果振蕩電路對某一信號頻率發生諧振時，回路中該信號的電流最大，則在電容器兩端產生一高于此信號電壓Q倍的電壓CU，而對于其它各種頻率的信號，因為沒有發生諧振，在回路中電流很小，從而被電路抑制掉，所以，可以改變電容C，以改變回路的諧振頻率來選擇所需耍的電臺信號。

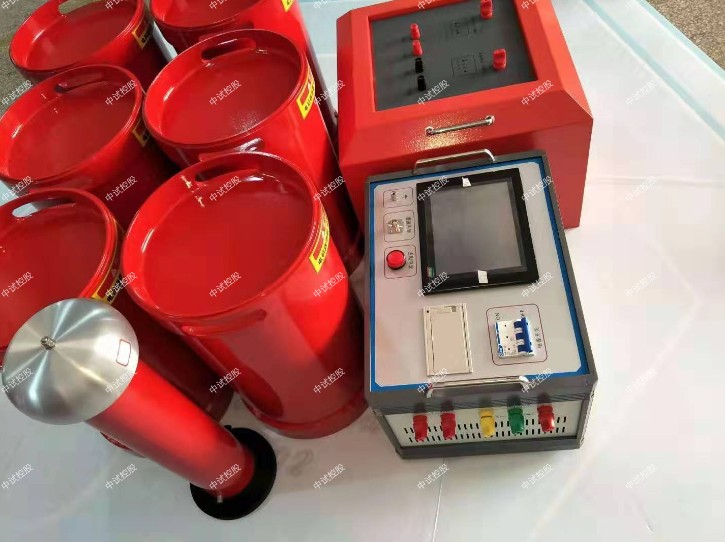

ZSBP-22kVA/22kV 變頻串聯諧振耐壓試驗裝置、10KV電纜打耐壓試驗裝置
一、 滿足試品范圍

1、10kV/25mm2電纜1km交流耐壓試驗，電容量≤0.1576uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2、10kV/120mm2電纜0.6km交流耐壓試驗，電容量≤0.1562uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

3、10kV/300mm2電纜0.5km交流耐壓試驗，電容量≤0.1877uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

4、10kV/630mm2電纜0.2km交流耐壓試驗，電容量≤0.102uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

特征
變頻串聯諧振耐壓試驗裝置，中試控股采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小，在國內外得到了廣泛好評和應用，是當前高電壓試驗的新方法和潮流。

我中試控股公司調頻諧振裝置主要功能及其技術特點：

1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。

2、整個裝置單件重量很輕，便于現場使用。

3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便用戶根據現場情況靈活選擇，提高試驗速度。

4、能存儲和異地打印數據，存入的數據編號是數字，方便用戶識別和查找。

5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

6、中試控股采用DSP平臺技術，可根據用戶需要增減功能和升級，人機交換界面更為人性化。

7、ZSBP-22kVA/22kV 變頻串聯諧振耐壓試驗裝置、10KV電纜打耐壓試驗裝置所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。

8、設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。

9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。

中試控股35kV電纜長度1km諧振交流耐壓裝置
設計兩節電抗器，則單節電抗器為202.5kVA/135kV/1.5A/276H，裝置總容量為405kVA。

驗證：
1、110kV/300mm長度0.5km電纜的交流耐壓試驗，電容量≤0.0735uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。
使用電抗器兩節并聯，則L=350/2=175H
2、35kV/300mm長度1km電纜的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

使用電抗器兩節并聯，則L=276/2=138H

當回路發生串聯諧振時,X1=Xc,Uc=U/RXc=U/RXL。其中XL為回路感抗,Xc為回路彎抗,U為勵磁電壓,Uc為試品承受電壓。設諧振回路的品質因數為Q,則Uc=QU,即被試品上獲得的電壓為勵磁電壓的Q倍,被試品上獲得的容量也為試驗電源容量的Q倍,就實現了用低電壓小容量試驗變壓器對大容量試品進行交流耐壓試驗的目的。

交流耐壓試驗是電力設備絕緣強度有效和直接的方法，是電力預防性試驗的一項重要內容。
此外，由于交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，因此交流耐壓試驗是電力設備安全運行的一種重要手段。一般變頻串聯諧振試驗裝置來進行交流耐壓試驗。
試驗電壓的確定
交流耐壓試驗中，關鍵的問題就是正確選擇試驗電壓的數值，一方面要求能保證絕緣水平，另一方面要考慮因試驗電壓過高而引起的絕緣劣化。

一般應考慮以下幾個因素：
1、中試控股在被試品上可能產生過電壓的數值、持續時間及其次數。如被試品遭受較高過電壓的可能性極小，則可不必采用過高的試驗電壓；如被試品（如直接與架空線連接的發電機）可能遭受到較高的過電壓時，則應適當提高試驗電壓的數值。
2、ZSBP-22kVA/22kV 變頻串聯諧振耐壓試驗裝置、10KV電纜打耐壓試驗裝置電氣設備設計時采用的絕緣水平。
3、設備絕緣的狀況。設備在運行中由于各種條件的影響，使絕緣逐步劣化，絕緣性能下降，故在確定試驗電壓時，應考慮到絕緣損傷的程度和運行年限。例如，運行中設備的試驗電壓應為出廠時的75%~90%。
被試品是否被穿可按下述各種情況進行判斷：
       1、根據試驗時接入的表計進行分析，一般情況下，若電流表突然上升，則表明被試品擊穿（過流繼電器動作，自動跳閘）。但當被試品的容抗XC  與試驗變壓器的漏抗 XL之比不大于2時，雖然被試品擊穿，電流表指示也不會發生明顯的變化，有時還可能出現電流表指示反而下降的情況。
       若出現這種情況，應根據在高壓側的測量電壓裝置高壓側的電壓，被試品若擊穿，其電壓表只是要突然下降，而在低壓側測量的電壓表也要下降，但有時很不明顯。
       2、根據試驗控制回路的狀況進行分析。若過流繼電器整定值適當，則被試品擊穿時過流繼電器動作，電磁開關即跳閘。若整定值過小，可以在升壓過程中因被試品的電容電流過大而使過流繼電器動作而跳閘。
       3、根據被試品狀況進行分析。試驗過程中，如被試品發出響聲、斷續放電響聲、冒煙、產生氣體、有焦臭味、及燃燒等都是不能容許的，應查明原因。如查明這種情況來自被試品絕緣部分，則可以認為被試品存在問題或已確實被。
