35KV電纜打耐壓試驗裝置

時間：2021-02-20

35KV電纜打耐壓試驗裝置

試驗時注意事項

1、中試控股在做試驗時，變頻電源與電抗器之間的距離盡可能為大，以避免發生安全事故；

2、35KV電纜打耐壓試驗裝置的變頻電源部分為觸摸屏形式，在點動屏幕時，動作要輕，如果在觸屏操作時用力過猛或速度太快，就有可能無法進入下一個菜單或機器不能啟動；需要按一下復位鍵再返回主菜單，間隔5秒鐘之后再啟動，或者直接關閉電源再啟動；

3、在對設備進行參數設置時，“裝置電壓”這一欄不能更改，“裝置電壓”指的是出廠試驗時與分壓器配套設置的，如果“裝置電壓”改變了，分壓器采樣信號就會有所改變，測出來的試驗電壓有可能偏大或偏小，對被試品的耐壓試驗就有一定的影響。所以試驗人員在裝置開機時就要把“裝置電壓”記錄下來，以避免裝置電壓在誤動以后，好查閱并更改；

4、在做電容量較大或損耗較高的被試品試驗時，例如“發電機，容量大的電機，1.5km以上的電纜”，系統Q值較低，設置“輸出電壓”為30V～50V之間，在一般情況下，“輸出電壓”設置為10V～20V之間。在做10kV以下，長度500m以內電纜試驗時，應選擇較低的勵磁電壓，“輸出電壓”為設置10V。否則，在找諧振點時，中試控股試驗電壓會超過被試品的額定耐壓值，這時系統Q值較高，容易造成被試品擊穿。

ZSBP-88kVA/22kV 變頻串聯諧振試驗裝置、35KV電纜打耐壓試驗裝置
一、被試品對象及試驗要求：
10kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.751uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

10kV/5000kW電機的交流耐壓試驗，電容量≤0.03uF，試驗頻率45-65Hz，試驗電壓16kV，試驗時間1min。

二、工作環境：

1. 環境溫度：－150C –45 0C;

2. 相對濕度：≤90%RH;

3. 海拔高度: ≤3000米；

三、裝置主要技術參數及功能：

1. 額定容量：88kVA；

2. 輸入電源：單相220或三相380V電壓，頻率為50Hz；

3. 額定電壓：22kＶ；

4. 額定電流：4A；

5. 工作頻率：30-300Hz；

6. ZSBP-88kVA/22kV 變頻串聯諧振試驗裝置、35KV電纜打耐壓試驗裝置裝置輸出波形：正弦波

7. 波形畸變率：輸出電壓波形畸變率≤1%；

8. 工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；

9. 溫升：額定負載下連續運行5min后溫升≤65K；

10. 品質因素：裝置自身Q≥30(f=45Hz)；

11. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12. 測量精度：系統有效值1.5級；

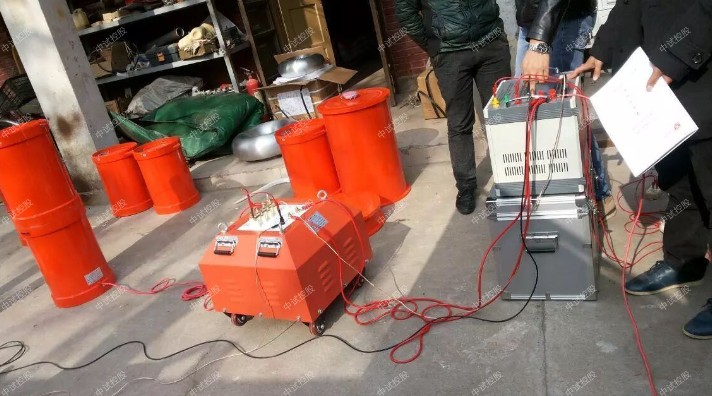

　中試控股串聯諧振試驗裝置通常包括調頻電源、諧振電抗器、勵磁變壓器以及分壓器等，其中串聯諧振回路由電容和諧振電抗器共同構成，電容分壓器與被試品并聯以測得其諧振電壓值的大小，同時為過電壓保護信號之用;調頻調壓功率通過激勵變壓器耦合到串聯諧振回路從而為其提供激勵功率。

　　下面我中試控股給大家講講串聯諧振試驗裝置的操作方法：

　　試驗前，首先應根據被試品確定試驗電壓，測量或查閱確定試品電容量。然后選擇適當參數(電感量、額定電流、額定電壓)的諧振電抗器及數量，進行試驗接線。

　　(1)完成被試品的放電及其接地操作。確保無對外引線，采取各種安全保護措施。

　　(2)做好被試品絕緣電阻的測量工作。確保其阻值符合要求。

　　(3)中試控股科學進行試驗設備布置，確保諧振電抗器安裝穩定。同時做好相關設備的接地工作。

　　(4)ZSBP-88kVA/22kV 變頻串聯諧振試驗裝置、35KV電纜打耐壓試驗裝置根據圖紙做好線路接連，并做好接線、分壓器檔位以及試驗電源容量的檢查工作。首先閉合試驗電源開關。接下來對變頻電源及工作電源開關進行閉合。待工作穩定后再對變頻電源主回路開關進行閉合。其中保護電壓通常是試驗電壓的1.1-1.2倍之間。

　　(5)ZSBP-88kVA/22kV 變頻串聯諧振試驗裝置、35KV電纜打耐壓試驗裝置根據規定升壓速度標準均勻進行升壓。調整電壓調節旋鈕，使輸出電壓值為試驗電壓值的3%一5%之問，從而控制系統頻率。并對勵磁電壓值以及試驗電壓值做好觀察記錄。如果滿足勵磁電壓最小值而試驗電壓最大值的條件。此時的頻率即為系統諧振頻率。

　　(6)中試控股發生諧振以后，根據要求將電壓調節到符合試驗電壓要求。期間做好高壓回路監視工作，確保被試品無異常，達到試驗規定時間以后把電壓歸零。再切斷主回路的、控制回路的以及電源的開關。切斷試驗電源開關，做好放電工作后結束試驗。
