10kv電纜打耐壓的設備

目前,GIS的現場交流耐壓試驗一般采用三種試驗設備,即工頻試驗變壓器,調影式申聯諧振耐壓試驗裝置和調頻式串聯諧振耐壓試驗裝置。

工頻試驗變壓器由于其設備龐大笨重、現場運輸困難,一般僅適宜于在現場進行110V電壓等級的GIS,且試驗過程中若被試品發生閃絡或擊穿,短路電流極易燒傷被試品。

自從有了中試控股串聯諧振耐壓試驗裝置以后,現場已很少再使用工頻試驗變壓器作耐壓設備。

中試控股10kv電纜打耐壓的設備采用鐵芯氣隙可調節的高壓電抗器,其缺點是噪音大、機械結構復雜、設備笨重、運輸困難,但試驗電壓類率一般為工頻。

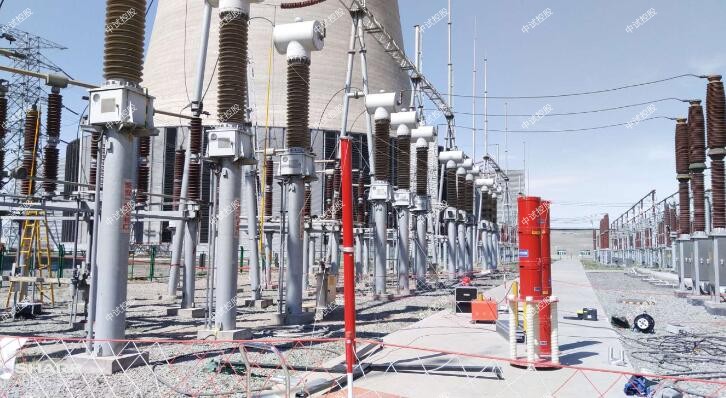

隨著電子技術的進步,其可靠性已大大提高。IECS17和GB7674均認為試驗電壓頻率在10-300Hz范圖內與工頻電壓試驗基本等效。目前國內外大多采用調頻式串聯諧振耐壓試驗裝置進行GIS現場交流耐壓試驗

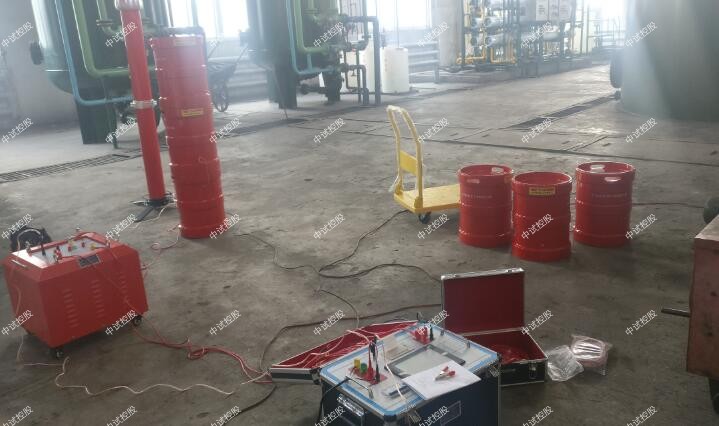

  ZSBP-1000kVA/500kV變頻諧振試驗裝置、10kv電纜打耐壓的設備

（四）設備主要配置及技術參數說明：

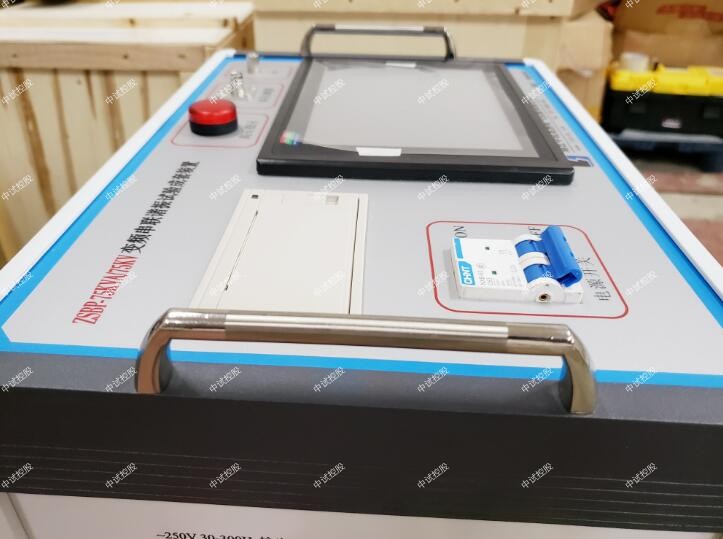

1.變頻電源一臺：

額定功率：40kVA；

輸入電壓： 380/220V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～80A

重量：28kg

2.  高壓諧振電抗器（共10臺）：100KVA/50KV

額定工作電壓：50kV

額定工作電流：2A

額定電感量：95H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：65kg

3.  激勵變2臺：

額定容量：20kVA

輸入電壓：500V

輸出電壓：2/4/8/20Kv

重量：90kg

4.電容分壓器一臺： 500kV純電容式

   自身電容量：1000pF

   工作頻率：30～300Hz

分壓比：3000:1

   不確定度：1.5%±200V

   額定電壓:500kV

   重量：30kg

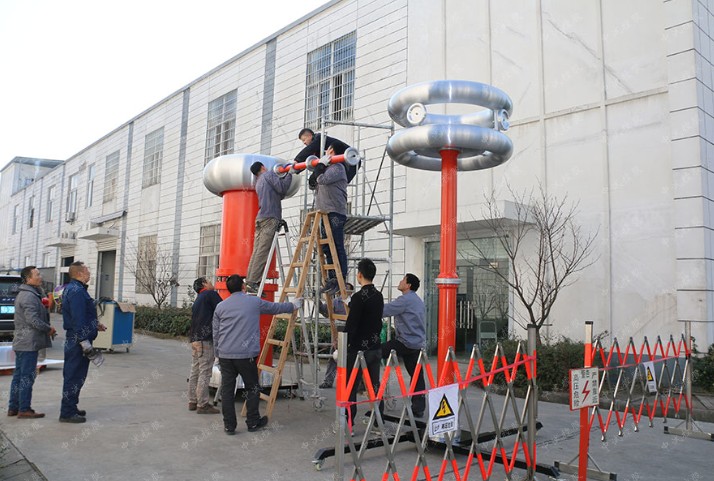

（1)串聯諧振(電壓諧振)法。當試驗變壓器的額定電壓不能滿足所需試驗電壓，但電流能滿足被試品試驗電流的情況下，可用串聯諧振的方法來解決試驗電壓的不足。

（2)并聯諧振(電流諧振）法。當試驗變壓器的額定電壓能滿足試驗電壓的要求，但電流達不到被試品所需的試驗電流時，可采用并聯諧振對電流加以補償，以解決試驗電源容量不足的問題。

（3）中試控股串并聯諧振法。除了以上的串聯、并聯諧振外，當試驗變壓器的額定電壓和額定電流都不能滿足試驗要求時，可同時運用串、并聯諧振線路，也稱為串并聯補償法。

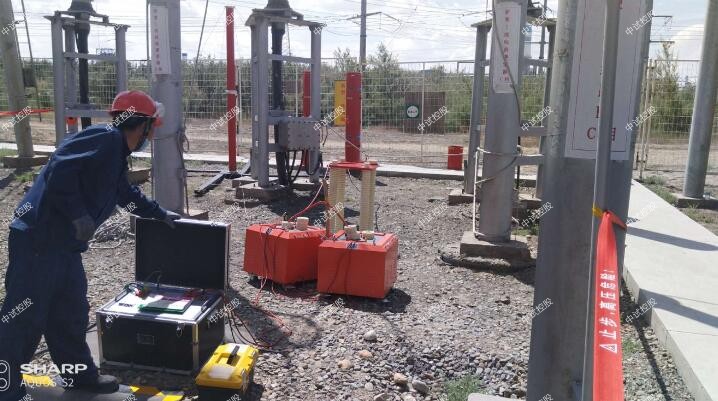

 （1)應該先調諧，再升壓。當采用串聯諧振試驗裝置時，試驗電壓的頻率應不低于40Hz，全電壓下耐受時間為60s。試驗時，應在較低的激磁電壓下調諧電感或頻率找諧振點，當被試品上電壓達到很高時，即達到試驗回路的諧振點，可以開始升壓進行試驗。

（2）諧振試驗回路品質因數Q值的高低與試驗設備、試品絕緣表面干燥清潔程度及高壓引線直徑大小、長短有關，因此試驗宜在天氣晴好的情況下進行。試驗設備、試品絕緣表面應干燥、清潔。中試控股盡量縮短高壓引線的長度，采用大直徑的高壓引線，以減小電暈損耗。提高試驗回路品質因數Q值。

沒有正確地考慮影響絕緣特性的大氣條件。由于氣壓、溫度和濕度對火花放電電壓及擊穿電壓都有一定影響，若不考慮這些因素就可能導致設備不合格的結論。
