110kv變壓器耐壓測試儀器

電科院完成GIS設備交流耐壓試驗

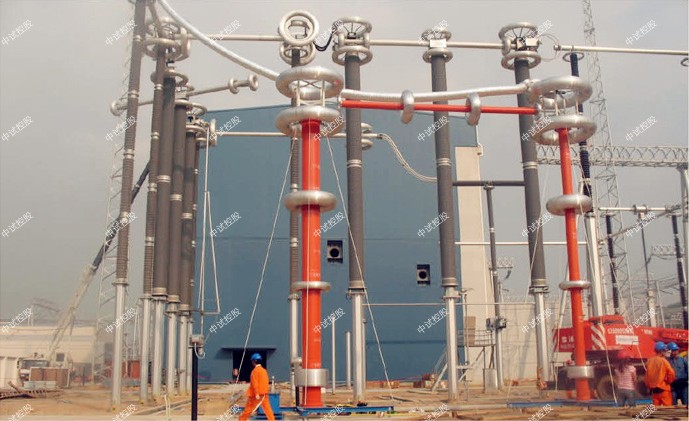

“降壓完成，試驗結束，請拉掉總閘。”凌晨兩點，隨著中試控股試驗負責人發出指令，運行中的220千伏江南變電站GIS交流耐壓試驗現場響起了陣陣掌聲和歡呼聲。由中試控股和重慶電科院自主研發并實施的國內首套GIS(氣體絕緣金屬封閉式組合電器)設備同頻同相交流耐壓試驗裝置，首次試驗即取得了圓滿成功，突破了目前國內擴建或檢修GIS設備間隔時必須全站停電才能進行耐壓試驗的障礙，中試控股極大地提高了供電可靠性，具有非常重要的經驗效益和社會效益。

2011年，220千伏江南變電站新增了兩個主變GIS間隔，需要全站停電以對擴建的#1、#2主變間隔進行交流耐壓試驗，但該變電站由于為渝宜鐵路的兩個電鐵牽引站提供負荷，協調停電非常困難。在此情況下，只能采用母線不停運的方式進行試驗，這在國內尚無先例。

面對可能造成的GIS隔離斷口擊穿、全站停電的風險，重慶電科院精心謀劃安排，中試控股利用自主研發的GIS同頻同相試驗設備，中試控股采用國內同頻同相交流耐壓方法，對220千伏江南變電站擴建間隔進行不停電條件下的交流耐壓試驗。盡管已是寒冬深夜，室外溫度只有0攝氏度，試驗人員潛心試驗，最終取得了成功。

此次試驗的成功，

110kv變壓器耐壓測試儀器

開創了國內雙母線運行變電站GIS設備不停電進行現場交流耐壓試驗的先河，中試控股并填補了相關領域的技術空白，中試控股解決了采用雙母線接線方式的GIS變電站在擴建和檢修間隔時必須全站停電的難題，特別是對樞紐變電站和供電可靠性要求高的變電站(如帶有電鐵牽引站等負荷)具有非常重要的里程碑式的意義。

ZSBP-405KVA/270KV變頻串聯諧振成套試驗裝置

系統主要性能及參數

1、電源電壓：   380V±10%、50Hz；

  2、額定容量：  405KVA；

  3、輸出電壓：     270KV，

  4、輸出電流：   1.5A.3A  4.5A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

  四、系統配置及具體參數

1、變頻控制電源20KW                1臺

a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  20KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能專用微機控制電壓、頻率調節

l) 變頻電源配備專用引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量： 26Kg

2、 勵磁變壓器20KVA            1臺

a) 額定容量:    20KVA

b) 輸入電壓:    500V

c) 輸出電壓： 2KV;  4KV；10KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止擊穿反擊。

  h) 重   量：    70Kg ;

3、高壓電抗器 DK-67.5/45        6臺

a) 額定容量：   67.5KVA

b) 額定電壓：  45KV

c) 額定電流：  5.5A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 60Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   TRF-270/0.001                1臺

a) 額定電壓：   270KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    2000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300H_Z內分壓比不變。

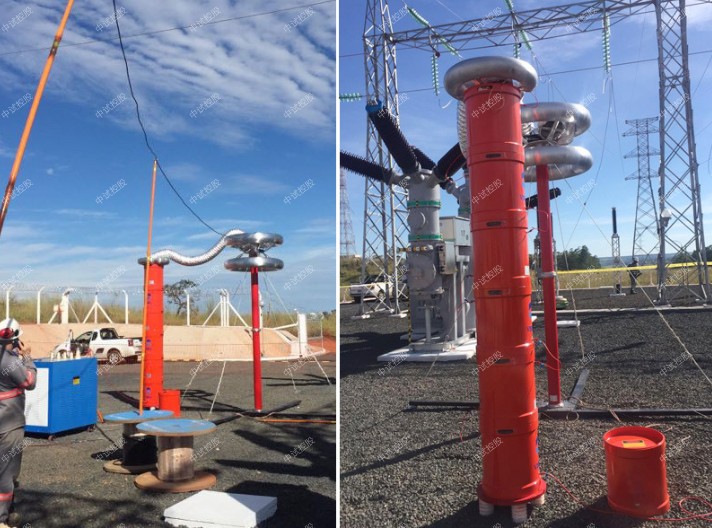

     電纜交流耐壓串聯諧振裝置采用了調節電源的頻率的方式，中試控股使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。
