35kV、2km串聯諧振試驗設備

由于電容器上電壓不能突變,瞬時放電電流將會很大,極易造成功率管的過流損壞,此時必在功率器件的允許短路時間內采取保護措施,可以通過研制合理有效的保護電路予以克服。相反,并聯諧振式逆變器采用電流源供電,逆變器輸入端末端串接有一大濾波電感,在逆變器發生短路故障時,短路電流的上升將會受到此濾波電感的抑制,功率器件的短路保護就相對比較容易實現。但是,為了能使電感上的能量及時釋放,必須時刻保持電感通路,當逆變器負載開路中試控股時,就會在電感上感生很大的電動勢,并加在開關管上,極易造成開關管的過壓擊穿,負載開路保護相對困難。

110kVT管GIS諧振/63000kVA主變，10kV電纜5km,35kV2km簡介
ZSBX-110kV套管GIS變頻串聯諧振

串聯諧振是電壓最高還是中試控股電流最大及為什么要保持輸出電壓恒定

在電阻、電感及電容百所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的度電壓U與電流I的相位相同，電路呈現純電阻性，這就是回串聯諧振。當電路發生串聯諧振時電路的阻抗Z=√R2 (XC-XL)2=R，電路中總阻答抗最小，電流達到最大值。
首先LC串聯諧度振，電路的整體阻抗為0歐，那么RLC串聯諧振的整體阻抗為R的阻值。
這時候電問路的電流等于U/R。而由于串聯，流過 阻 容 感（RLC）的電流式相同的，那么電感上答的電壓為感抗乘電流，電容上的電壓幅值和電感上相同。
我們把R減小，那么電流就會加大，回電阻為0的話，理論上電流等于無窮大，那么電感電容上的電壓答也都分別是無窮大。
換句話說，電阻值的大小直接影響到電感上輸出電壓的高低。減小電阻值很容易得到高電壓，這是很危險的。
所以我們要控制輸出電壓大小作為保護。

110kV套管GIS諧振/63000kVA主變，10kV電纜5km,35kV2km特征
試品對象：
1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
3、110kV系統的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過265kV，試驗時間1min。
4、110kV/63000kVA主變全絕緣的交流耐壓試驗，中試控股電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓不超過160kV，試驗時間1min。

額定容量：405kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓：45kV；90kV；270kV；
額定電流：9A；4.5A； 1.5A；
工作頻率：30-300Hz；
35kV、2km串聯諧振試驗設備輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；
10kV電纜5km,35kV2km
激勵變壓器ZSJLB-18kVA/4/8/16kV/0.4kV                      1臺
額定容量：18kVA；
輸入電壓：0-400V，單相；
輸出電壓：4/8/16kV
結    構：干式；
重    量：約75kg；

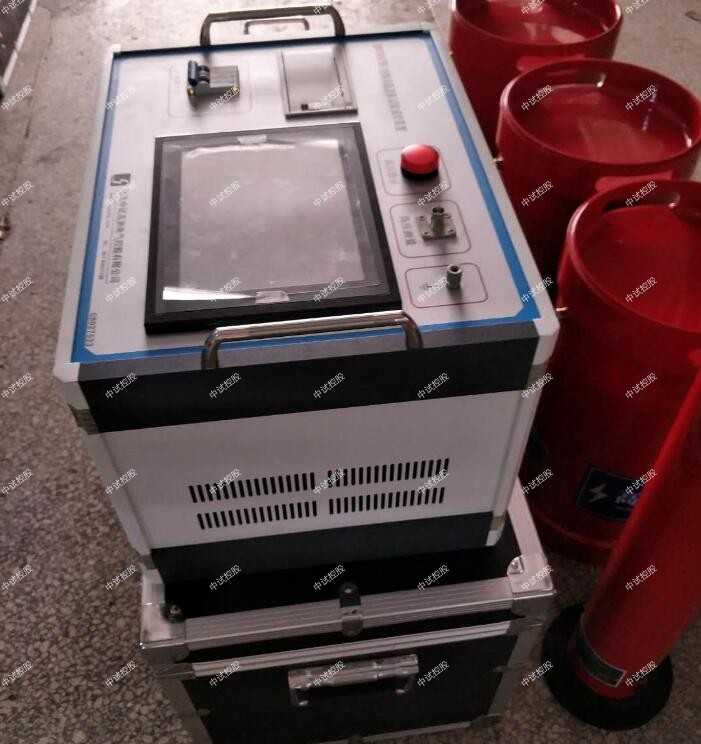

變頻電源ZSXB-F-18kW/220/380V              1臺
額定輸出容量：18kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：45A
額定輸出電流：45A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運 行 時間：額定容量下連續60min
額定容量下連續運行60min元器件zui高溫度≤65K;
噪 聲 水平：≤50dB

高壓電抗器ZSDK-67.5kVA/45kV                    6節
額定容量：67.5kVA;
額定電壓：45kV；
額定電流：1.5A；
電 感 量：85H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約70kg；

電容分壓器ZSFRC-270kV/500pF                      1套
額定電壓：270kV；
高壓電容量：500pF
介質損耗：tgσ≤0.5%；
分 壓 比：3000：1
35kV、2km串聯諧振試驗設備測量精度：有效值1.5級;
重    量：約26kg；
