10kV變頻串聯諧振耐壓裝置

并聯諧振式逆變器采用電流源供電,逆變器輸入端末端串接有一大濾波電感,在逆變器發生短路故障時,短路電流的上升將會受到此濾波電感的抑制,功率器件的短路保護就相對比較容易實現。但是,為了能使電感上的能量及時釋放,必須時刻保持電感通路,當逆變器負載開路中試控股時,就會在電感上感生很大的電動勢,并加在開關管上,極易造成開關管的過壓擊穿,負載開路保護相對困難。

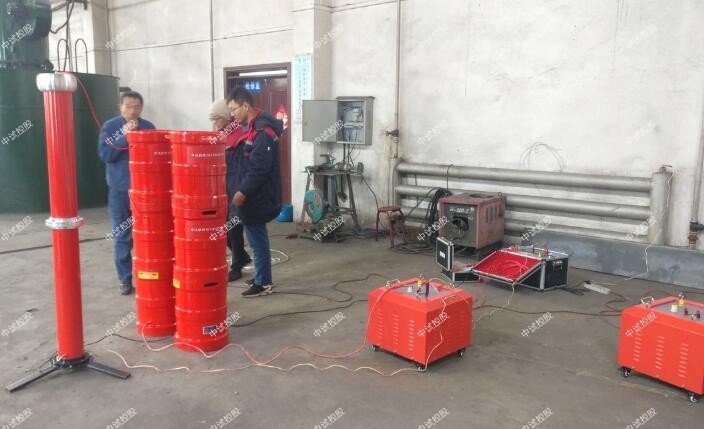

ZSBP-132KVA/22KV變頻諧振裝置 (10kV變頻串聯諧振耐壓裝置)

首先，提出rlc串聯諧振電路中為什么要保持輸出電壓恒定這個問題
首先LC串聯諧振，中試控股電路的整體阻抗為0歐，那么RLC串聯諧振的整體阻抗為R的阻值。
這時候電路的電流等于U/R。而由于串聯，流過 阻 容 感(RLC)的電流式相同的，那么電感上的電壓為感抗乘電流，電容上的電壓幅值和電感上相同。
我們把R減小，那么電流就會加大，電阻為0的話，理論制上電流等于無窮大，那么電感電容上的電壓也都分別是無窮大。
換句話說，中試控股電阻值的大小直接影響到電感上輸出電壓的高低。減小電阻值很容易得到高電壓，這是很危險的。
所以我們中試控股要控制輸出電壓大小作為保護。

10kV3km電纜耐壓諧振裝置特征
試驗對象：10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

額定容量：132kVA;

輸入電源：三相380V電壓，頻率為50Hz;

額定電壓： 22kV;

額定電流： 6A;

工作頻率：30-300Hz;

ZSBP-132KVA/22KV變頻諧振裝置輸出波形：正弦波

波形畸變率：輸出電壓波形畸變率≤1%;

工作時間：額定負載下允許連續5min;過壓1.1倍1分鐘；

溫  升：額定負載下連續運行5min后溫升≤65K;

品質因素：裝置自身Q≥30（f=45Hz）;

保護功能： 對被試品具有過流、中試控股過壓及試品閃絡保護（詳見變頻電源部分）;

測量精度：10kV3km電纜耐壓諧振裝置有效值1.5級；

激勵變壓器ZSJLB-6kVA/1kV/0.4kV          1臺

額定容量：6kVA；

輸入電壓：0-400V，單相；

輸出電壓：1kV

結   構：干式；

重   量：約42kg；

變頻電源ZSXB-F-6kW/220/380V            1臺

額定輸出容量：6kW

工作電源：220/ 380±10%V（單/三相），工頻

輸出電壓：0 –400V，單相，

額定輸入電流：15A

額定輸出電流：15A

電壓分辨率： 0.01kV

10kV變頻串聯諧振耐壓裝置電壓測量精度：1.5%

頻率調節范圍：30 – 300Hz

頻率調節分辨率：≤0.1Hz

頻率穩定度：   0.1%

運 行 時 間：額定容量下連續5min

額定容量下連續運行5min元器件zui高溫度≤65K;

噪 聲 水 平：≤50dB

高壓電抗器ZSDK-44kVA/22kV            3節

額定容量：44kVA;

額定電壓：22kV；

額定電流：2A；

電 感 量：55H/單節；

品質因素：Q≥30 (f=45Hz)；

結   構：干式；

重   量：約42kg；

電容分壓器ZSFR-30kV/6000pF            1套

額定電壓：30kV；

高壓電容量：6000pF

介質損耗：tgσ≤0.5%；

分 壓 比：1000：1

測量精度：有效值1.5級;

重   量：約6kg；

10kV變頻串聯諧振耐壓裝置支持多種試驗模式 ：
10kV變頻串聯諧振耐壓裝置支持“自動調諧+手動調壓”，“自動調諧+自動調壓”，“手動調諧+手動調壓”等試驗模式，推薦使用“自動調諧+手動調壓”模式，中試控股變頻串聯諧振試驗裝置既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高。

試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，中試控股并具有自動計時及操作提示功能;全觸控屏操作及顯示，變頻串聯諧振試驗裝置具備試驗數據保存和查詢功能。
