110kV變電站新建工程電氣交接試驗儀器

變電站二次設備包括哪些？
變電一次設備主要有：
110kV變電站新建工程電氣交接試驗儀器主變壓器及其附屬設備，GIS設備，開關柜設備，接地變壓器。站用變壓器，動態無功補償裝置，中試控股其他附屬設備如中性點接地隔離開關、中性點避雷器、零序電流互感器等。
二次設備有：
1、綜合自動化設備：其中包括線路保護測控柜，主變壓器保護測控柜，電能計量屏，頻率電壓緊急控制裝置，電能質量監測柜，二次安防設備，電力調度數據網接入設備柜，升壓站微機監控系統，電壓無功控制裝置，通信接口柜，主機、工程師、遠動等三種工作站，微機五防系統，網絡設備，衛星對時裝置，視頻監視及門禁系統等。
2、一體化電源系統：其中包括直流電源成套裝置，交流不間斷電源（UPS）。
3、通信設備：光端機，綜合配線柜，程控調度交換機，數據通信網設備等設備。

變電站二次設備室有哪些硬件
綜合保護裝置、測控裝置、通迅裝置、后臺機、電度表、遠動、保護管理機、消防、監控、故障錄波器、GPS對時鐘、五防機等，看變電站大小確定。UPS一般散熱比較大不且電池占地方，不和二次設備放在一個屋子，但必須有。

110kV變電站新建工程電氣交接試驗儀器發電廠和變電站一次設備,二次設備哪些,有區別嗎
1、一次設備包括：發電機（電動機）、變壓器、斷路器、隔離開關、自動開關、接觸器、刀開關、母線、輸電線路、電力電纜、電抗器等。

2、二次設備包括：測量表計、絕緣監察裝置、控制和信號裝置、繼電保護及自動裝置、直流電源設備、高頻阻波器、備自投裝置。

3、區別：

1、所包含設備特點不同：中試控股一次設備是直接用于生產和使用電能的設備，二次設備是對一次設備進行監察的補助設備。

2、在電力系統中的作用不同：一次設備相互連接，構成發電、輸電、配電或直接用于生產的電氣主回路稱為一次回路或一次接線系統；二次設備電力二次設備是對電力系統內一次設備進行監察，測量，控制，保護，調節的輔助設備，不直接和電能產生聯系的設備。

110kV變電站新建工程電氣交接試驗儀器中試控股ZS系列
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置
工頻耐壓試驗裝置

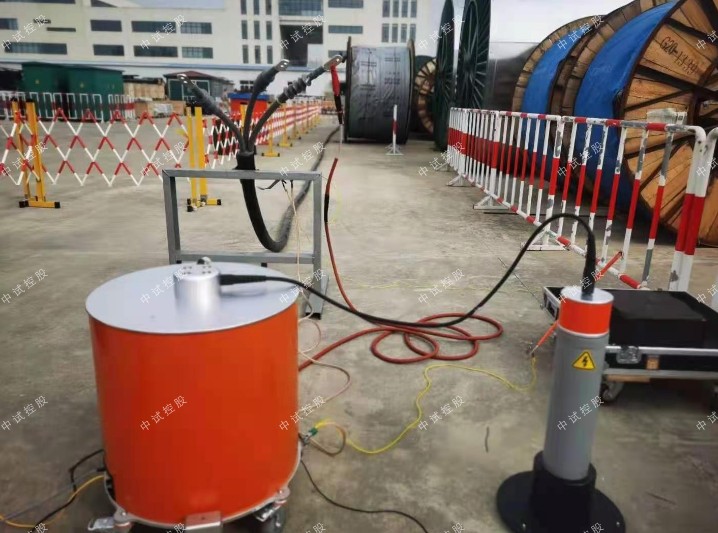

3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

新建變電站電氣部分要做哪些試驗項目

一、主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、溫度表校驗
二十一、交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

110kV變電站新建工程電氣交接試驗儀器變壓器局部放電是怎樣產生的 如何防止

局部放電主要是變壓器、互感器以及其他一些高壓電氣設備在高電壓的作用下，其內部絕緣發生的放電。中試控股這種放電只存在于絕緣的局部位置，不會立即形成整個絕緣貫通性擊穿或閃絡，所以稱為局部放電。局部放電量很微弱，靠人的直覺感覺，如眼觀耳聽是察覺不到的，只有靈敏度很高的局部放電測量儀器才能把它檢測到。

中試控股電力變壓器內部絕緣在運行中長期處于工作電壓的作用下，特別是隨著電壓等級的提高，絕緣承受的電場強度值很高，在絕緣薄弱處很容易產生局部放電，產生局部放電的原因是:電場過于集中于某點，或者說某點電場強度過大，如固體介質有氣泡，雜質未除凈;油中含水、含氣、有懸浮微粒;不同的介質組合中，在界面處有嚴重電場畸變。局部放電的痕跡在固體絕緣上常常只留下一個小斑，或者是樹枝形痕。在油中，則出現一些分解的小氣泡。

局部放電時間雖短，能量也很小，但具有很大的危害性，它的長期存在對絕緣材料將產生較大的破壞作用，一是使鄰近局部放電的絕緣材料，受到放電質點的直接轟擊造成局部絕緣的損壞，二是由放電產生的熱、臭氧、氧化氮等活性氣體的化學作用，使局部絕緣受到腐蝕老化，電導增加，最終導致熱擊穿。運行中的變壓器，內部絕緣的老化及破壞，多是從局部放電開始。

中試控股電力變壓器局部放電的檢測方法一般有:

(1)電測法。利用示波儀或無線電干擾儀，中試控股查找放電的特征波形或無線電干擾程度。

(2)超聲波測法。檢測放電中出現的聲波，并把聲波變換為電信號，錄在磁帶上進行分析，利用電信號和聲信號的傳遞時間差異，可求得探測點到放電點的距離。

(3)110kV變電站新建工程電氣交接試驗儀器化學測法。檢測油中各種溶解氣體的含量及增減變化規律。該測試法可發現油中的組成、比例以及數量的變化，從而判定有無局部放電(或局部過熱)。

此外，近年來還研制出中試控股局部放電在線檢測儀，能在變壓器運行中進行自動檢測局部放電。

為防止局部放電的發生，制造單位應對變壓器進行合理的結構設計;精心施工，提高材料純凈度，嚴格處理各個環節的質量。運行單位應加強變壓器維護、監測等工作，以有效地防止變壓器局部放電的發生。
