隔離開關壓力測試儀
時間：2021-05-19
隔離開關壓力測試儀
由于戶外隔離開關是唯一完全在大氣環境中工作、受環境氣候條件影響最直接和最嚴重的電氣設備，它的運行條件比較不好，容易產生機械或電氣方面的故障。在檢修時往往只注意更換明顯失效和斷裂的彈簧，而對那些壓力降低的彈簧無法判斷與更換，這樣在再次運行中，每個觸指電流的分布會因壓力不同而不同，差別越大電流分布越不均勻，長期運行后就會發生接觸不良而過熱。一個觸指接觸不好就會漫延整個觸指接觸不良。同時有中試控股不少隔離開關的觸指壓力可調，如果在檢修時調整壓力不夠或每個觸指的調整壓力有差別同樣會出現上述現象。
目前絕大部分檢修人員判斷導電部分接觸好壞的判據就是測量其回路電阻，認為回路電阻在合格范圍內，導電部分的檢修工作就可圓滿結束。其實不然，在產品說明書中給出的回路電阻值是整個導電回路的值，它包括接線端子、導電管、觸指觸指等部分的體電阻及接觸電阻，范圍較大、裕度較大，不能直接反映接觸電阻的變化，只能說明導電回路通路。試驗表明：兩對對觸指接觸與四對觸指接觸其回路電阻值均在合格范圍內。同樣觸指壓力大與小回路電阻值也基本沒有變化。
ZSKC-8500隔離開關觸指壓力測試儀也可用于隔離開關制造對觸指壓力的檢驗；改變壓力傳感器的形狀也能測量斷路器的觸指壓力。
技術參數
1、測量范圍：≤500 N（可制1000N） 誤差：≤1％讀數±1N
2、傳感器對應的測量直徑及觸指開距：
傳感器A（插入式模擬鉗夾）: 6mm/8mm/10mm/12mm; ±0.2mm,
傳感器B（通用定開距模擬鉗夾）：梅花觸指測量滿足Φ30-130mm;
3、傳感器信號線長度：3m
4、介電強度：電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。
5、絕緣電阻：＞2MΩ。
6、內置電池：鋰電池。
7、工作時間：≥ 6小時（可制）。
8、充電方式：專用充電器接面板鋰電池充電接口充電。
9、工作環境：-30～40℃，≤80%RH ，大氣壓力：86～106kpa
10、儀器功率：機內鋰電池≤20 W
隔離開關壓力測試儀

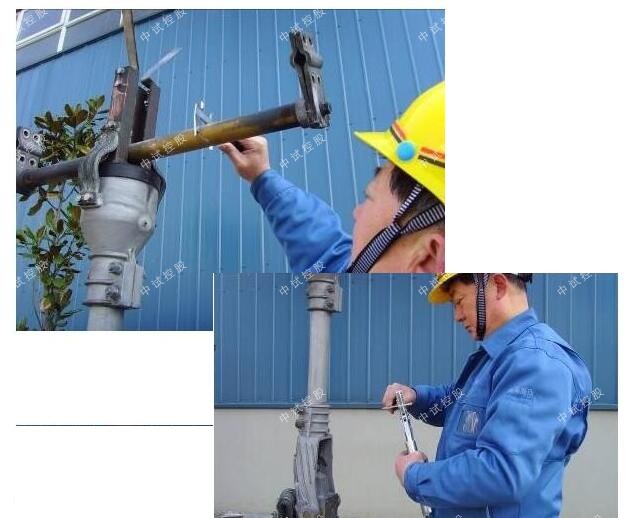

針對目前發供電系統的檢修現狀，高壓隔離開關觸指壓力測試儀，它只要將測試鉗模擬觸指的傳感器在每對觸指接觸位置張開一下，就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。
