斷路器壓力測試儀
時間：2021-05-19
斷路器壓力測試儀
目前絕大部分檢修人員判斷導電部分接觸好壞的判據就是測量其回路電阻，認為回路電阻在合格范圍內，導電部分的檢修工作就可圓滿結束。其實不然，中試控股在產品中給出的回路電阻值是整個導電回路的值，它包括接線端子、觸指等部分的體電阻及接觸電阻，范圍較大、裕度較大，不能直接反映接觸電阻的變化，只能說明導電回路通路。

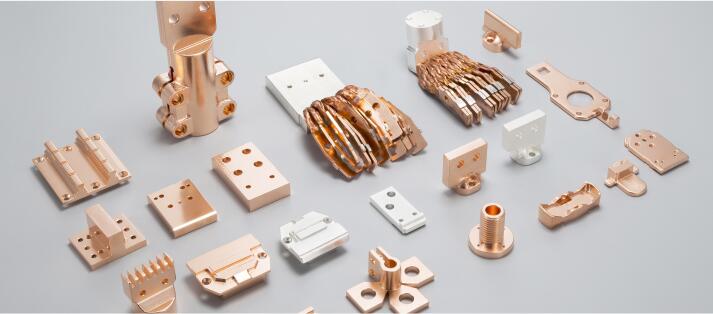

試驗表明：兩對對觸指接觸與四對觸指接觸其回路電阻值均在合格范圍內。同樣觸指壓力大與小回路電阻值也基本沒有變化。
在各類檢修導程（規程）、標準中都有測量觸指接觸壓力的規定，推薦的測量工具為彈簧秤，在實際工作中，測量觸指壓力要在高空，用彈簧秤測壓力不但不方便、不準確也不安全，有些結構的隔離開關的觸指壓力用彈簧秤根本無法測量（如剪式）。所以，要求測量觸指接觸壓力只是一紙空文。
斷路器壓力測試儀技術參數
工作環境：-10～40℃，≤80%RH大氣壓力86～106kpa
電源電壓：機內鋰電池：≤20W(優選)AC220V±10%50Hz±10%
測量范圍：≤1000N誤差：≤1%讀數±1
測量直徑（觸指開距）：5.5mm～90mm大于90mm
內置鋰電池，電源工作時間：≥6小時。

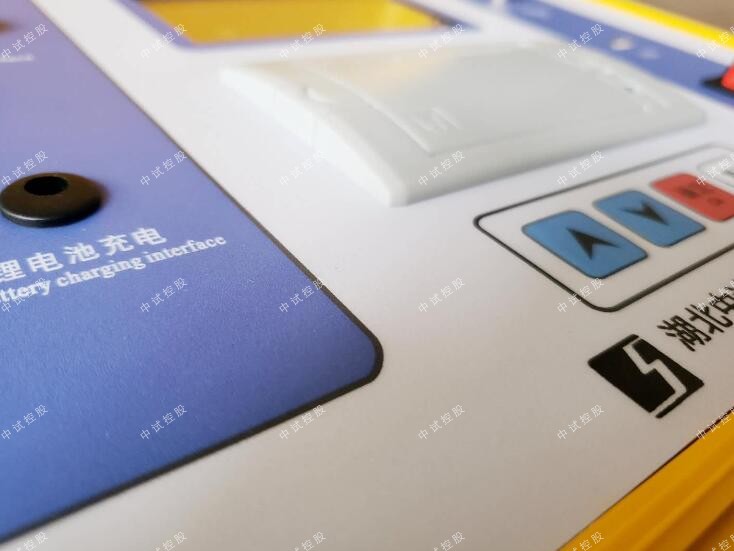

充電方式：專用充電器接面板鋰電池充電接口充電；
傳感器信號線長度：10m
絕緣電阻>2MΩ
介電強度電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。
隔離開關的正確操作順序 ：
（1）首先在操作隔離開關時，應先檢查相應回路的斷路器確實在斷開位置，以防止帶負荷拉、合隔離開關。
（2）線路停、送電時，必須按順序拉、合隔離開關。停電操作時，必須先拉斷路器，后拉線路側隔離開關，再拉母線側隔離開關。送電操作順序與停電順序相反。這是因為發生誤操作時，按上述順序可縮小事故范圍，避免人為使事故擴大到母線。
（3）操作中，如發現絕緣子嚴重破損、隔離開關傳動桿嚴重損壞等嚴重缺陷時，不得進行操作。
（4）隔離開關操作時，應有值班人員在現場逐相檢查其分、合閘位置、同期情況、觸指接觸深度等項目，確保隔離開關動作正確、位置正確。
（5）隔離開關一般應在主控室進行操作。當遠控電氣操作失靈時，可在現場就地進行手動或電動操作，但必須征得站長或技術負責人的許可，中試控股并在有現場監督的情況下才能進行。
（6）隔離開關、接地和斷路器之間安裝有防止誤操作的電氣、電磁和機構閉鎖裝置。倒閘操作時，一定要按順序進行。如果閉鎖裝置失靈或隔離開關和接地閘不能正常操作時，必須嚴格按閉鎖的要求條件檢查相應的斷路器、閘位置狀態，只有核對無誤后，才能解除閉鎖進行操作。
