35kv電纜耐壓試驗儀

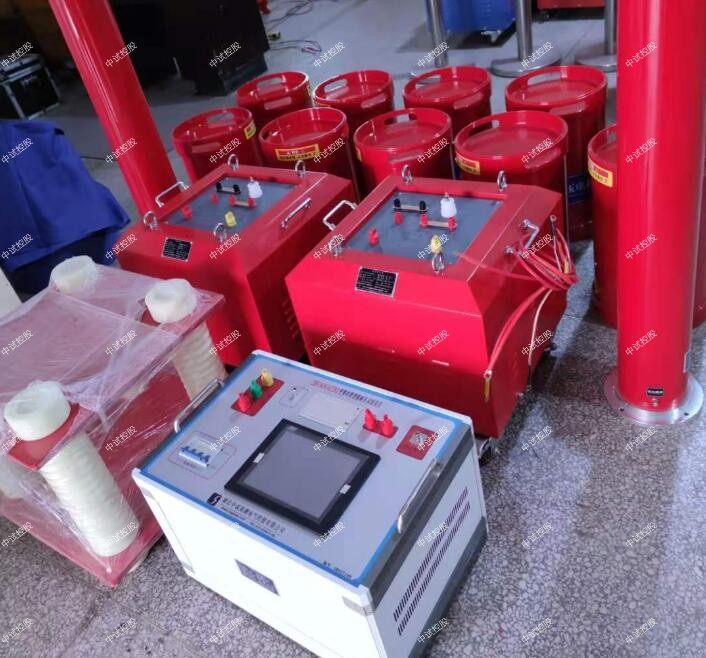

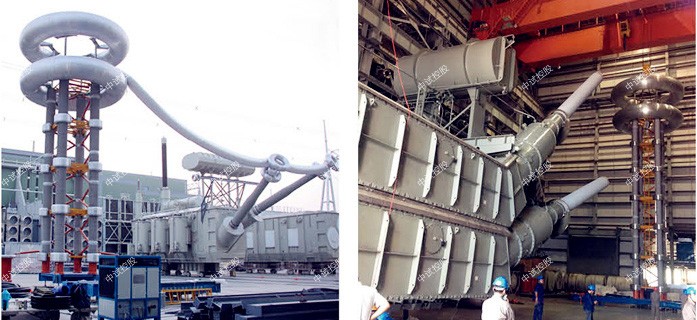

中試控股技術博士為您解答：ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置

270指設備能輸出的最大額定容量，單位為kVA

108指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-270kVA/108kV變頻諧振試驗裝置技術指標

1．額定電壓：108KV

35kv電纜耐壓試驗儀被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

128kV-滿足110kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

95kV-滿足110kV變壓器中性點交流耐壓試驗

2．ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．中試控股裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6.  水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 380V

11．頻率調節范圍：30Hz～300Hz

12．系統測量精度：1.5％

13．ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《水輪發電機組安裝技術規范》                GB/T8564――2003

《高壓諧振試驗裝置》                       DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：15kVA；

輸入電壓：380/220V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

2. 中試控股高壓諧振電抗器（共4臺）：67.5KVA/27KV

額定工作電壓：27kV

額定工作電流：2.5A

額定電感量：46H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：48kg

3.激勵變1臺：

額定容量：15kVA

輸入電壓：500V

輸出電壓：2/4kV，

4.電容分壓器一臺：110kV純電容式

   自身電容量：2000pF

   工作頻率：30～300Hz

分壓比：1000:1

   不確定度：1.5%

   額定電壓:110kV

   重量：10kg

激勵變壓器接線用法：

用于10kV電纜的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓低一些的電壓端，比如2kV；

用于35kV電纜的耐壓裝置，35kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如3-4kV；

用于110kV電纜的耐壓裝置，110kV電纜的耐壓，ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置激勵變高電壓輸出部分和電抗器之間連接，中試控股一般接電壓高端比如5-6kV；

激勵變壓器接線用法：

用于10kV發電機的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接3/4kV；

用于20kV發電機的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如4/5kV；

用于27.5kV發電機的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如6/7kV；

激勵變壓器接線用法：

用于10kV變壓器的耐壓裝置，中試控股激勵變高電壓輸出部分和電抗器之間連接，一般接2kV；

用于35kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如4kV；

用于110kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如5kV；

ZSBP-270KVA/108KV變頻串聯諧振成套試驗裝置技術參數

?   輸入電源:

電壓： 380/220V±10%

頻率： 45/65Hz

?   輸出電壓：0-500V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

為查出三相繞組直流電阻誤差增大的原因，首先進行色譜分析并測量變壓比，排除繞組本身可能發生匝間短路等；其次將有載調壓分接開關中的切換開關從變壓器本體中吊出，同時采用帶來的酒精溫度計檢測溫度，這樣測試變壓器聯通繞組的直流電阻，中試控股測試結果是三相直流電阻相對誤差很小，折算到標準溫度后，與上年測試數據接近。此時又因酒精溫度計與本體溫度計比較，三者之間誤差很大，本體溫度計偏高8℃，經檢查系溫度計座里面油已干，照此折算開始測量的三相繞組直流電阻，實質上是A相繞組直流電阻正確，B、C兩相繞組直流電阻偏大，再檢查切換開關和切換開關絕緣筒，發現B、C兩相開關切換開關與絕緣筒之間靜觸頭壓力偏小，導致了B、C兩相繞組電阻增大，造成相對誤差增大。

有載調壓分接開關的切換開關筒上靜觸頭壓力偏小時對變壓器直流電阻有什么影響？

(1)操作電源電壓消失或過低。
(2)電機繞組斷線燒毀，起動電機失壓。
(3)聯鎖觸點接觸不良。
(4)轉動機構脫扣及銷子落。

對此問題的處理方法是：擰下切換開關絕緣筒靜觸頭，采用0.5mm厚鍍錫軟銅皮墊入B、C兩相靜觸頭內側，再恢復到變壓器正常狀態下進行測試，測試結果是，三相繞組的各檔直流電阻相對誤差都很小，只有一檔最大誤差值也僅為1.35%。達到合格標準。

有載開關大修時應做哪些試驗？大修后、帶電前的有載開關應做哪些檢查調試？

有載開關大修時，中試控股應進行一下電氣試驗：

（1）拍攝開關切換過程的錄波圖，檢查切換是否完好，符合規定程序。

（2）檢查過渡電阻的阻值，偏差一般不應超過設計值的±10%。

（3）檢查每一檔位上，從進到出回路的完好性，其回路電阻應不大于出標準，一般小于500uΩ。

ZSKC-3000 變壓器有載分接開關測試儀

有載分接開關過渡波形測試儀是用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量儀器。它采用微電腦控制，通過設計的精密測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精確測量。中試控股可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。
該儀器具有對所測數據進行顯示、分析、存儲、打印等功能。解決了目前電力變壓器有載分接開關測量方法落后，沒有測試方法的問題。中試控股可在電力設備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義。

參  數 指  標 參  數 指     標
電壓輸出 >20V 工作電源 AC220V±10%，50Hz
電流輸出 ≥1A 功率 180W
電阻測量范圍 0.3~40Ω 電阻測量精度 0.1Ω~1Ω±0.1Ω，
 1Ω~40Ω±5%±0.1Ω（不含1Ω）
時間測量范圍 1ms~256ms 時間測量精度 1ms~100ms±0.1ms
100ms~250ms±1%
三相同期性 0.1ms 采樣頻率 10~20KHz
工作溫度 0~40℃ 工作濕度 ≤80%RH
外形尺寸 420mm?350mm??220mm 重量 12kg（含附件）

故障現象
故障原因及解決方法
開機后顯示屏無顯示 檢查AC220V電源及保險管。
三相電流不平衡 檢查測試接線，確保接觸良好。
測試不正常 檢查靈敏度和量程設置，選擇合適的靈敏度和量程。

35kv電纜耐壓試驗儀打印機不打印
1．檢查打印機指示燈，如不亮按SEL鍵使之亮。
2．檢查是否有打印紙。
3．按住【走紙】鍵再接通電源，待紙走動時再松開【走紙】鍵，打印機開始自檢。
4．中試控股檢查打印機插接件是否松動，確保接觸良好。

有載開關大修后，應進行如下檢查調試：

（1）檔位要一致。遠方指示，開關本體（頂蓋上）指示，操動機構箱上的指示，必須指示同一檔位。

（2）手搖調整二個完整的調壓循環，從聽到切換聲，到看到檔位顯示數對中，對搖動的圈數而言，升檔和將擋都是對稱的，例如從6到7檔，從聽見切換聲到檔位數7指中的手搖圈數，應當從7到6檔時的相應圈數完全對稱，最多不要超過半圈。

（3）電動調整二個完整的調壓循環，不應有卡澀、滑檔的現象，調到始端或終端時，閉鎖裝置能有效制動。

（4）進行油壓試驗，外觀無滲漏，調壓開關儲油柜的油位不得有與變壓器儲油柜趨平的現象。

上述檢查調試完好后，再與變壓器一起進行有關的試驗，如直流電阻、絕緣試驗、變比、接線組別等，然后方可投入系統準備帶電調試。
