電力電纜耐壓試驗儀

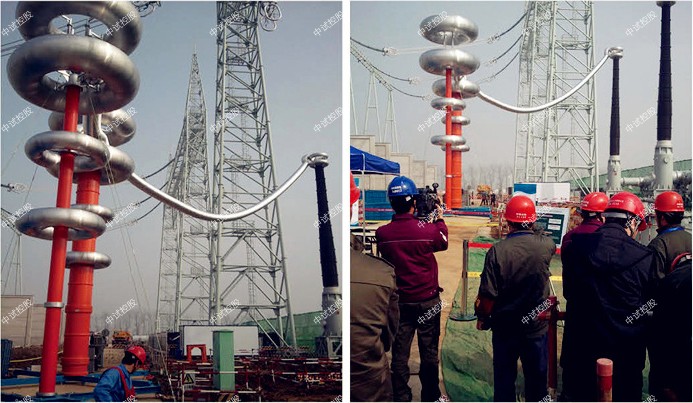

中試控股技術博士為您解答：ZSBP-270KVA/270KV 變頻串聯諧振耐壓成套裝置

270指設備能輸出的最大額定容量，單位為kVA

270指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-270kVA/270kV變頻諧振試驗裝置技術指標

1．額定電壓：270KV

電力電纜耐壓試驗儀被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

128kV-滿足110kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

95kV-滿足110kV變壓器中性點交流耐壓試驗

230kV-滿足110kV的GIS等交流耐壓試驗

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6. 水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 380/220V

11．頻率調節范圍：30Hz～300Hz

12．中試控股系統測量精度：1.5％

13．ZSBP-270KVA/270KV 變頻串聯諧振耐壓成套裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《水輪發電機組安裝技術規范》                GB/T8564――2003

《高壓諧振試驗裝置》                        DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）設備主要配置及技術參數說明：

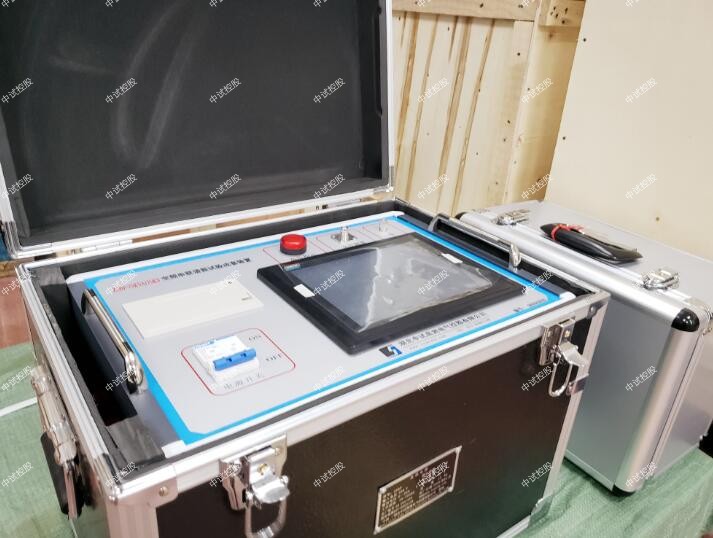

1. ZSBP-270KVA/270KV 變頻串聯諧振耐壓成套裝置變頻電源一臺：

額定功率：15kVA；

輸入電壓： 380/220V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

中試控股輸出電流：0～30A

重量：16kg

2.高壓諧振電抗器（共6臺）：45KVA/45KV

額定工作電壓：45kV

額定工作電流：1A

額定電感量：90H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：48kg

3.激勵變壓器1臺：

額定容量：15kVA

輸入電壓：500V

輸出電壓：2/4/10kV，

4.電容分壓器一臺：270kV純電容式

   自身電容量：1400pF

   工作頻率：30～300Hz

分壓比：2000:1

   不確定度：1.5%

   額定電壓:270kV

   重量：10kg

電力電纜耐壓試驗儀激勵變壓器接線用法：

用于10kV電纜的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓低一些的電壓端，比如2kV；

用于35kV電纜的耐壓裝置，35kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如3-4kV；

用于110kV電纜的耐壓裝置，ZSBP-270KVA/270KV 變頻串聯諧振耐壓成套裝置110kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如5-6kV；

ZSBP-270KVA/270KV 變頻串聯諧振耐壓成套裝置技術參數

?   輸入電源:

電壓： 380/220V±10%

頻率： 45/65Hz

?   輸出電壓：0-500V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   中試控股頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

中試控股技術博士為您解答：變壓器有載分接開關試驗的幾個指標

預防性試驗規定電力變壓器在投入運行前需要進行相關試驗，其中變壓器有載分接開關需要進行過渡電阻、切換程序與時間試驗、動靜觸頭的接觸情況、輔助回路的絕緣試驗、操作試驗等項目的試驗。

可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精確測量，是中試控股測試有載分接開關的理想設備。

中試控股技術博士為您解答：有載分接開關試驗的規定的要求：

(1)試驗和檢查過渡電阻。試驗和檢查過渡電阻的目的是檢查電阻接頭的接觸是否良好。每個觸頭的接觸電阻不大于500μΩ。實測值與銘牌值比較，偏差不應大于±10%。

(2)試驗和檢查切換程序與時間。試驗和檢查切換程序與時間的目的是檢查正反方向的切換程序與時間是否符合技術條件的規定，檢查切換接頭的接觸是否良好。試驗時，切換裝置應放在油中，加直流或交流電壓用示波器對每相單、雙數位置測量電流波形變化圖。電流波形變化圖無開路現象，三相同期性的偏差、切換時間的數值及正反向切換時間的偏差均技術要求相符。

(3)試驗和檢查動、靜觸頭的接觸情況。動、靜觸頭應平整光滑，觸頭燒損厚度不超過規定值。

(4)試驗和檢查輔助回路的絕緣。二次輔助回路連接良好，用1000V或ZSDMH-500V絕緣電阻測試儀測量絕緣電阻，當1MΩ絕緣電阻小于10MΩ時，還應進行工頻交流耐壓試驗，試驗電壓為1000V，持續時間為1min。

測量各分接位置的電壓值，檢查三相調壓范圍的正確性，出試驗值相比，應無顯著區別。

中試控股技術博士為您解答：測試與操作方法
操作時需注意事項：
使用前，儀器的接地端子必須接好地線。
測試過程中，不允許拆除測試線。
帶繞組測試時，變壓器的非測試端應三相短路接地。
如果中試控股選擇將數據存儲至U盤或查詢U盤中的存儲數據，請將U盤插入“U盤接口”，并在向U盤存儲或查詢數據過程中不允許拔掉U盤。

調節兩標尺的位置，將t1標尺移至A相波形的起點（即波形開始下降的點），t2標尺移至A相波形的終點（即波形最后向上升起的拐點），此時顯示屏最左下方的Δt數值即為A相波形的過渡時間，此時按“確認”鍵彈出打印菜單，即可選擇打印A相的過渡時間；同理，根據B、C相波形的起點、終點調整兩標尺的位置，再分別打印出B、C相波形的過渡時間。
