中試控股技術研究院魯工為您講解：三相直流電阻測量儀（40A實力大廠）

ZSBZC-40A變壓器直流電阻測試儀

參考標準：GB50150-2006

簡易讀懂：ZSBZC-40A變壓器直流電阻測試儀可以做什么?

變壓器直流電阻測試儀：主要用于大中型變壓器、發動機、電動機等直流電阻的測量，儀器設置多電流檔位，滿足多種測量需求。變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。可以檢查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

中、小型變壓器的測量方法：
在中、小型變壓器的實際測量中，大多釆用直流電橋法。雙臂電橋的測量步驟如下：測量前，首先調節電橋檢流計機械零位旋鈕，置檢流計指針于零位。接通鍘量儀器電源，具有放大器的檢流計應操作調節電橋電氣零位旋鈕，置檢流計于零位。

接入被鍘電阻時，雙臂電橋的電壓粧頭要靠近被鍘電阻，電流樁頭要接在電壓樁頭的上面。

鍘量前，應先估計被鍘線圈的電阻值，將電橋倍率選鈕置于適當位置，將非被鍘線圈短路并接地，然后打開電源開關充電，待充足電后按下檢流計開關迅速調節鍘量臂；

使檢流計指針向檢流計刻度中間的零位線方向移動，進行微調，待指針平穩停在零位上時記錄電阻值，此時，被測線圈電阻值=倍率數 X 鍘量臂電阻值。鍘量完畢，先放開檢流計按鈕，再放開電源開關，以免在鍘量具有電感的直流電阻時其自感電動勢損壞檢流計。

ZSBZC-40A變壓器直流電阻測試儀技術指標

測試電流：<20mA、2.5A、5A、10A、20A、40A
測量范圍：
50μΩ～500mΩ  （40A）
100μΩ～1Ω    （20A）
500μΩ～2Ω    （10A）
1mΩ～4Ω       （5A）
2mΩ～8Ω        (2.5A）
10Ω-20KΩ      （<20mA）
準確度：±(0.2%+2字)
小分辨率：0.1μΩ
顯示：液晶顯示器
電阻顯示有效數字為 4 位
數據存儲：1000組
環境溫度：0℃～40℃
相對濕度：<90%RH，不結露
電源：AC 220V±10V，50Hz±1 Hz
保險管：10A
大功耗：1000W
外形尺寸：400×225×350（mm）
重量 主機15.1KG  線箱: 5.75KG

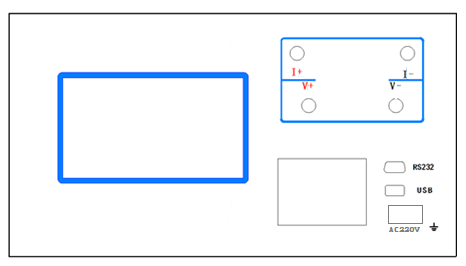

面板結構

AC220 開關   儀器工作電源，交流220V。
接  地  柱   儀器整機接地點，安全保護
I+、 I-       輸出電流接線柱，I+為輸出電流正，I-為輸出電流負。
V+、V-       電壓采樣端，V+為電壓線正端，V-為電壓線負端。
RS232        通用串行接口，可通過計算機控制儀器。
USB          可向U盤輸出測試結果。

根據IEC及國家有關標準規定：為了滿足變壓器直流電阻快速測量的需要，我公司研制的ZSBZC-40A直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

40A變壓器直流電阻測試儀：儀器采用全新電源技術，電流檔位多，測量范圍寬，適合大中型變壓器的直流電阻測量。

中試控股40A變壓器直流電阻測試儀儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱。

中試控股踐行“精細制造，深耕技術”產出40A變壓器直流電阻測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。
