中試控股技術研究院魯工為您講解：導線直阻測量儀（40A實力大廠）

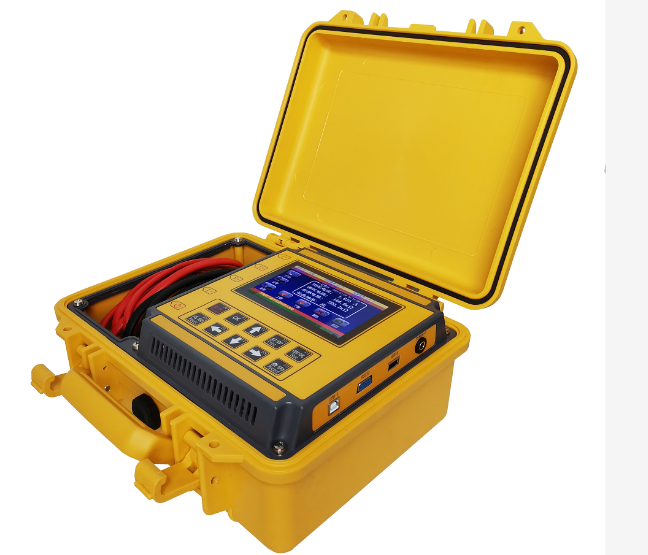

ZSBZC-40A變壓器直流電阻測試儀

參考標準：GB50150-2006

簡易讀懂：ZSBZC-40A變壓器直流電阻測試儀可以做什么?

變壓器直流電阻測試儀：主要用于大中型變壓器、發動機、電動機等直流電阻的測量，儀器設置多電流檔位，滿足多種測量需求。變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。可以檢查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

中、小型變壓器的測量方法：
在中、小型變壓器的實際測量中，大多釆用直流電橋法。雙臂電橋的測量步驟如下：測量前，首先調節電橋檢流計機械零位旋鈕，置檢流計指針于零位。接通鍘量儀器電源，具有放大器的檢流計應操作調節電橋電氣零位旋鈕，置檢流計于零位。

接入被鍘電阻時，雙臂電橋的電壓粧頭要靠近被鍘電阻，電流樁頭要接在電壓樁頭的上面。

鍘量前，應先估計被鍘線圈的電阻值，將電橋倍率選鈕置于適當位置，將非被鍘線圈短路并接地，然后打開電源開關充電，待充足電后按下檢流計開關迅速調節鍘量臂；

使檢流計指針向檢流計刻度中間的零位線方向移動，進行微調，待指針平穩停在零位上時記錄電阻值，此時，被測線圈電阻值=倍率數 X 鍘量臂電阻值。鍘量完畢，先放開檢流計按鈕，再放開電源開關，以免在鍘量具有電感的直流電阻時其自感電動勢損壞檢流計。

ZSBZC-40A變壓器直流電阻測試儀技術指標

測試電流：<20mA、2.5A、5A、10A、20A、40A
測量范圍：
50μΩ～500mΩ  （40A）
100μΩ～1Ω    （20A）
500μΩ～2Ω    （10A）
1mΩ～4Ω       （5A）
2mΩ～8Ω        (2.5A）
10Ω-20KΩ      （<20mA）
準確度：±(0.2%+2字)
小分辨率：0.1μΩ
顯示：液晶顯示器
電阻顯示有效數字為 4 位
數據存儲：1000組
環境溫度：0℃～40℃
相對濕度：<90%RH，不結露
電源：AC 220V±10V，50Hz±1 Hz
保險管：10A
大功耗：1000W
外形尺寸：400×225×350（mm）
重量 主機15.1KG  線箱: 5.75KG

ZSBZC-40A變壓器直流電阻測試儀測試準備

1、接線：把被測試品通過專用電纜線與本機測試接線柱連接牢固，同時把地線接好。

2、電流選擇：打開電源開關，同時顯示屏上會顯示選擇電流自動測試，這時可通過選擇鍵對所測試品預置電流進行選擇，每按一下選擇鍵，顯示屏會出現各電流置，40mA、200mA、1A、、10A、20A、40A。

3、測試：當選擇好電流后，按下確認鍵，就開始測試。顯示屏顯示“正在充電”幾秒鐘后顯示“正在測試”，說明已充電完畢，進入測度狀態，幾秒種后顯示屏會同時顯示所選擇電流值與所測得的電阻值I=“”A；R=“”mΩ/Ω當選擇了自動測試儀器會跟局試品情況自動選擇合適的電流進行測試。

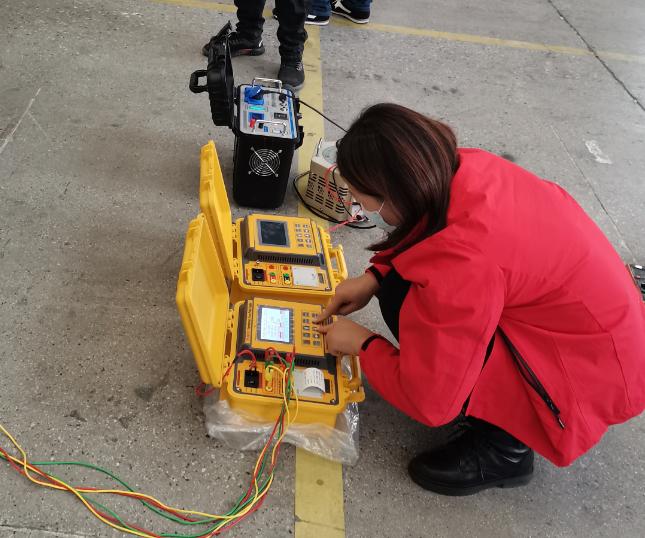

4、測試完畢后，按復位鍵儀器電源將與繞組斷開，同時放電，音響報警，這時顯示屏回到初始狀態，放電音響結束后，可重新接線，進行下次測量，或拆下測試線與電源線結束測量。直流電阻測試儀適宜各種現場環境

直流電阻測試儀是取代直流單、雙臂電橋的高精度換代產品。直流電阻測試儀采用了先進的開關電源技術，由點陣式液晶顯示測量結果。 克服了其它同類產品由LED顯示值在陽光下不便讀數的缺點，同時具備了自動消弧功能。變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。在通常情況下，用傳統的方法（電橋法和壓降法）測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔。

直流電阻測試儀采用典型的四線制測量法。以期提高測量電阻（尤其是低阻）的準確度。程控恒流源、程控前置放大器、A/D轉換器構成了測量電路的主體。中央控制單元通過控制恒流源給外部待測負載施加一個恒定、高精度的電流，然后，將所獲得的數據（包括測試電壓、當前的測試電流等）進行處理，得到實際電阻值。

直流電阻測試儀具有測量速度快，穩定性好精度高。直流電阻測試儀采用帶背光的240*128大的圖形LCD顯示器測量數據，數字顯示直觀，抗干擾性強，體積小重量輕等優點，是測量各種電阻，特別是大電感設備直流電阻的理想儀器。直流電阻測試儀具有很高的自動化程度、極強的抗干擾能力，適宜各種現場環境。由直流穩壓電源和測試部分組成。所有測試過程在由按鍵選擇后，由單片機自動控制完成，儀器運行可靠、穩定。適用于各種類型變壓器的直流電阻快速測量。

根據IEC及國家有關標準規定：為了滿足變壓器直流電阻快速測量的需要，我公司研制的ZSBZC-40A直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

40A變壓器直流電阻測試儀：儀器采用全新電源技術，電流檔位多，測量范圍寬，適合大中型變壓器的直流電阻測量。

中試控股40A變壓器直流電阻測試儀儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱。
