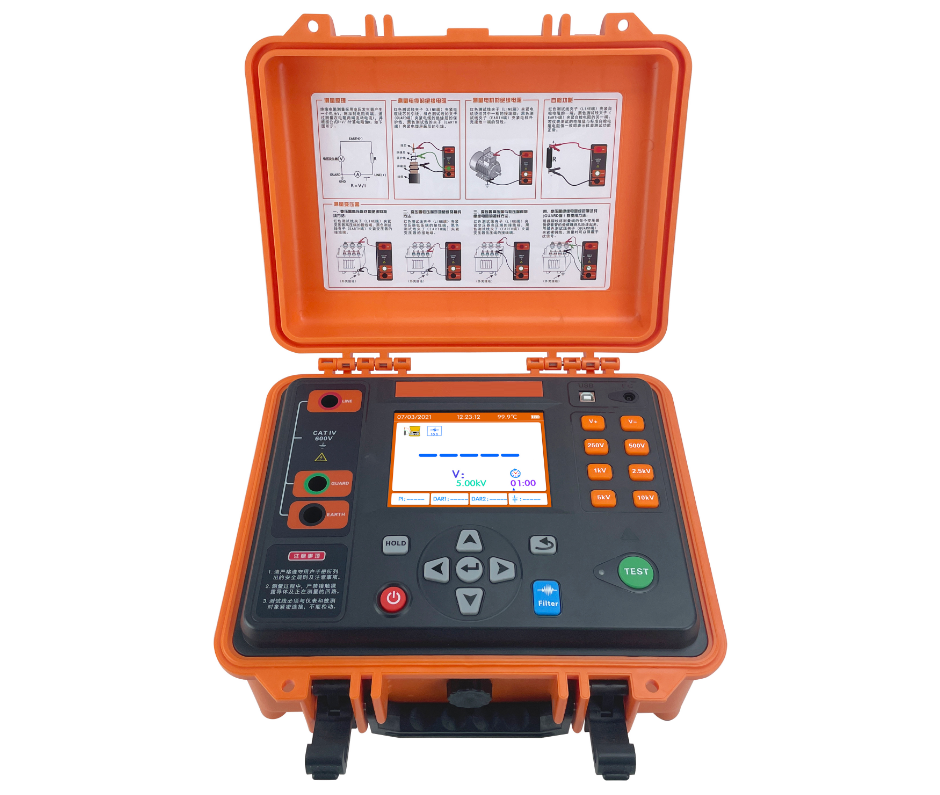

ZSDMH-10000V 智能絕緣電阻測試儀(20TΩ/5mA)

測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻（絕阻電阻；極化指數；吸收比；自動放電；交直流電壓測試）
參考標準：DL/T 845.1-2004，DL/T 474.1-2018
- 電壓檔位：250V、500V、1000V、2500V、5000V、10kV
- 輸出短路電流：≥5mA,電阻量程：0.01MΩ～20.0TΩ
- 緣電阻測試、試品電容測試、極化指數和吸收比的自動計算、自動放電功能、環境溫度顯示、濾波功能、時鐘功能

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹
應用展示
圖文集合
質保方針
資料下載

產品簡介

ZSDMH-10000V智能絕緣電阻測試儀(20TΩ/5mA)用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻測試，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。

產品別稱

高壓絕緣電阻測試儀、絕緣電阻測量儀、高壓絕緣特性測試儀、數字兆歐表

產品特征

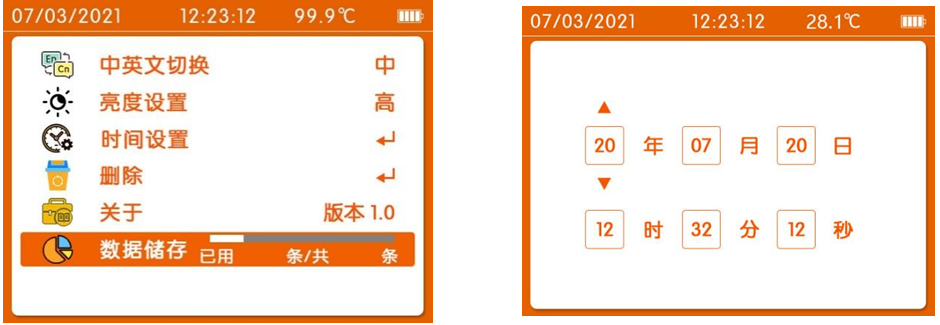

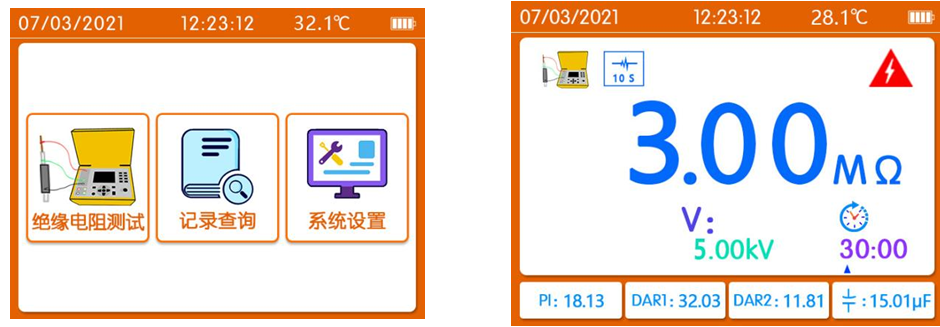

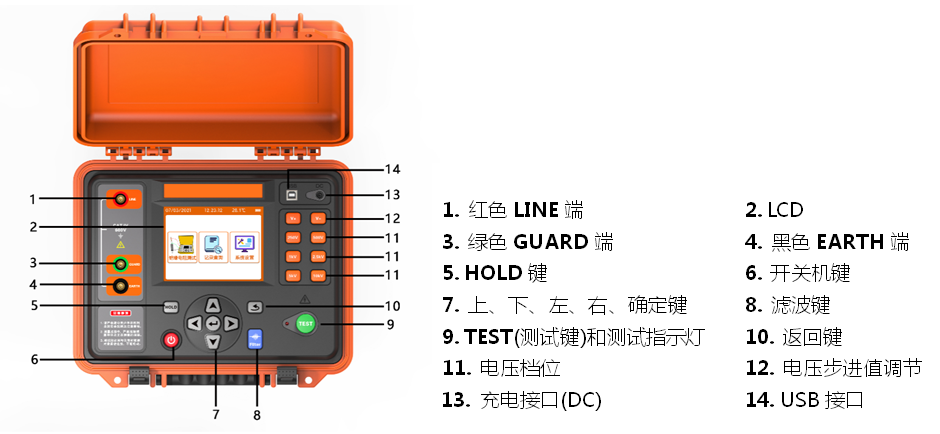

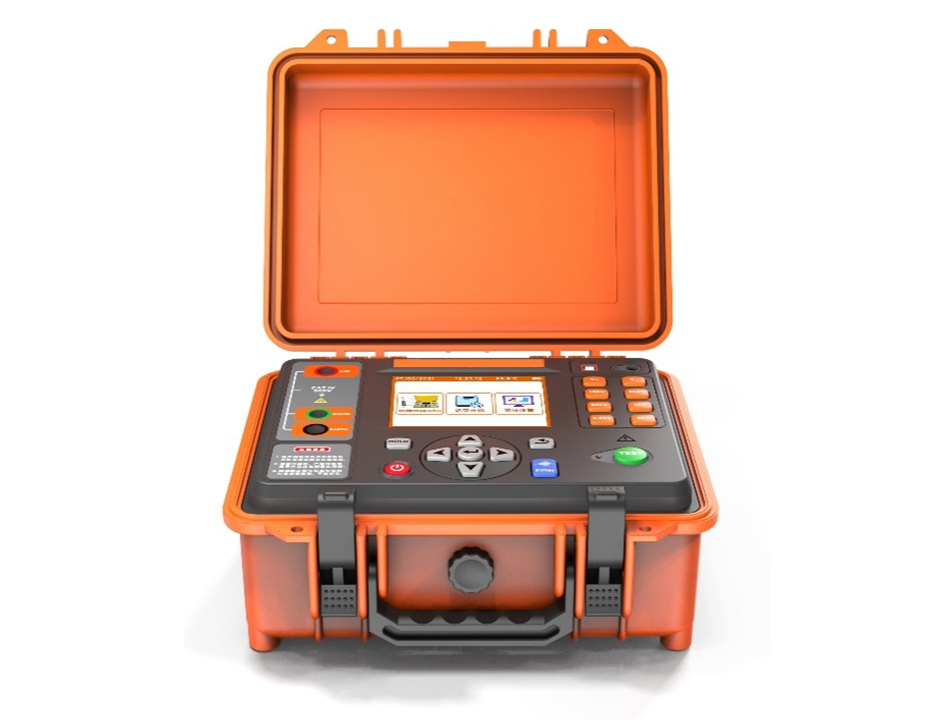

1、采用雙層外殼設計，內置有5.6寸彩色LCD可以顯示測試結果，中英文雙語操作界面，簡潔的按鍵設計讓用戶不必花費長時間去熟悉儀器，同時還具有數據存儲、數據查閱、數據保持、數據傳輸等功能。

2、本儀表的測量分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。

3、本儀表由中大規模集成電路組成，內含高精度微電流測量系統、數字升壓系統、自動放電電路。接線簡單，只用一條高壓線和一條信號線連接被測物即可測量。為了消除測試過程中產生的泄露電流，需要連接綠色端口的屏蔽線，能有效減少測試過程中帶來的測量誤差。

4、對絕緣電阻進行測試是設備電氣絕緣是否有效地一種定性測試，其測量結果參數代表了設備電氣絕緣的有效性。特別適用于測量各種絕緣材料的電阻值，套管絕緣，變壓器絕緣、電動機或發電機絕緣、電纜及電器設備等的絕緣電阻，其中測試得出的極化指數和吸收比可以用來判斷被測設備的絕緣受潮情況。

ZSDMH-10000V智能絕緣電阻測試儀參數
絕緣電阻測量量程和精度
輸出電壓		測量范圍	精度
250V（15%）直流		0.01MΩ~10.0GΩ	±3%rdg±5dgt
		10.0GΩ~500GΩ	±15%rdg±5dgt
500V（10%）直流		0.01MΩ~25.0GΩ	±3%rdg±5dgt
		25.0GΩ~1.00TΩ	±15%rdg±5dgt
1000V（10%）直流		0.01MΩ~50.0GΩ	±3%rdg±5dgt
		50.0GΩ~2.00TΩ	±15%rdg±5dgt
2500V（10%）直流		0.01MΩ~100GΩ	±3%rdg±5dgt
		100GΩ~5.00TΩ	±15%rdg±5dgt
5000V（10%）直流		0.01MΩ~200GΩ	±3%rdg±5dgt
		200GΩ~10.0TΩ	±15%rdg±5dgt
10.0kV（10%）直流		0.01MΩ~400GΩ	±5%rdg±5dgt
		400GΩ~20.0TΩ	±20%rdg±5dgt
電容、輸出電流、輸出電壓測試量程和精度
測量電壓		測量范圍	精度
電容測試		0.010μF~100.0μF	±20%±0.005μF
輸出電流測試		0.01nA~20.00mA	1.5%±5dgt
輸出電壓測試		0V~12.0kV	0.5%±1dgt
規格特點
功能	絕緣電阻測試、試品電容測試、極化指數和吸收比的自動計算、自動放電功能、環境溫度顯示、濾波功能、時鐘功能
電源	DC 14.8V 2200mAh可充鋰電池，電池充滿約16.8V
試驗電壓	250V、500V、1000V、2500V、5000V、10kV
短路電流	≥5mA
背光	可控白屏背光，適合昏暗場所使用

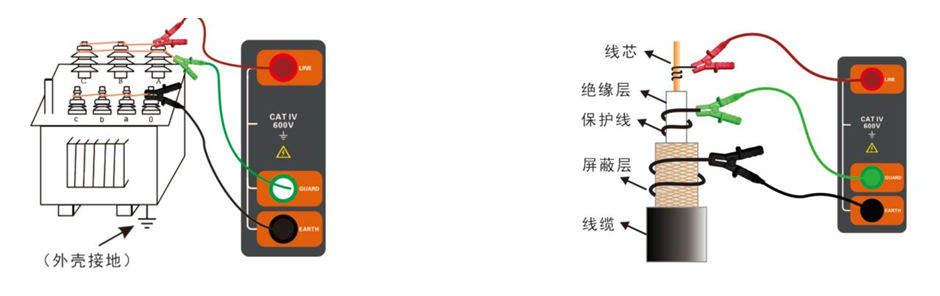

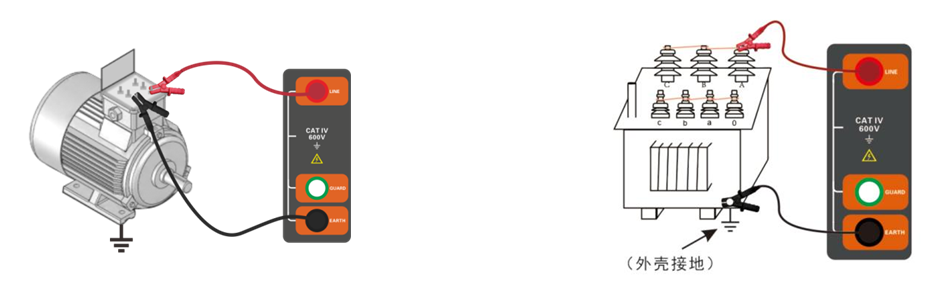

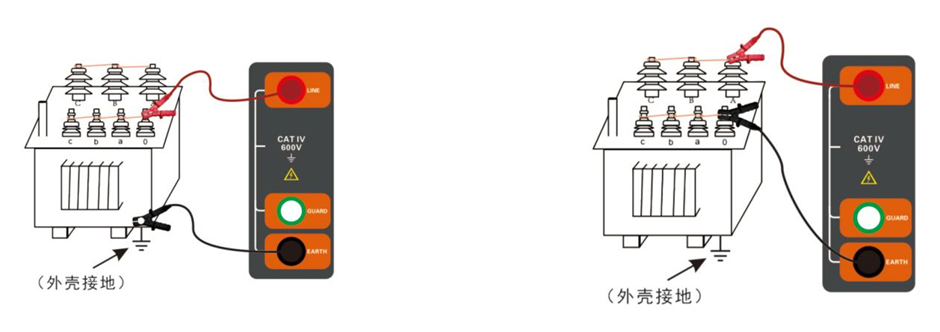

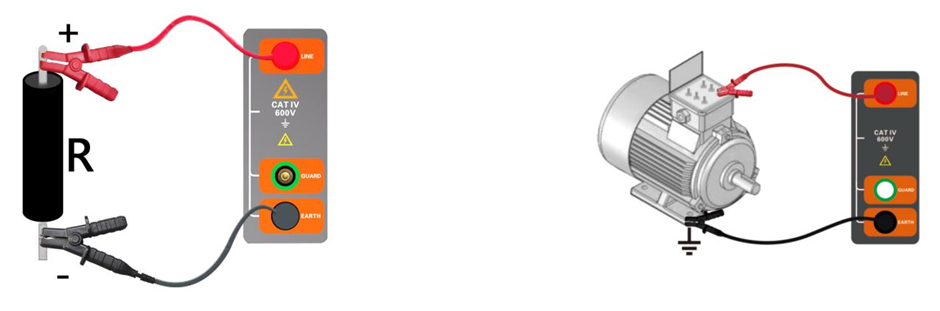

接線方法	L接線端：“L"稱為高壓輸出端，稱為線路端，引至被測線端
	G接線端："G"稱為屏蔽端，用于三電極法測量絕緣檣料或電纜的體積電阻，它接至電極保護環端
	E接線端："E"稱為地端，接至被測物的地、零端。例如電機外殼金屬、變壓器鐵芯、電纜屏蔽層
計時范圍	最大99分鐘99秒（與測量方式有關，可自行設置）
最高分辨率	絕緣電阻：0.01MΩ
	測試電流：0.01nA
	測試電壓：0.1V
	電容：0.001μF
步進電壓	100V~1.00kV，步進10V
	2.50kV~10.00kV，交替步進20V、30V
電壓檔位	按鍵設置檔位
LCD	5.6寸彩屏液晶
測量指示	測量中LED指示燈閃爍、“嘀”報警聲指示
充電指示	充電時充電器上的指示燈亮紅色，充滿后亮綠色
超量程提示	--OL--
數據儲存	測試完后自動存儲數據，可存儲1000條數據，數據儲存包括了當前測試的數據、環境溫度、日期時間等信息
數據讀取	主界面按鍵選擇記錄查詢功能，按上下左右箭頭鍵翻閱數據
自動關機	在使用電池供電時，開機無操作約15分鐘后自動關機
標準測試線	紅色、綠色、黑色帶夾子測試線各1根
電池電壓	實時顯示電池剩余電量，低電量時請及時充電；低電量期間，儀表無法輸出電壓進行測試
日期	儀表LCD屏幕頂部欄顯示當前的設置的日期
環境溫度	儀表LCD屏幕頂部欄顯示當前的環境溫度
儀表尺寸	長寬高約320mm×240mm×145mm
儀表質量	約2.2kg(含電池)
數據傳輸	可通過USB數據線進行數據導出
通訊接口	USB接口，存儲數據可以上傳電腦，保存打印
通訊線	USB通訊線1條，長1.5m
工作溫濕度	-10℃～40℃；80%rh以下不凝結
存放溫濕度	-20℃～60℃；70%rh以下不凝結
耐壓	測試線與機殼間 AC 5kV 50Hz 承受1min
絕緣電阻	測試線與機殼間 >500MΩ
電磁特性	IEC61326(EMC)
適合安規	CAT IV 600V

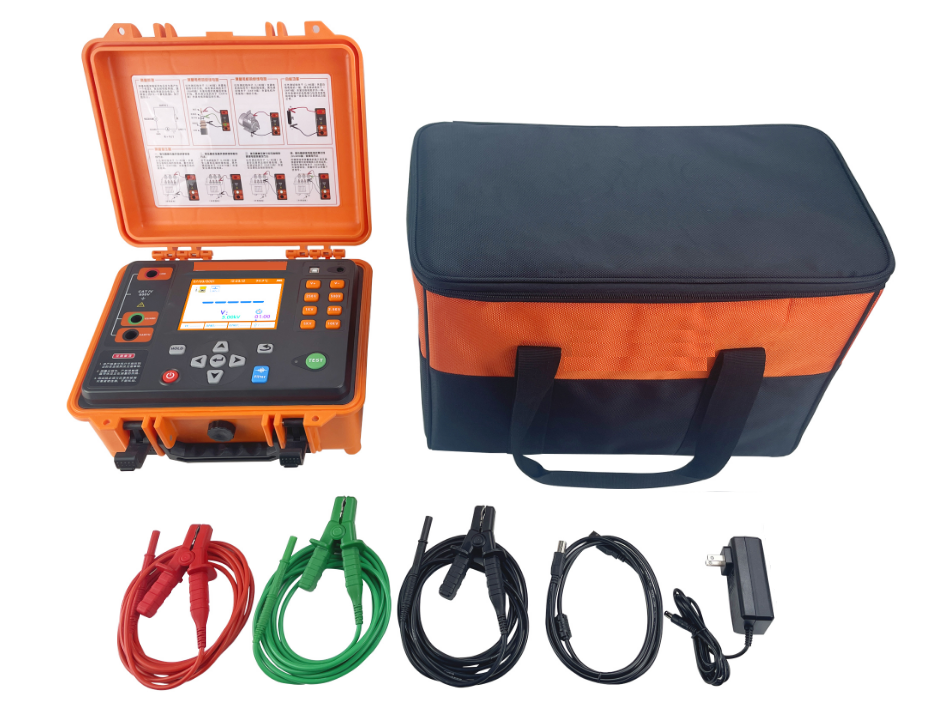

附件
1	儀表主機	1臺
2	工具包	1個
3	帶夾子測試線（線長：3米）	紅色、綠色和黑色各1條
4	自檢電阻	1個
5	16.8V 1A充電器	1個
6	USB通訊線	1條
7	USB通訊線	1根
8	出廠報告	1份
9	說明書	1份
10	合格證	1份
