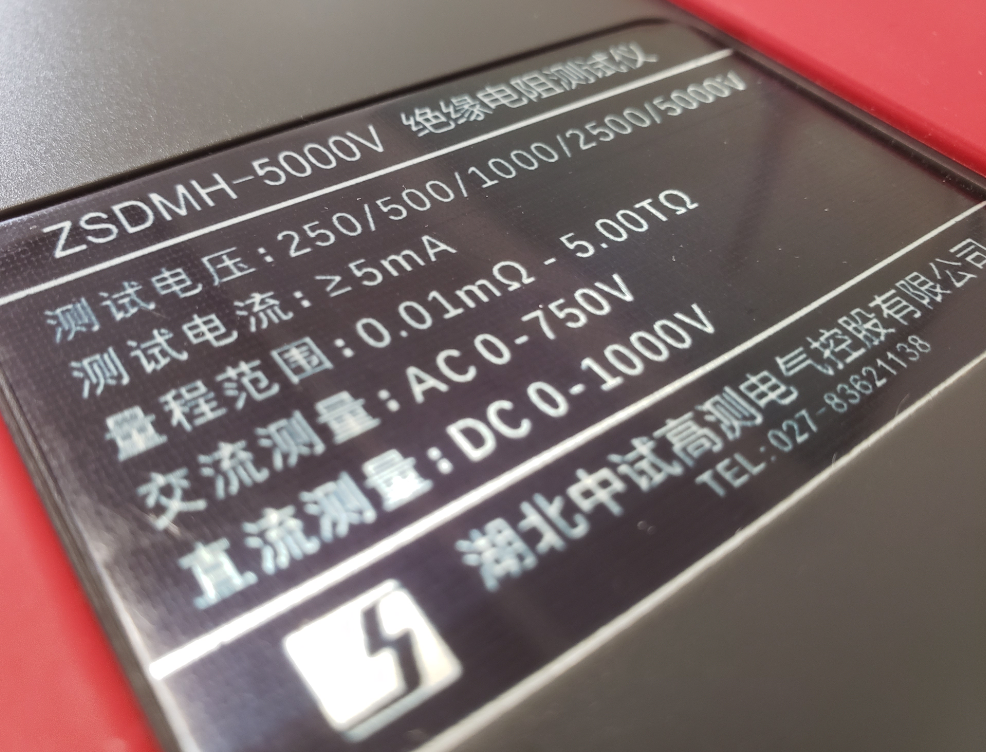

ZSDMH-5000V 智能絕緣電阻測試儀(5TΩ/5mA)

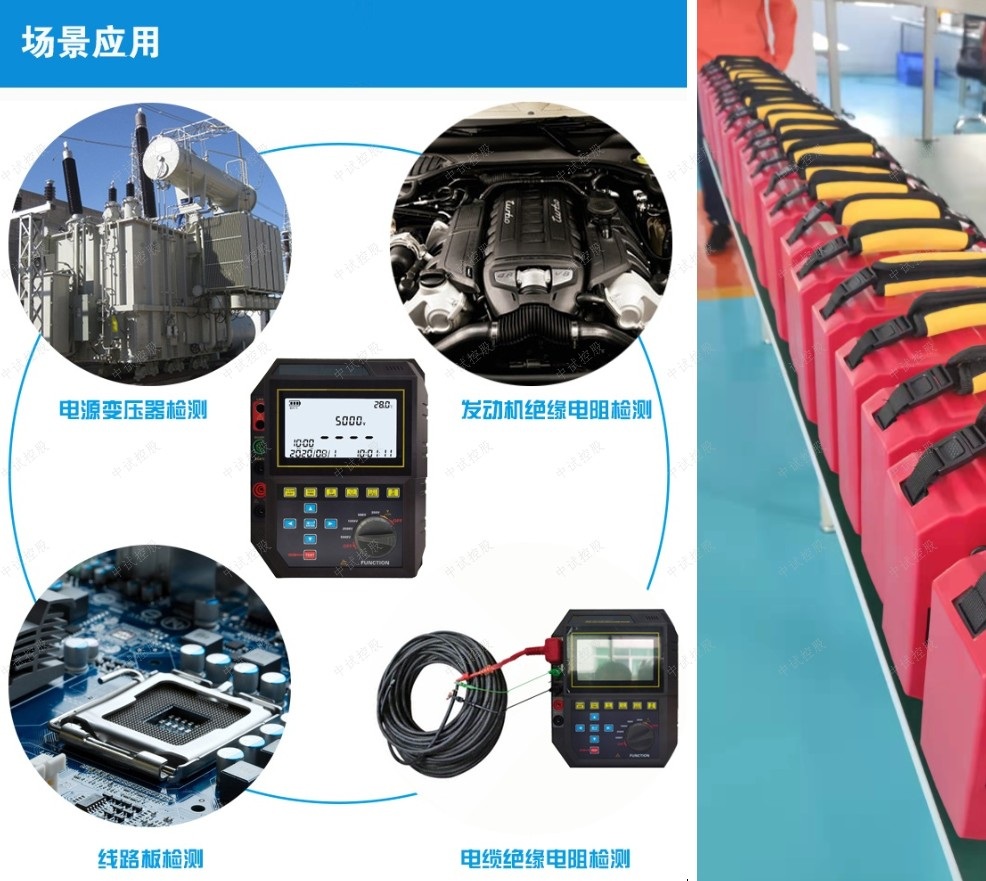

測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻（絕阻電阻；極化指數；吸收比；自動放電；交直流電壓測試）
參考標準：DL/T 845.1-2004，DL/T 474.1-2018

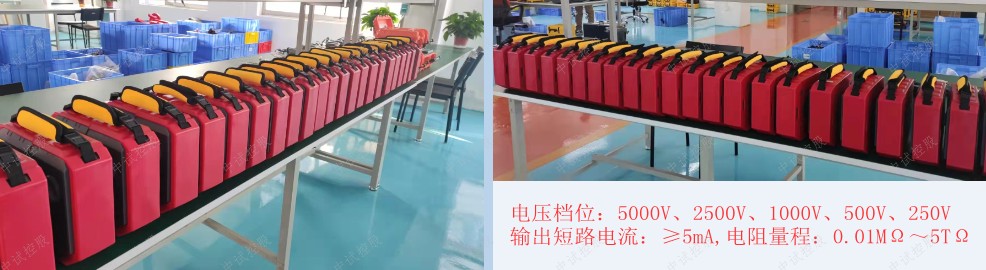

- 電壓檔位：250V、500V、1000V、2500V、5000V
- 輸出短路電流：≥5mA,電阻量程：0.01MΩ～5TΩ
- 具有USB接口，存儲數據可以上傳電腦，保存打印

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹

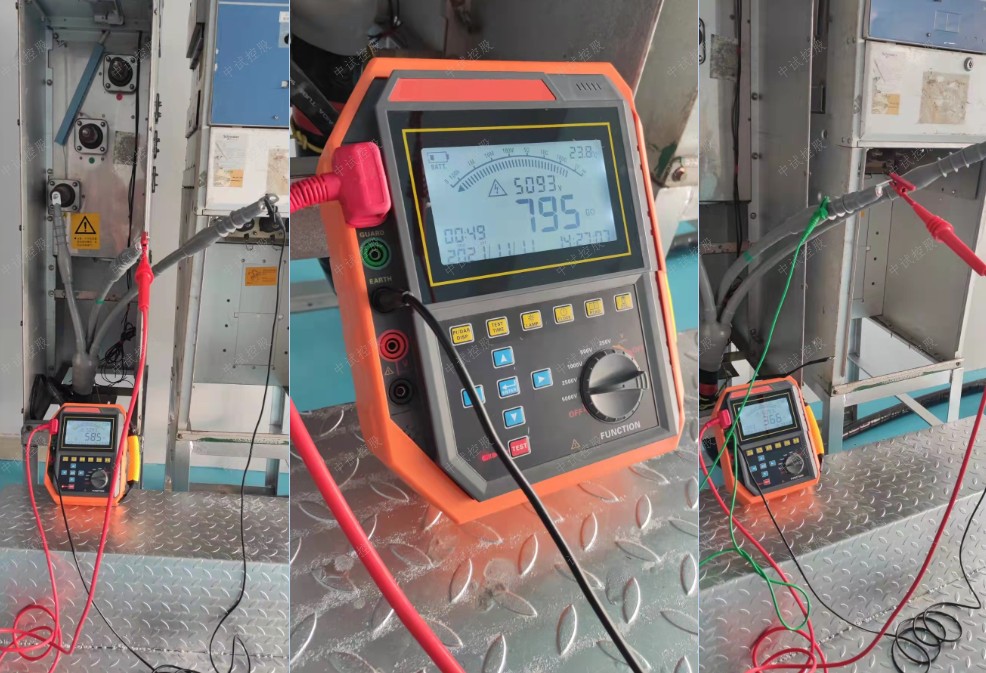

應用展示
圖文集合
質保方針
資料下載

產品簡介

ZSDMH-5000V智能絕緣電阻測試儀用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻測試，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。

產品別稱

高壓絕緣電阻測試儀、絕緣電阻測量儀、絕緣特性測試儀、數字兆歐表、數字式兆歐表

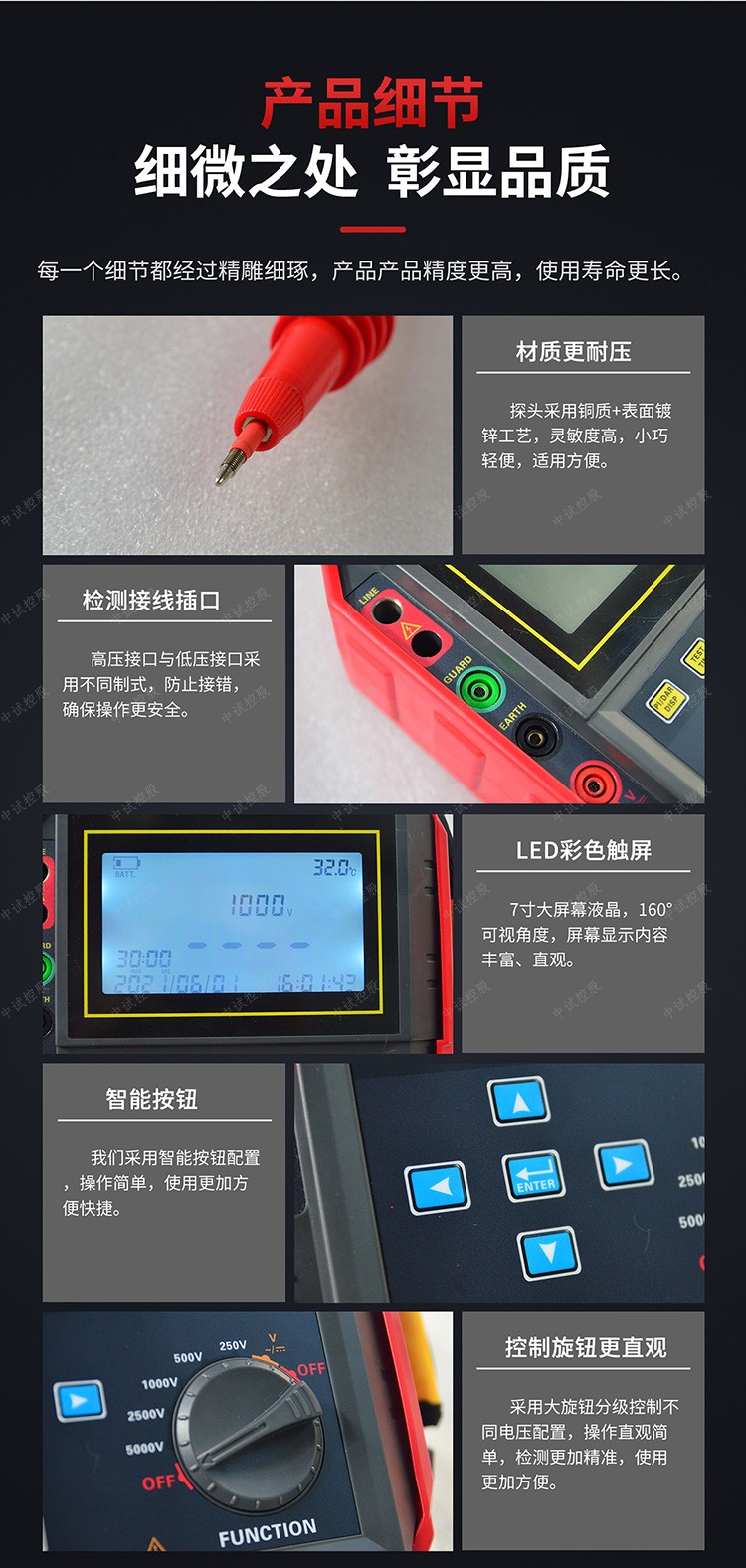

產品特征

1、由中大規模集成電路組成，內含高精度微電流測量系統、數字升壓系統；

2、只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕顯示，并將結果進行存儲；

3、額定輸出測試電壓范圍250～5000V，絕緣電阻測量范圍0.01MΩ～5.00TΩ；

4、直流電壓測量范圍0～1000V,交流電壓測量范圍0～750V；

5、輸出功率大、帶載能力強，抗干擾能力強；

6、不需人力作功，由電池供電，量程可自動轉換；

7、輸出短路電流可直接測量，不需帶載測量進行估算；

8、具有 LCD 大屏幕灰白背光顯示、數據存儲、數據查閱、自動關機等功能；

9、同時還具自動計算吸收比和極化指數，并自動儲存15秒、30秒、1分鐘、10分鐘數據；

10、分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。

ZSDMH-5000V 智能絕緣電阻測試儀參數
絕緣電阻測量量程和精度
輸出電壓	測量范圍	精度
250V（15%）直流	0.01MΩ~2.50GΩ	±3%rdg±5dgt
	2.50GΩ~250 GΩ	±15%rdg±5dgt
500V（10%）直流	0.01MΩ~5.00GΩ	±3%rdg±5dgt
	5.00GΩ~500 GΩ	±15%rdg±5dgt
1000V（10%）直流	0.01MΩ~10.00GΩ	±3%rdg±5dgt
	10.00GΩ~1.00 TΩ	±15%rdg±5dgt
2500V（10%）直流	0.01MΩ~25.0GΩ	±3%rdg±5dgt
	25.0GΩ~2.50 TΩ	±15%rdg±5dgt
5000V（10%）直流	0.01MΩ~50.0GΩ	±3%rdg±5dgt
	50.0GΩ~5.00 TΩ	±15%rdg±5dgt
交直流電壓量程和精度
測量電壓	測量范圍	精度
交流電壓	0.01V~750V	±2%rdg±3dgt
直流電壓	0.01V~1000V	±2%rdg±3dgt
規格特點
功能	絕阻電阻；極化指數；吸收比；自動放電；交直流電壓測試
電源	DC 14.8V 2200mAh可充鋰電池，電池充滿約16.8V
背光	可控白屏背光，適合昏暗場所使用
短路電流	≥5mA

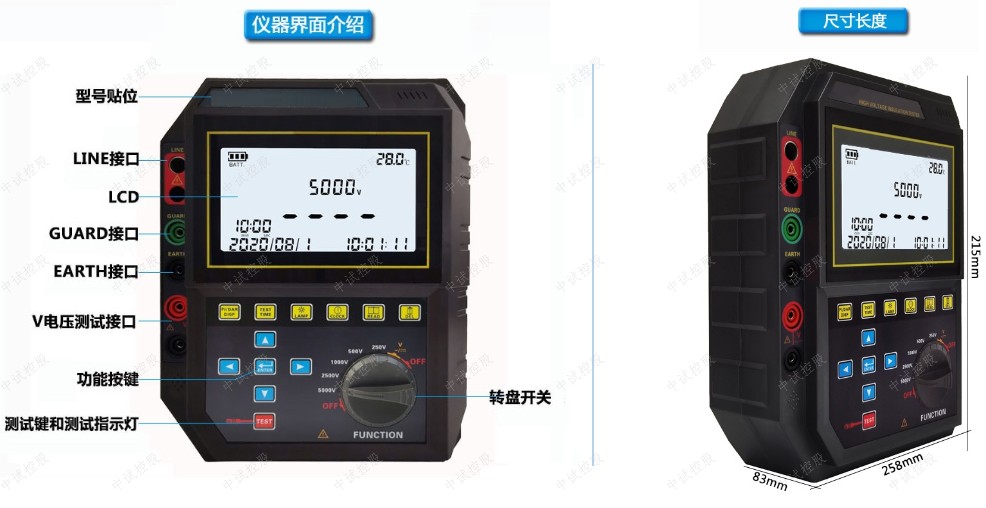

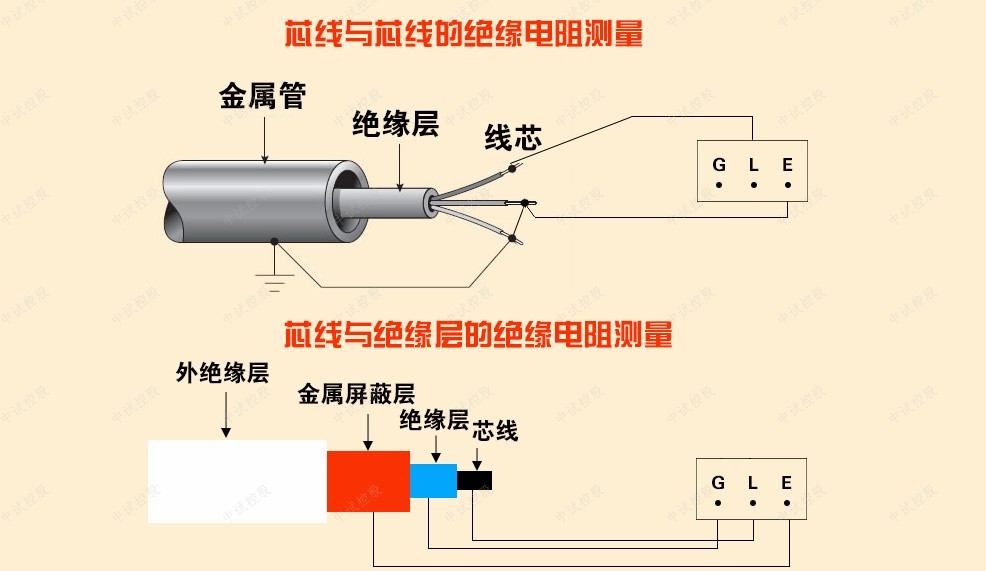

接線方法	L接線端：“L"稱為高壓輸出端，稱為線路端，引至被測線端
	G接線端："G"稱為屏蔽端，用于三電極法測量絕緣檣料或電纜的體積電阻，它接至電極保護環端
	E接線端："E"稱為地端，接至被測物的地、零端。例如電機外殼金屬、變壓器鐵芯、電纜屏蔽層
	V接線端：交直流電壓測量端
分辨率	絕緣電阻：0.01MΩ
	交流電壓：0.01V
	直流電壓：0.01V
測量時間	1分鐘~30分鐘（與測量方式有關)
試驗電壓	250V、500V、1000V、2500V、5000V
換擋	全自動換檔

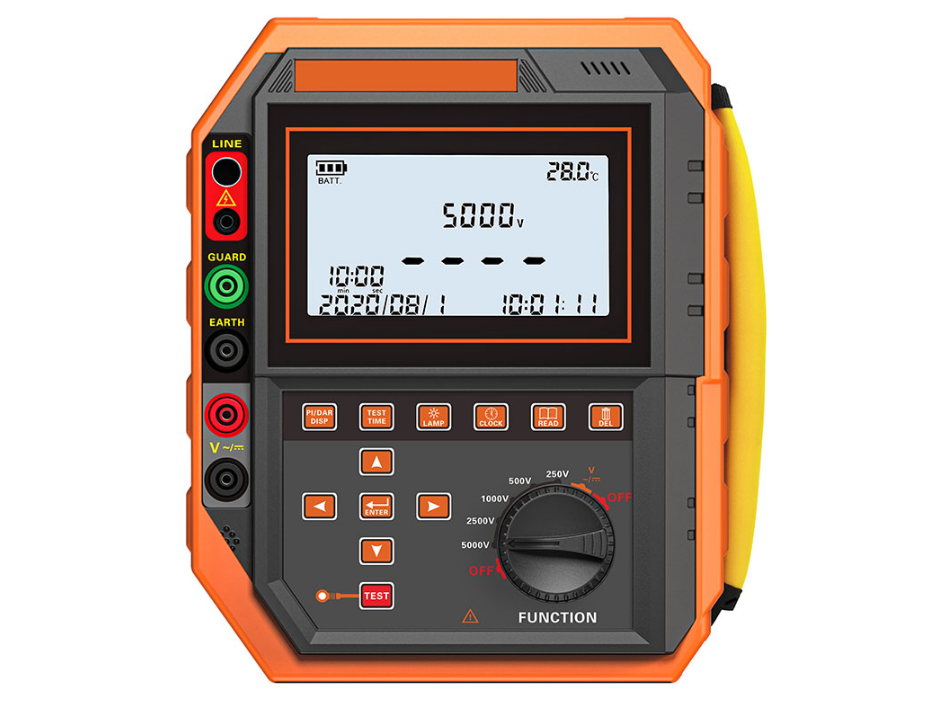

LCD	4位LCD顯示，白屏背光
LCD尺寸	128mm×75mm
LCD顯示域	124mm×67mm
測量指示	測量中LED閃爍指示，進度棒圖指示
充電指示	充電時充電器上的指示燈亮紅色，充滿后亮綠色
尺寸	儀表尺寸：長寬高258mm×215mm×83mm
標準測試線	高壓測試棒；綠色、黑色測試線各一根；
電池電壓	當電池電壓不足時，電池電壓低符號顯示，提醒給電池充電。
通訊接口	具有USB接口，存儲數據可以上傳電腦，保存打印
通訊線	USB通訊線1條，長1.5m
工作電流	待機：25mA Max(背光關閉)；背光：25mA Max(單獨背光耗電)；測量時：450mA Max(背光關閉)
質量	儀表：2.66kg(含電池)
	總質量：6.88kg(含包裝)

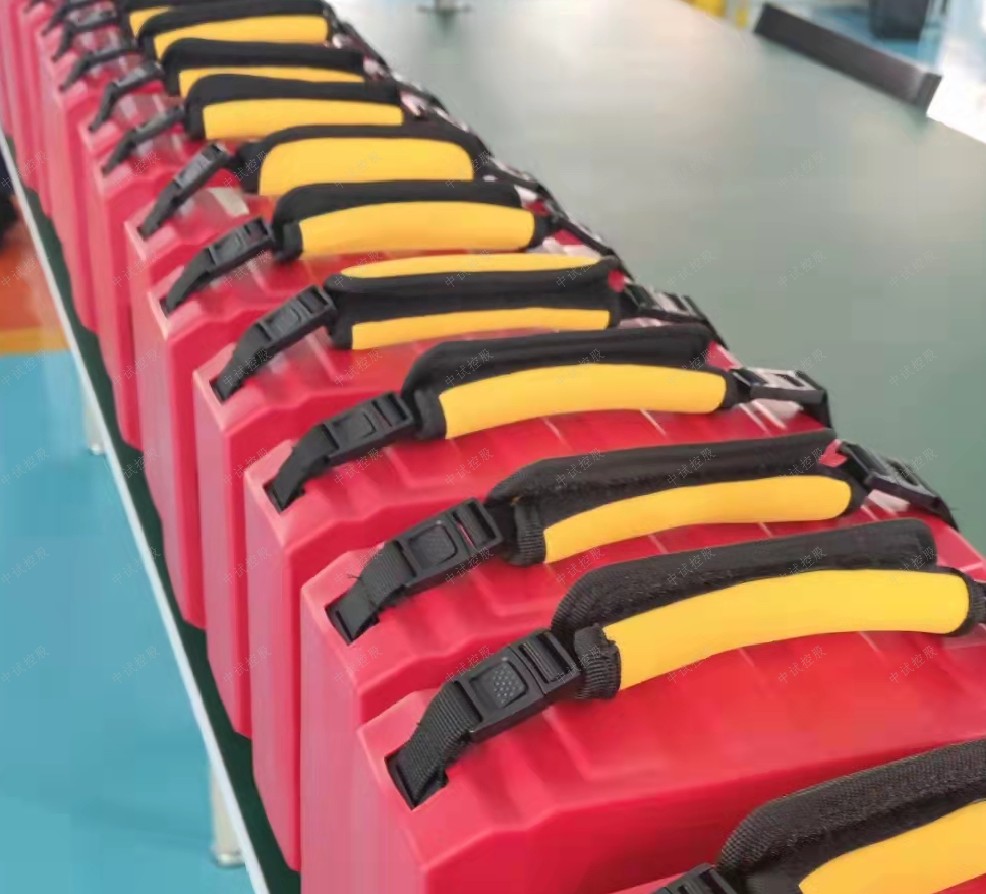

工具箱	可承重200kg
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-20℃～60℃；70%rh以下
耐壓	AC 3700V/rms(電路與外殼之間)
絕緣電阻	20MΩ以上(電路與外殼之間500V)
電磁特性	IEC61326(EMC)
適合安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)； IEC61010-031；IEC61557-1(接地電阻)；IEC61557-5(土壤電阻率)；JJG 366-2004(接地電阻表)

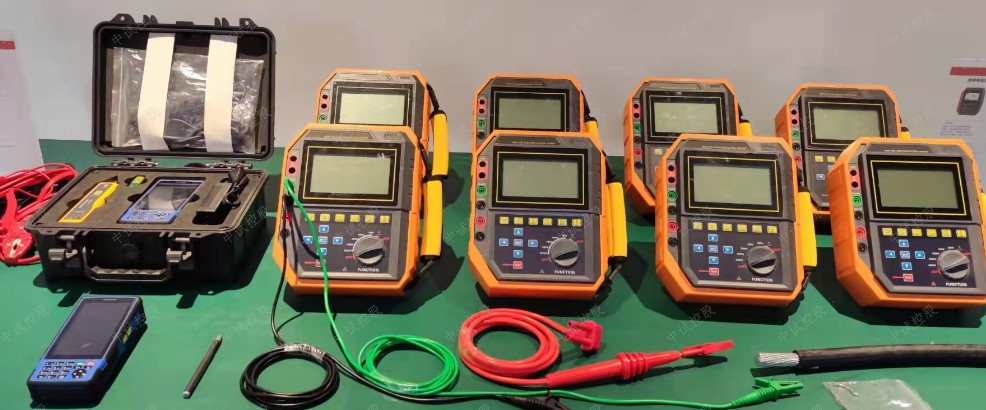

附件
1	儀表主機	1臺

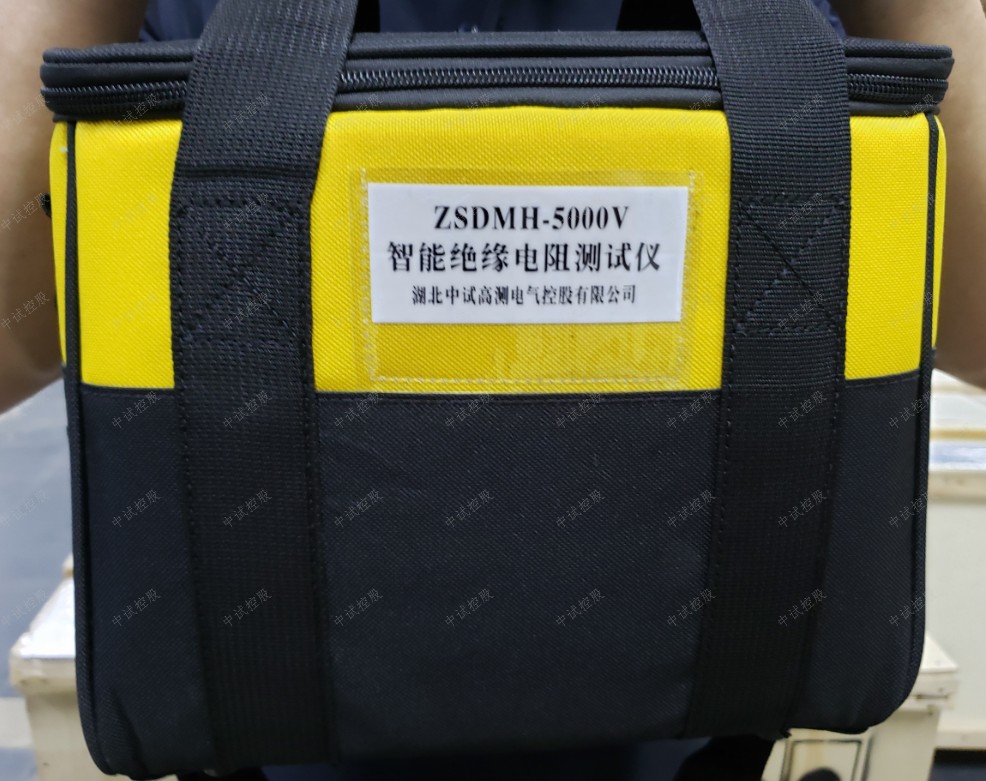

2	工具包	1個
3	高壓測試棒夾子	1個
4	高壓測試棒鉤子	2個
5	帶夾子測試線（線長：3米）黑色、綠色和紅色	各1根
6	16.8V充電器	1個
7	數據軟件（電子版）	1份
8	USB通訊線	1根
9	出廠報告	1份
10	說明書	1份
11	合格證	1份
