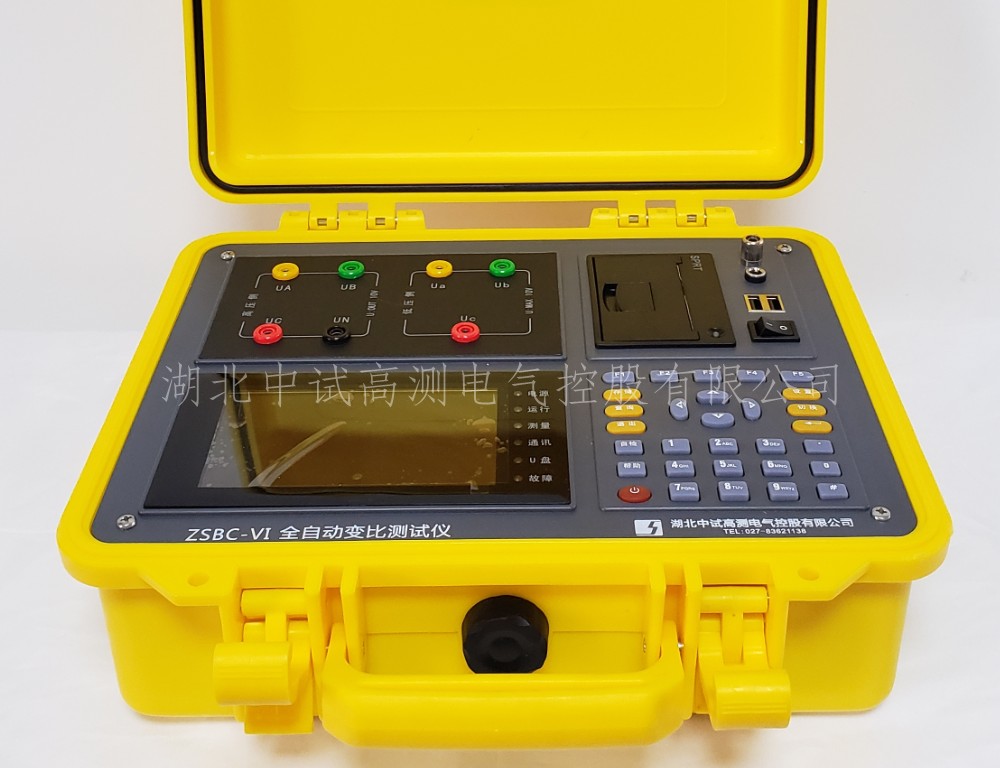

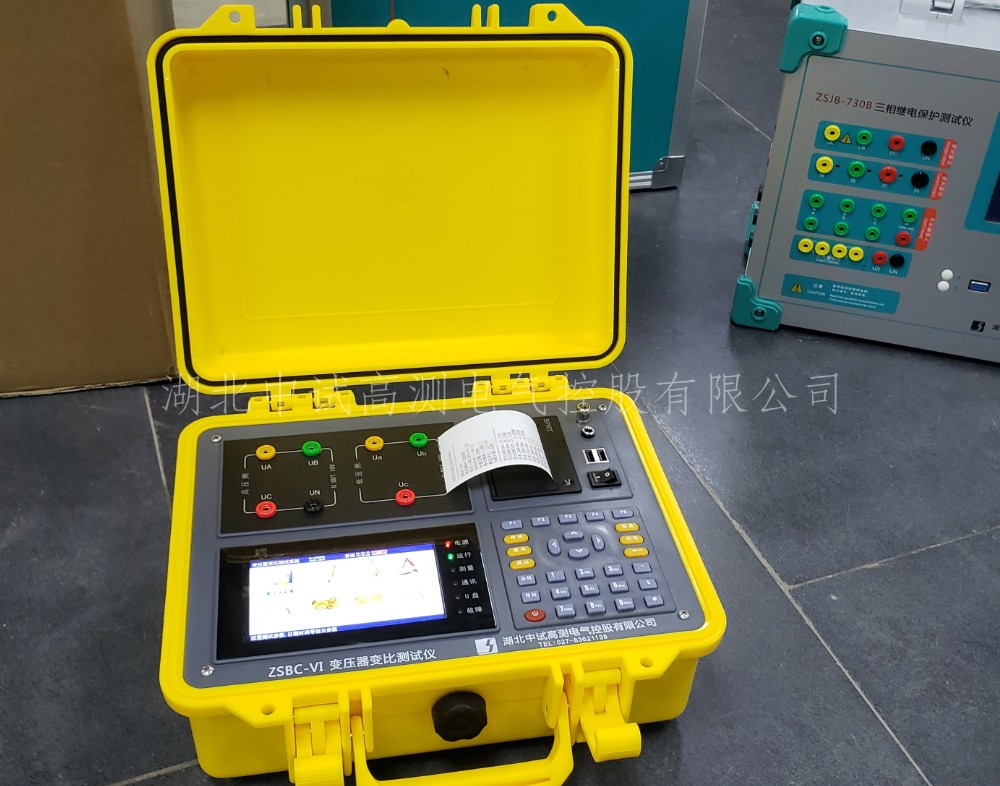

ZSBC-VI 變壓器變比測試儀

測量大中小型變壓器高低壓繞組的匝數比，單相或三相自動測試
參考標準：DL/T 963-2005
- 充滿鋰電池可測1000次測試 · 盲測 · 相角 · 六角圖顯示 · 一次分接測試等
- 一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數
- 具備消磁功能，可以消除變壓器鐵芯中的剩磁，避免因剩磁對測試結果造成影響,變比測量精度 0.1%（0.8－10000）

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹

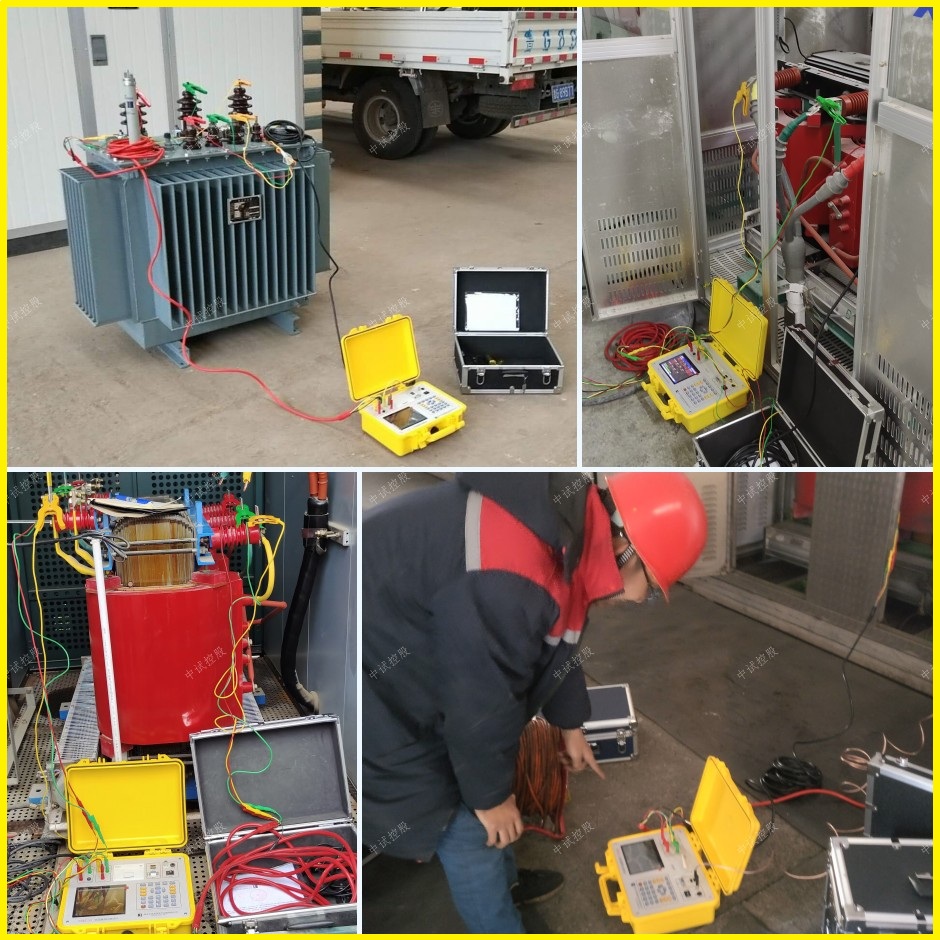

應用展示
圖文集合
質保方針
資料下載
行業配套

產品簡介

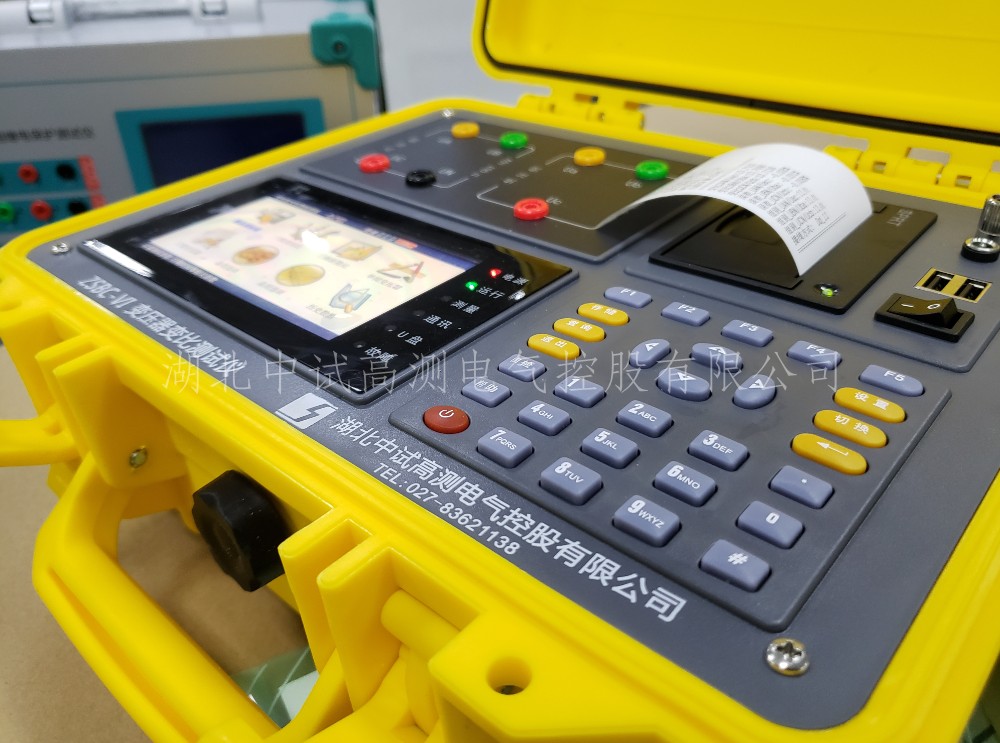

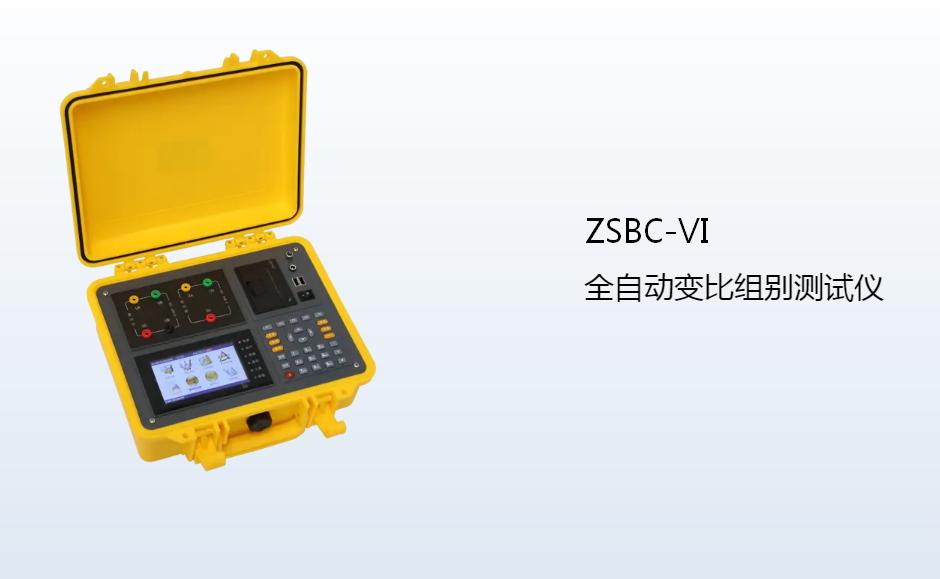

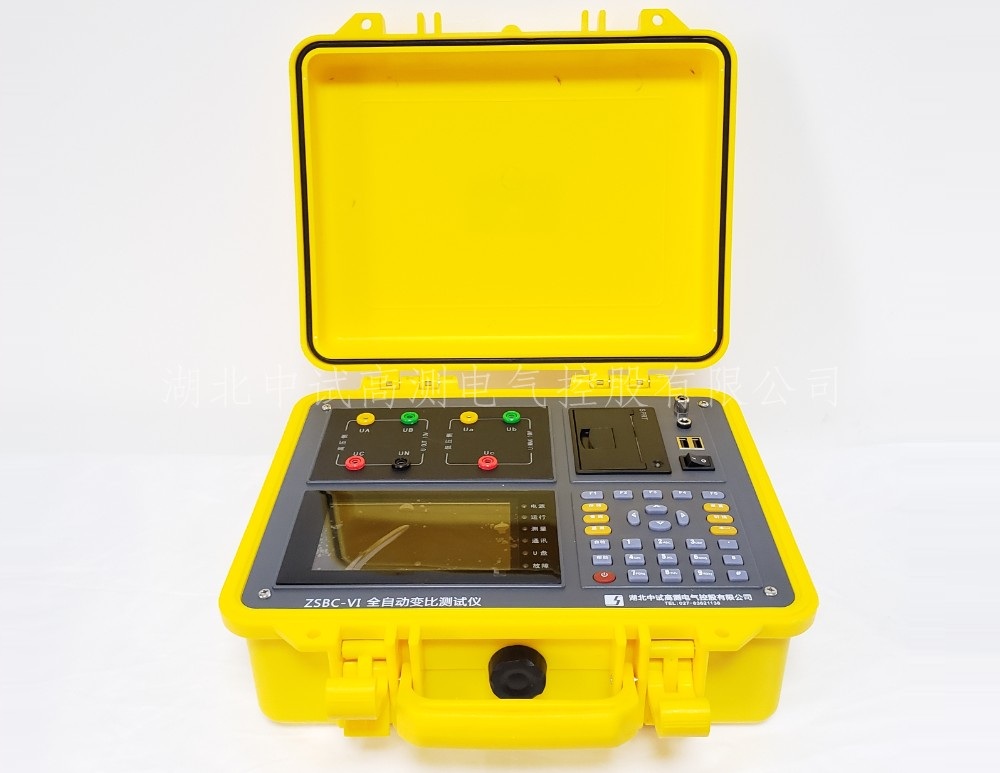

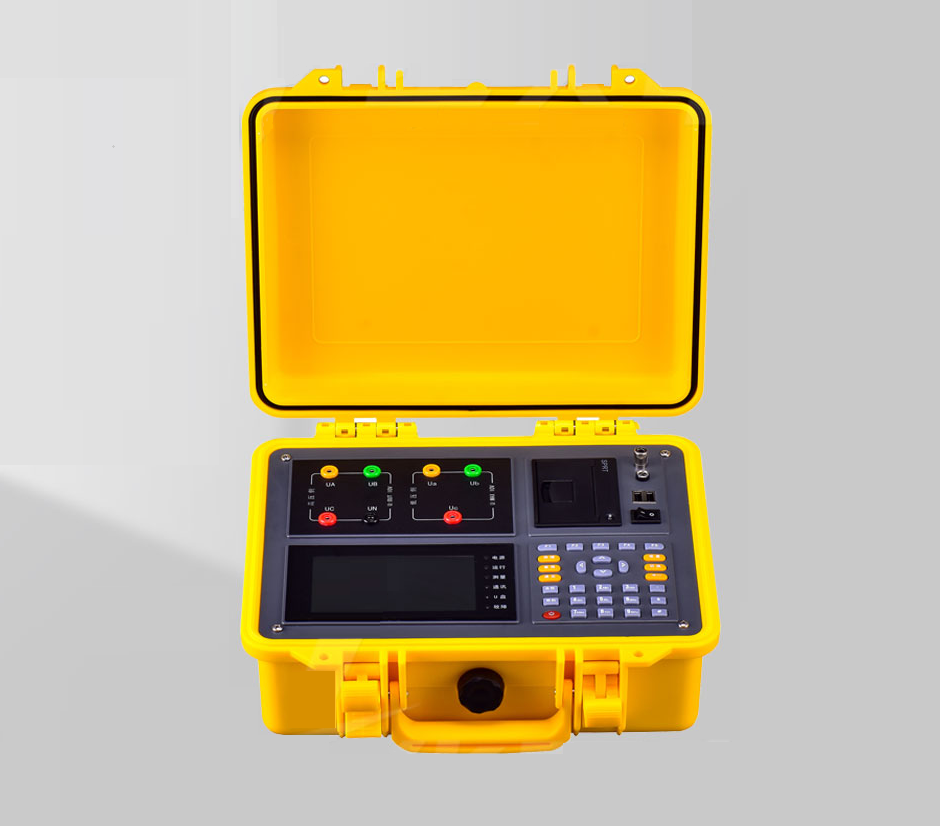

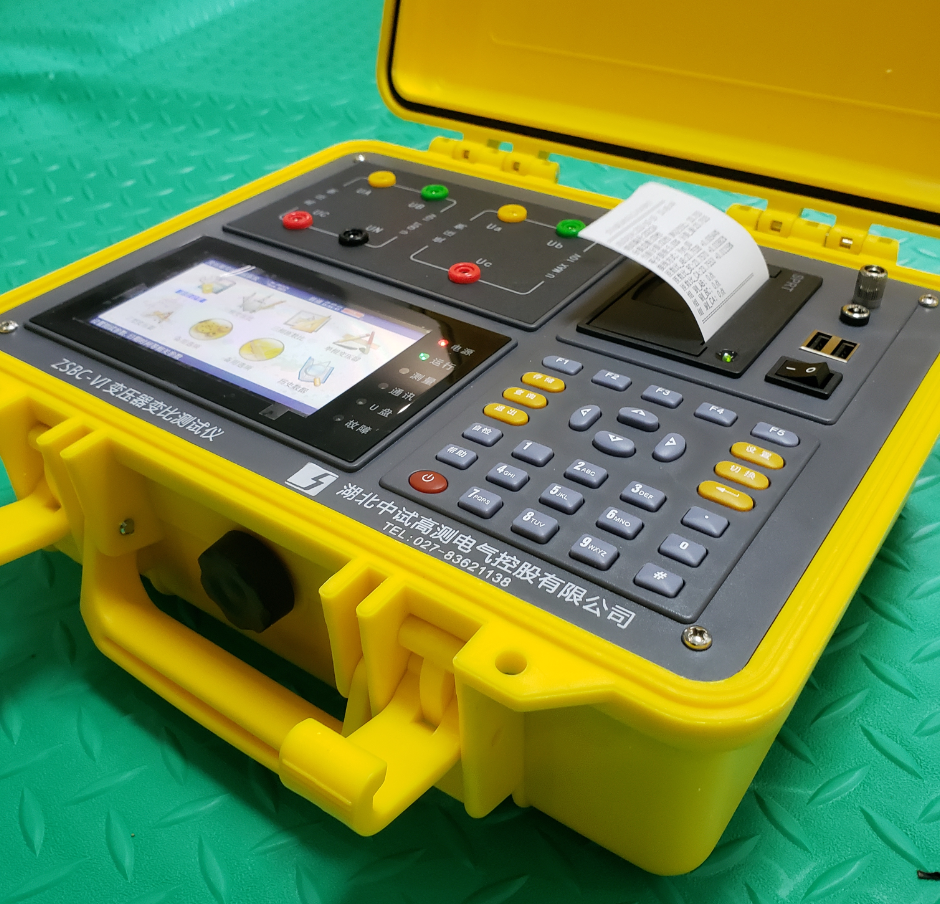

1·ZSBC-VI變壓器變比測試儀（內置充電電池）用于電力變壓器以及電壓互感器的匝數比或電壓比的測量，可滿足變壓器預防性試驗規程等的試驗。

2·根據IEC及國家有關標準規定，在電力變壓器生產、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。

3·我公司自主開發、研制生產的多功能全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測（不知道被測變壓器的聯結方式及組別的情況下準確測量）測試主變并列運行狀態的變比測試儀；從根源上測試變壓器并列運行的測試問題，適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術先進，測試項目完善，測量參數全面的變比測試儀。

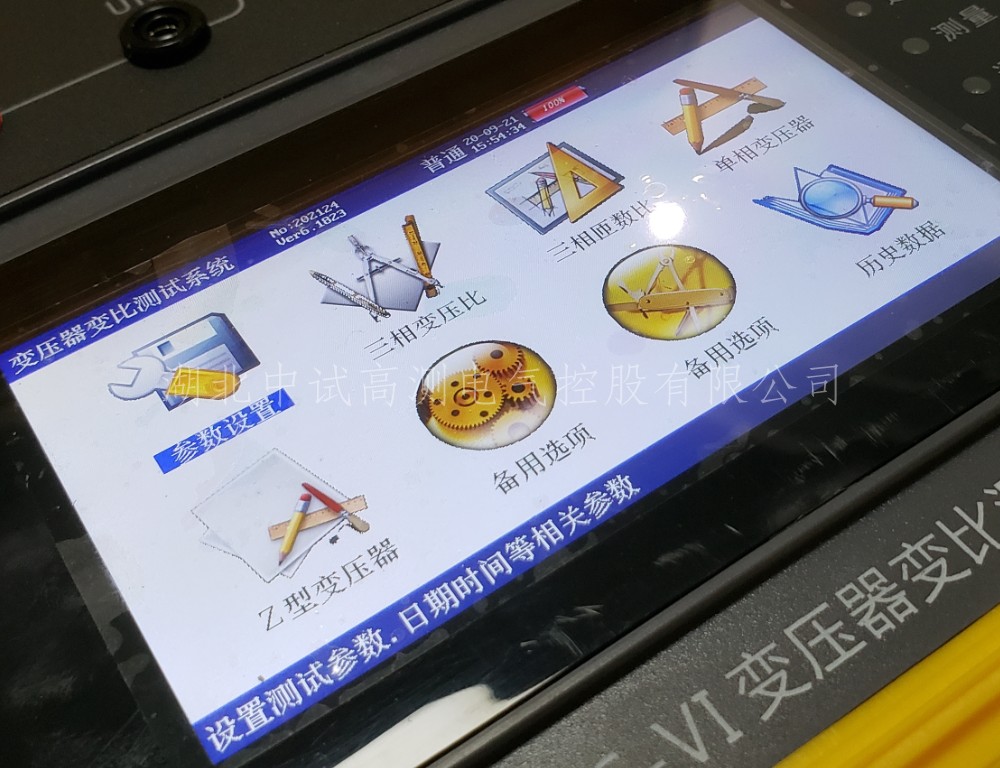

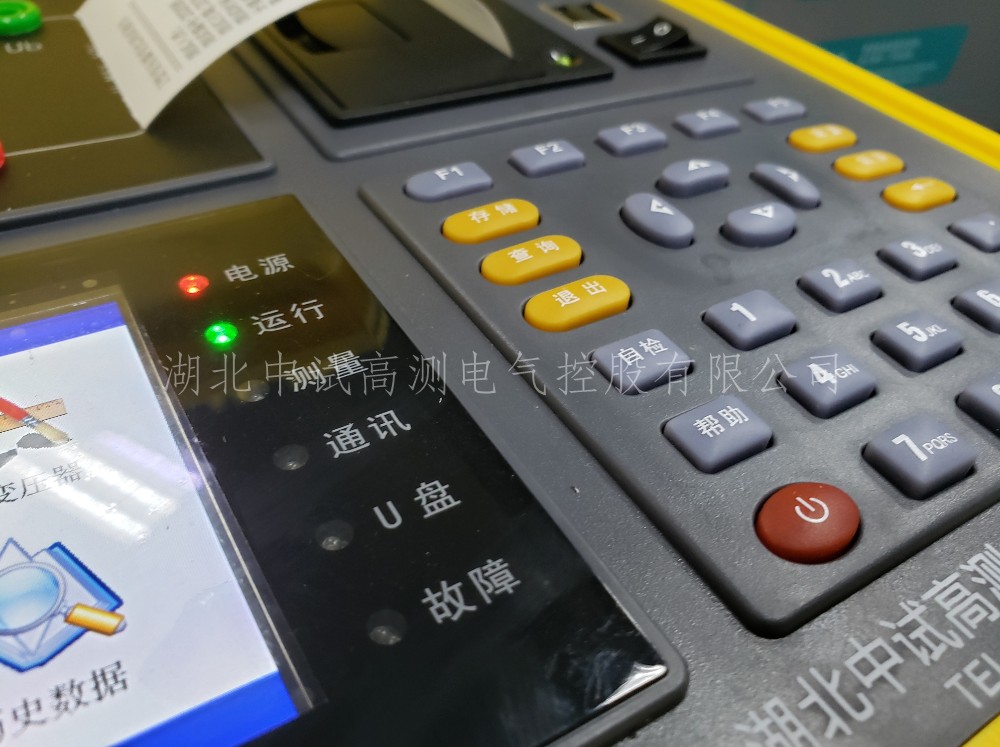

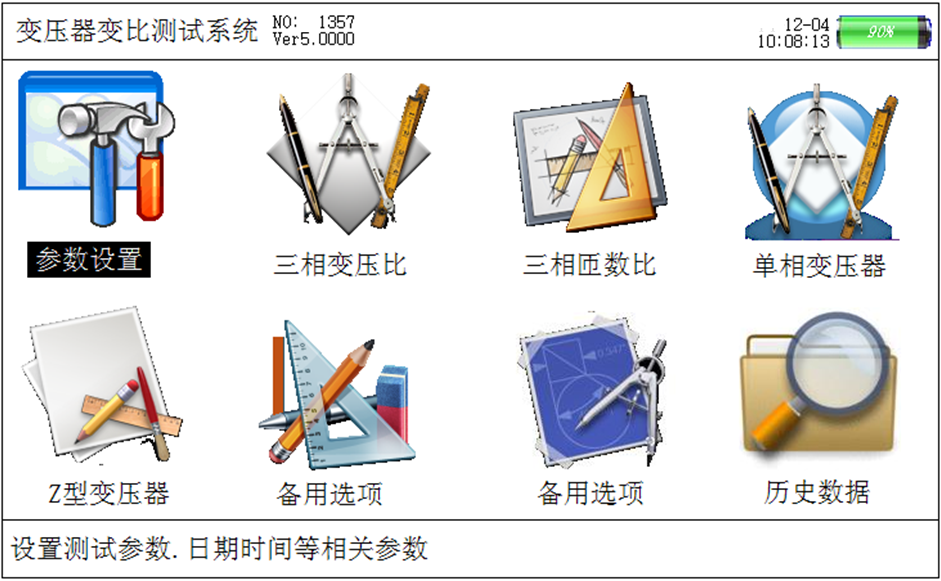

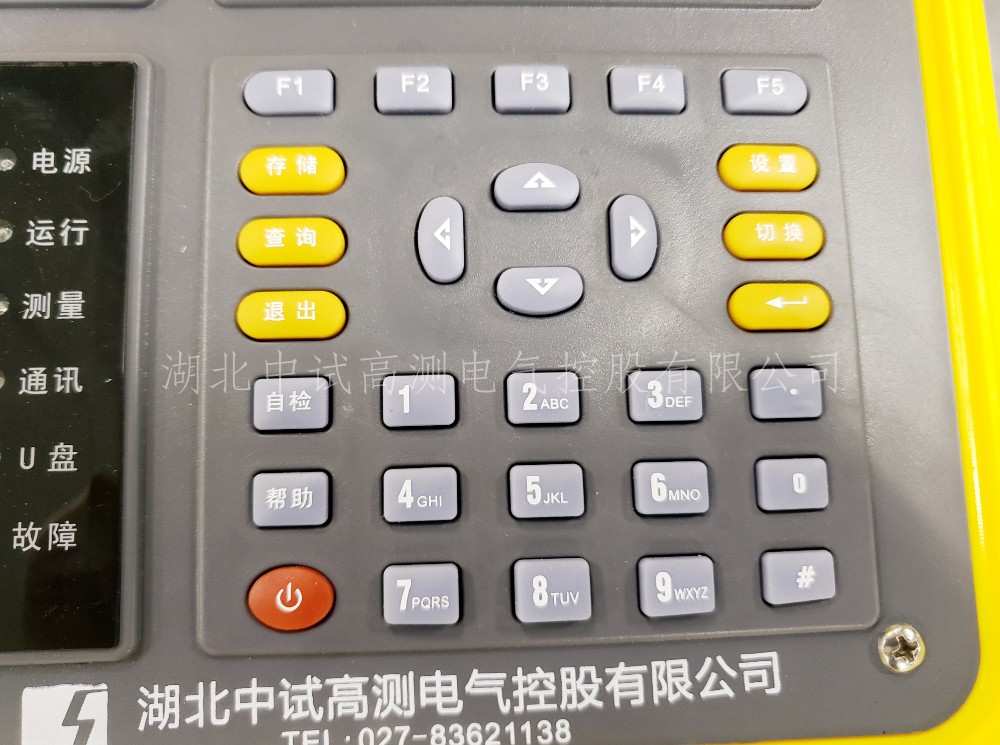

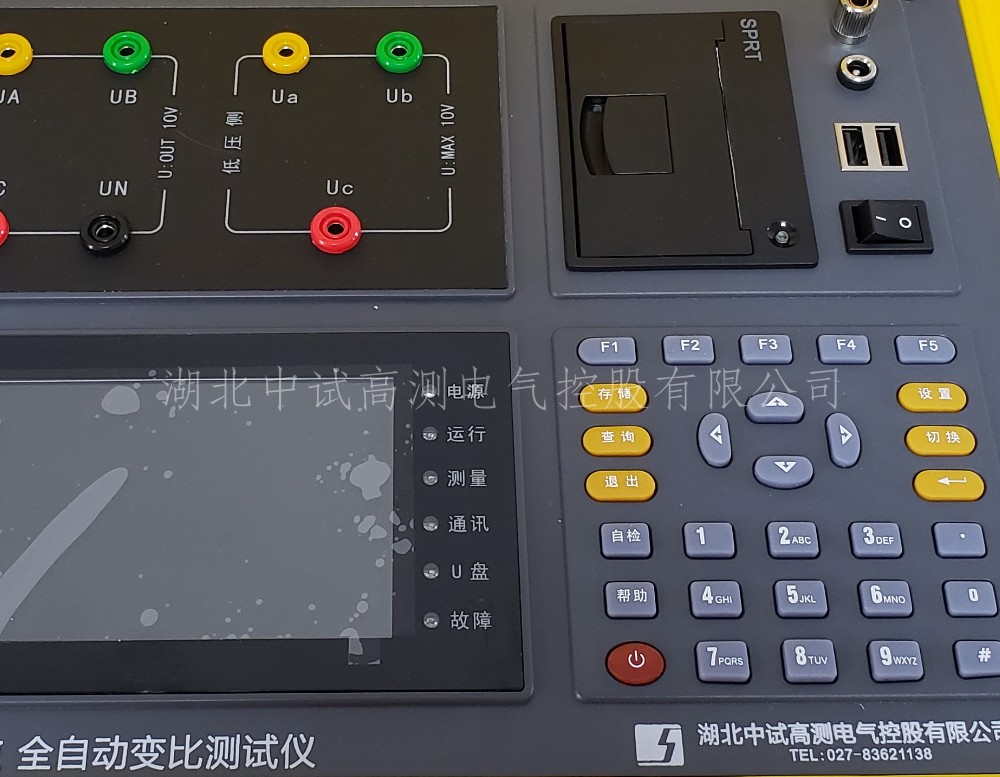

4·ZSBC-VI變壓器變比測試儀采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。

產品別稱

變壓器變比組別測試儀、帶電池變比組別測試儀、變比全自動測試儀、變壓器變比儀

產品特征

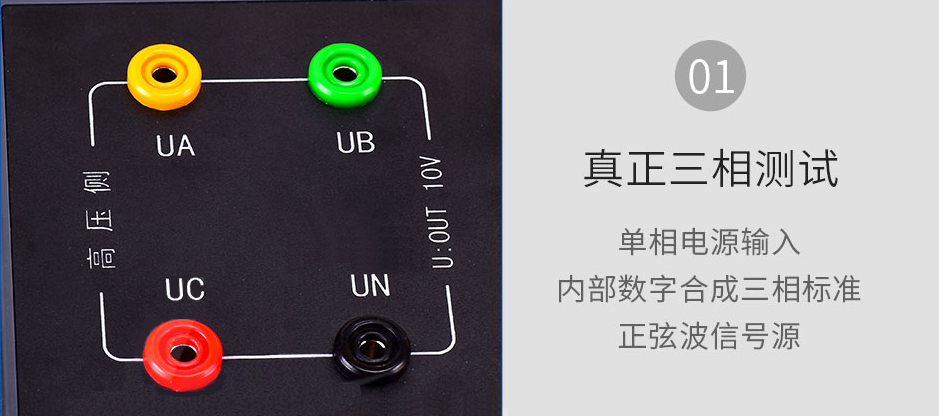

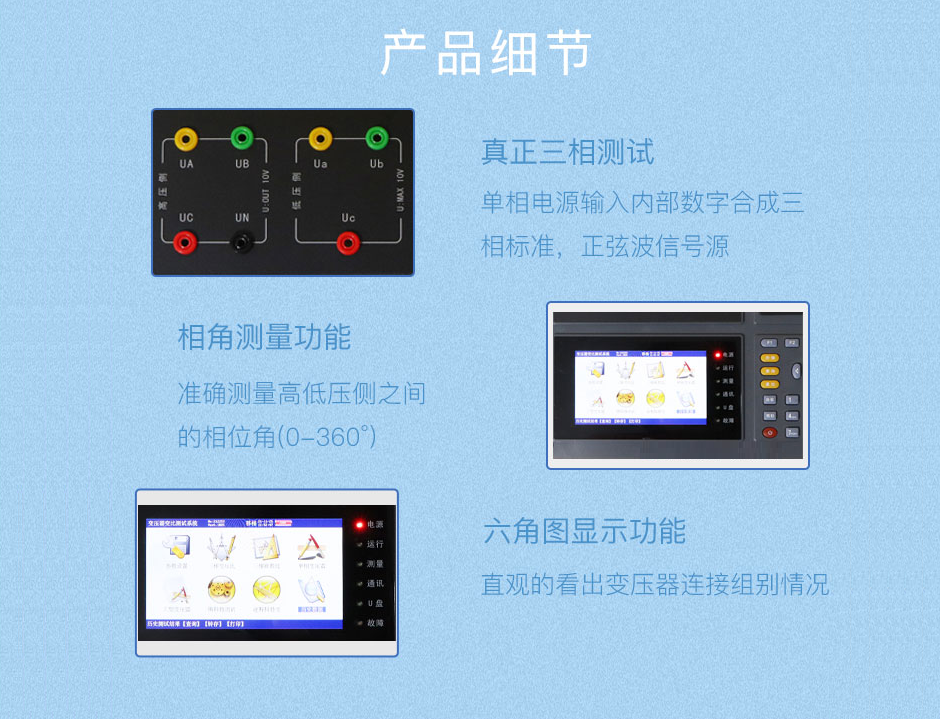

1·真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。
2·功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數，可自動識別組號（0-11等同于1-12）。

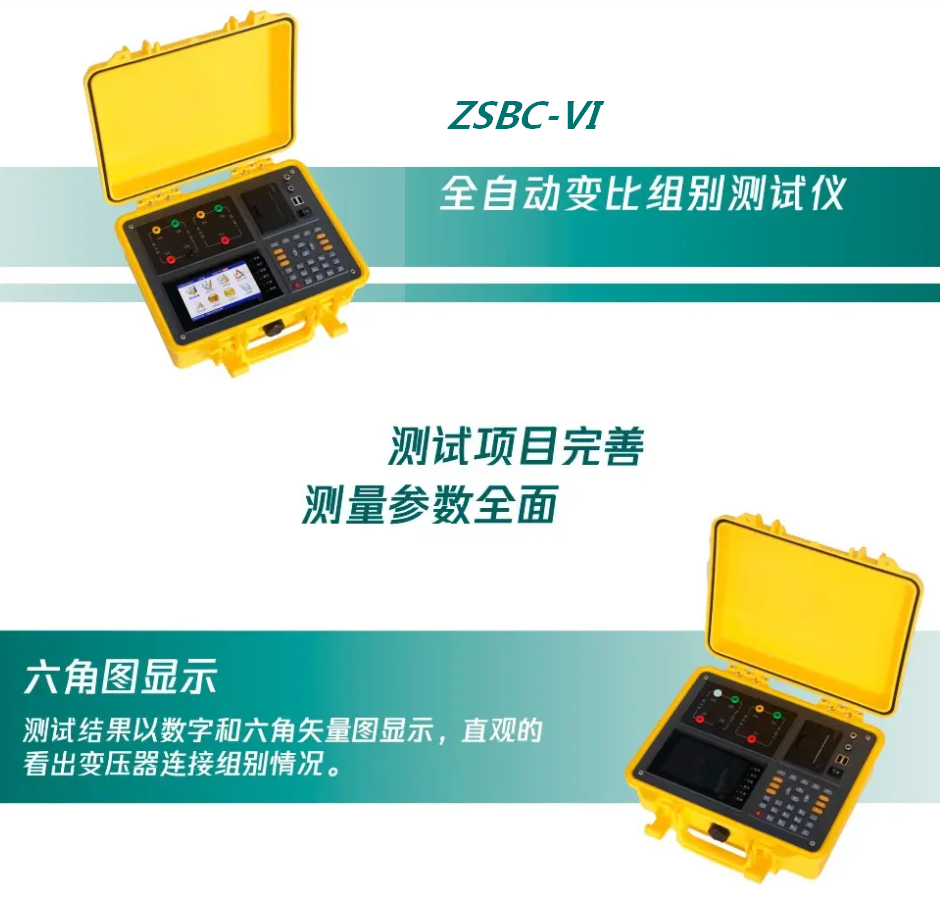

3·六角圖顯示功能：結果以數字和六角矢量圖顯示，直觀的看出變壓器連接組別情況。
4·盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。完全可以對沒有銘牌的變壓器進行變比和組號的測量。

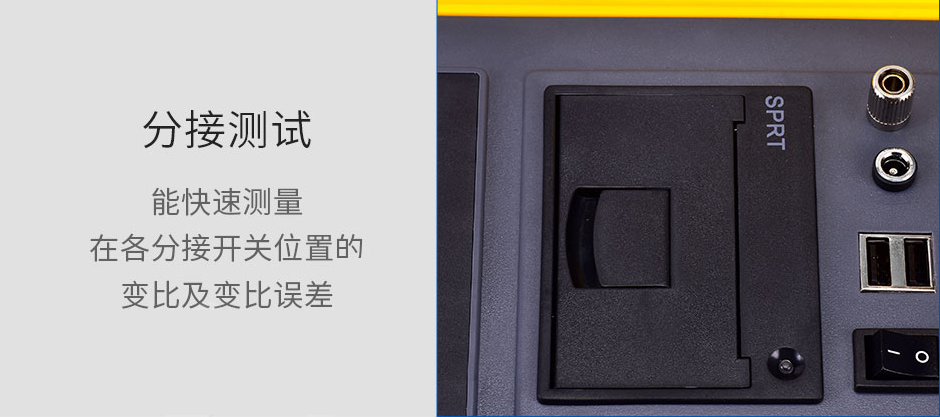

5·分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。
6·同時具有匝數比測量和運行電壓變比測量兩種功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值。
7·具備消磁功能，可以消除變壓器鐵芯中的剩磁，避免因剩磁對測試結果造成影響。
8·具有低輸入電壓變壓器專門測試功能，對于一次電壓很低的變壓器采用特殊電壓進行測試，避免勵磁電流太大而無法測試的情況。
9·抗振性好：接插件的使用增強了抗振性能。

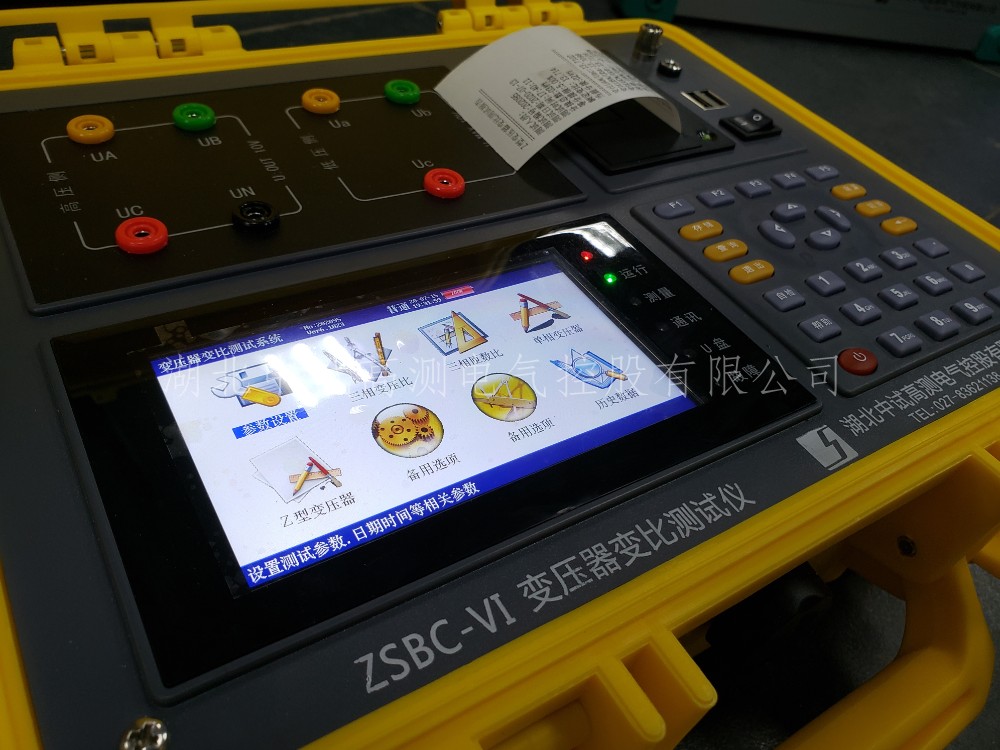

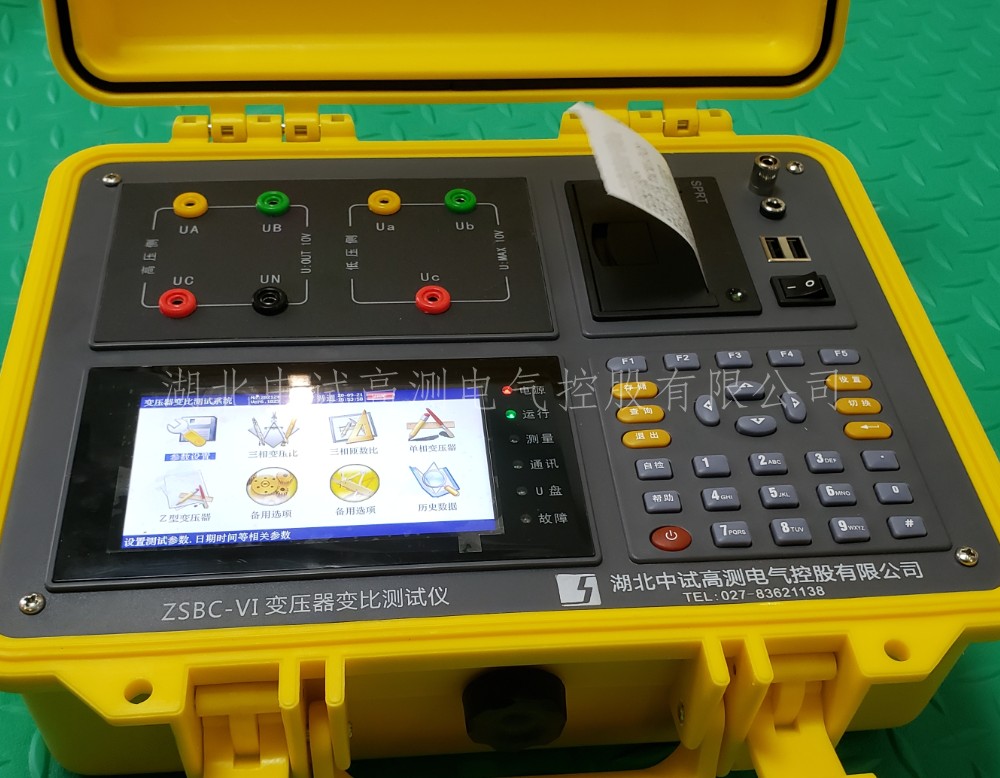

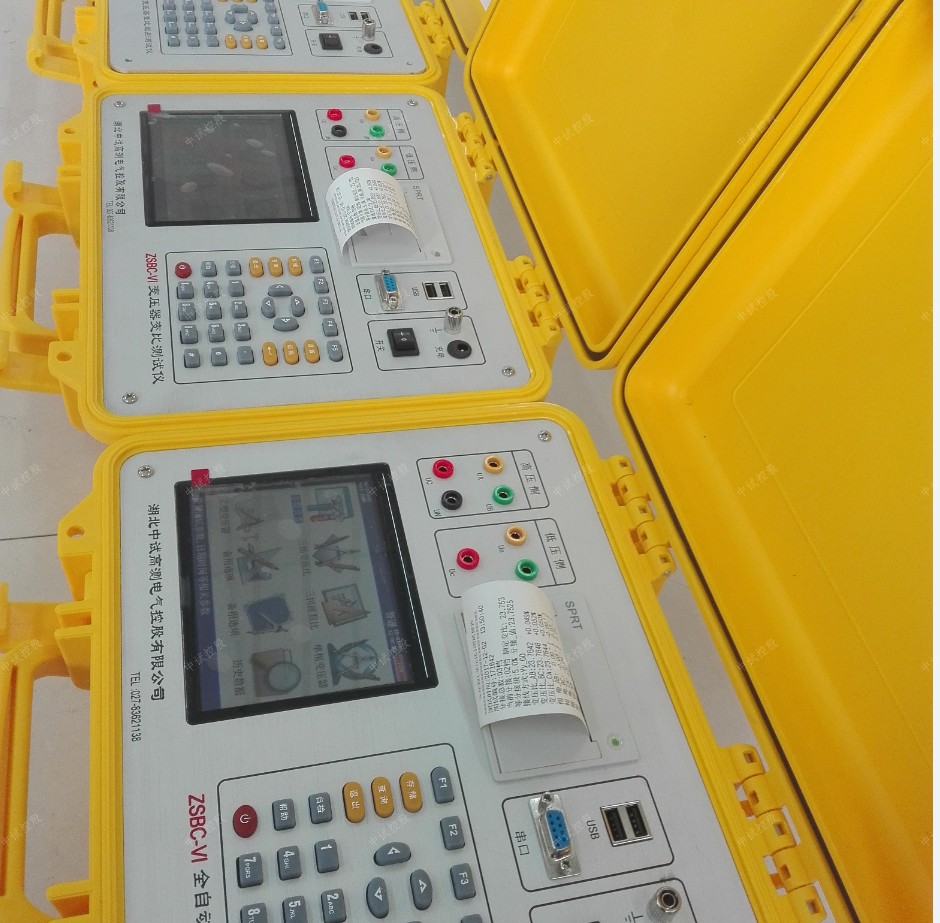

10·采用7寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。

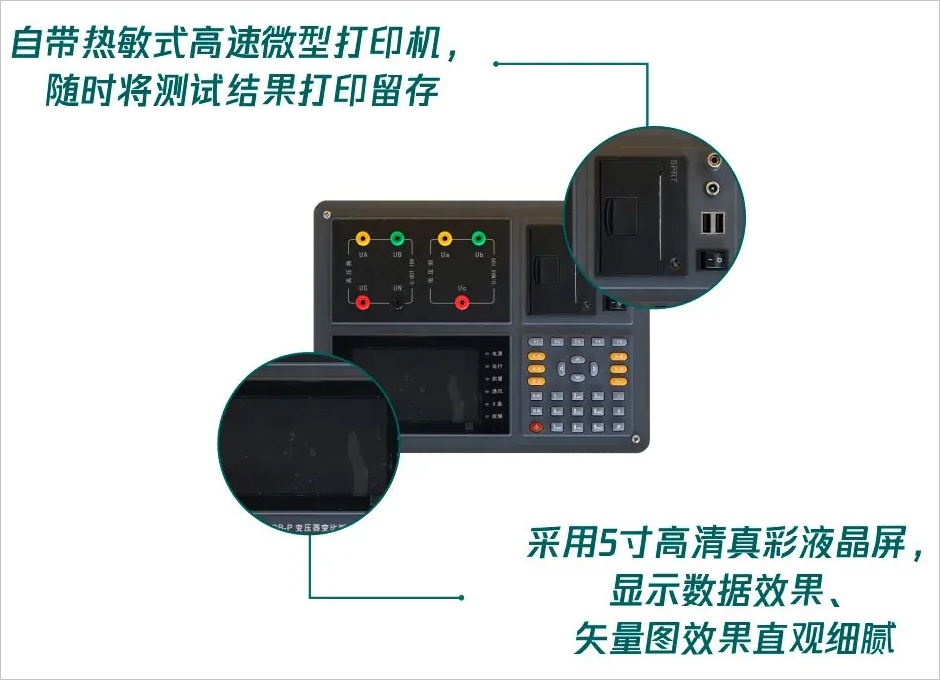

11·自帶熱敏式高速微型打印機，隨時將測試結果打印留存。
12·具備USB接口，可以支持U盤，將存儲好的數據文件拷貝到電腦。（數據文件是文本格式，不需要專用軟件即可打開）
13·儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1%，不受工作電源質量的影響。
14·攜帶方便：體積小，重量輕。

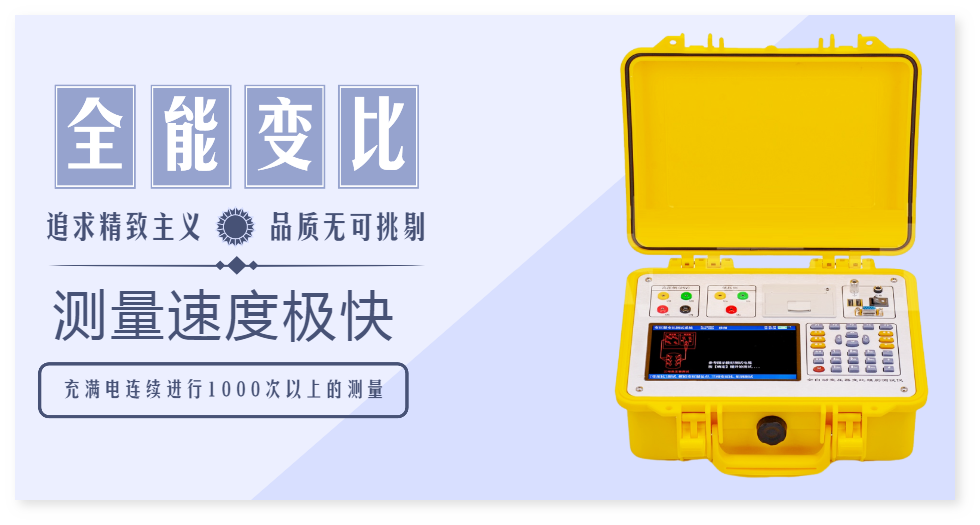

15·內部配備高容量鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行1000次以上的測量。

參數
1	變比測量范圍	0.8~10000
2	測量速度快	10秒內完成三相測試
3	高壓側電壓的測量精度	0.05%
4	低壓側電壓的測量精度	0.1%

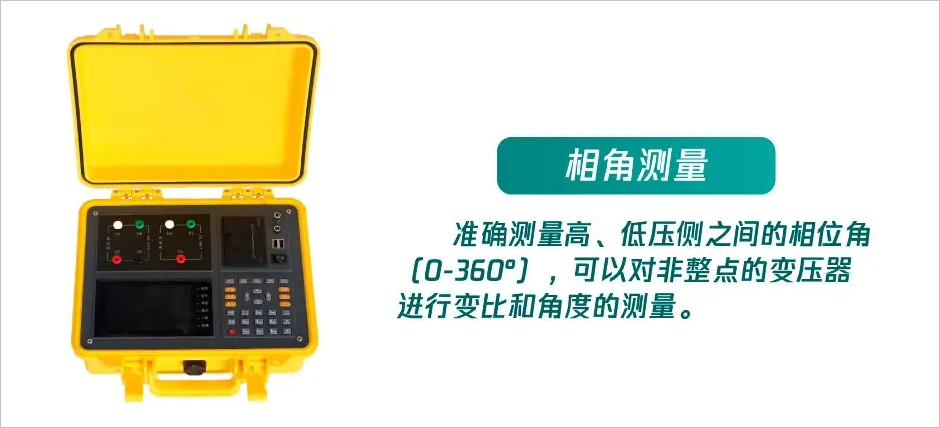

5	相角測量精度	0.1°
6	變比測量精度	0.1%
7	變比分辨率	0.0001
8	工作電源	AC220V ±10% DC12.6V

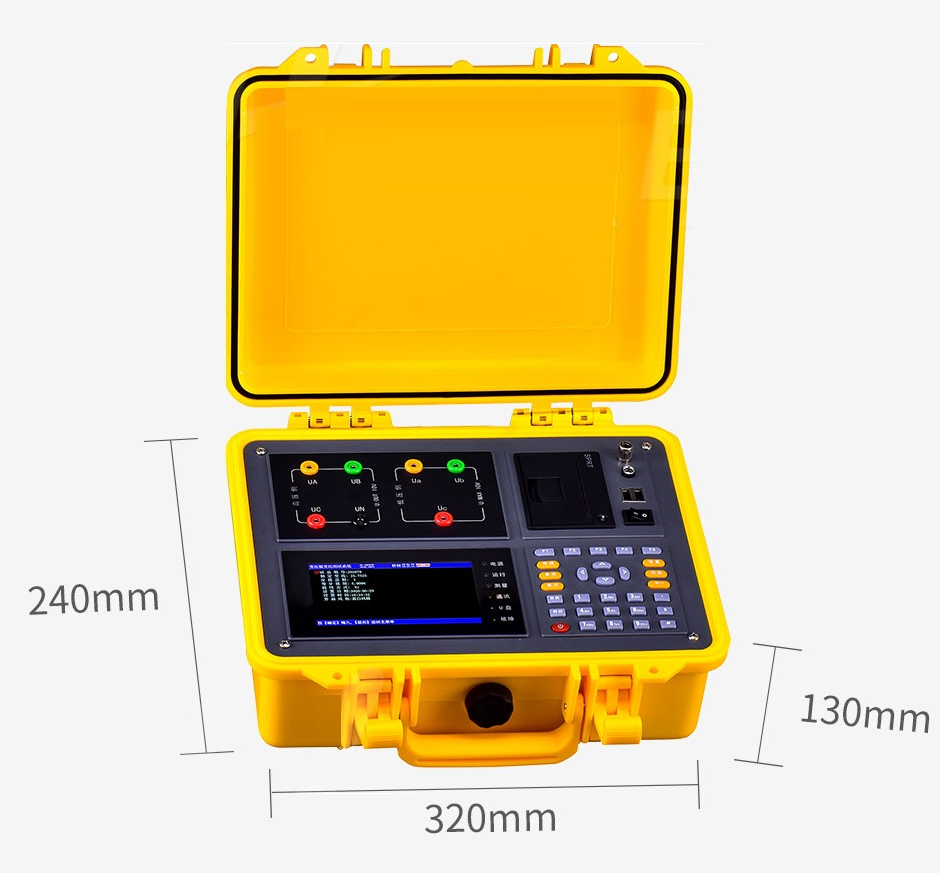

9	外形尺寸	320×240×130
10	重量	2.5Kg

附件
1	主機	1臺
2	紅護套三芯電纜測試線	1根
3	黑護套三芯電纜測試線	1根
4	電源線（充電器）	1個

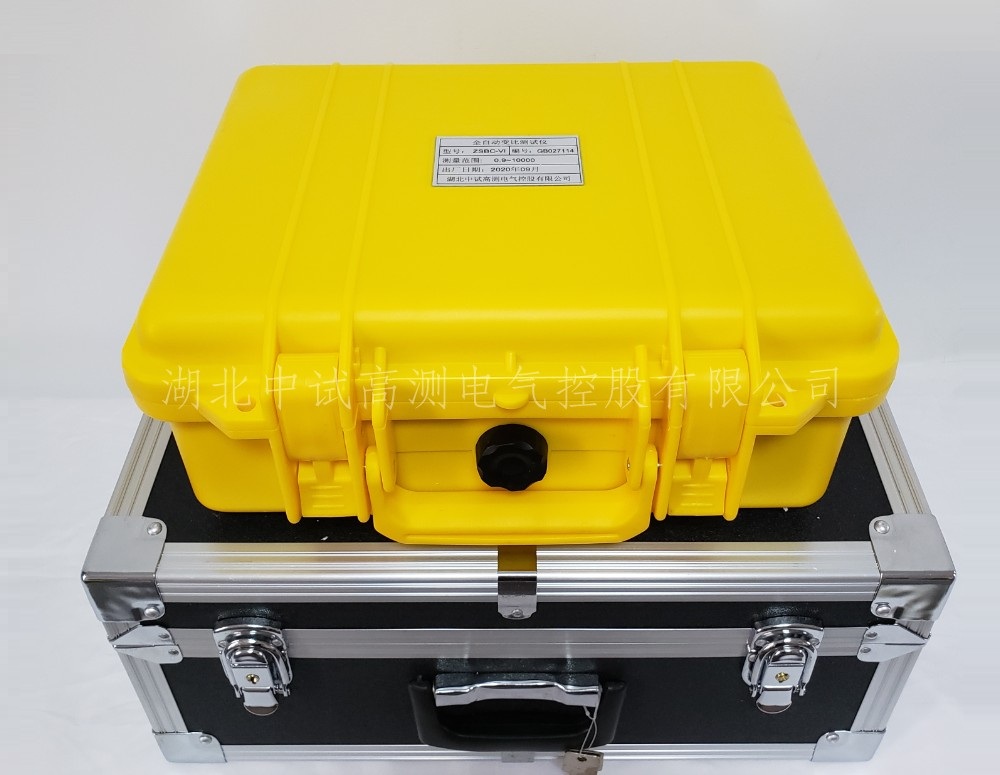

5	配件箱	1個
6	打印紙	1卷
7	說明書	1本
8	出廠報告	1份
9	合格證	1張
