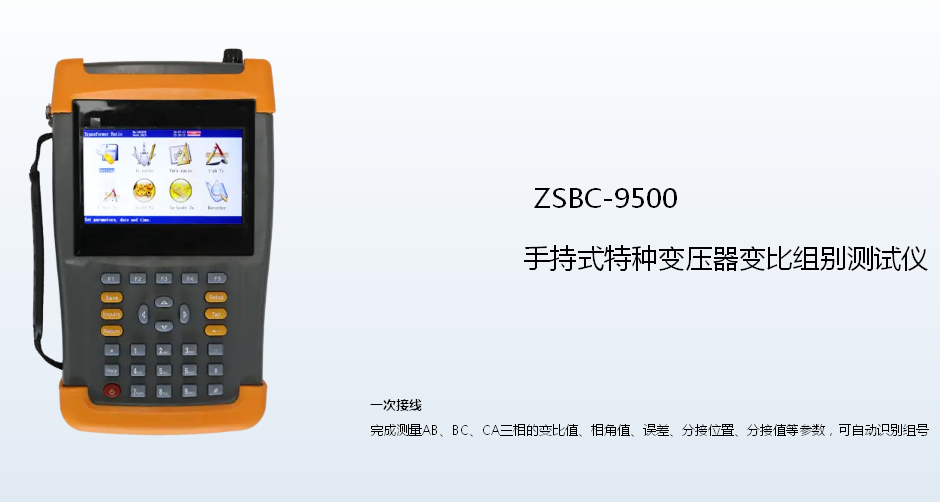

ZSBC-9500 手持式特種變壓器變比組別測試儀

測量大中小型變壓器高低壓繞組的匝數比，單相或三相自動測試（包括Z型變、整流變、電爐變、非整點的移相變、平衡變、斯科特及逆斯科特變壓器）
參考標準：DL/T 963-2005
- 充滿電可測1000臺 · 盲測 · 相角 · 六角圖顯示 · 一次分接測試等
- 一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數
- 精度：0.1%（0.8－10000）

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹
應用展示
圖文集合
質保方針
資料下載
行業配套

產品簡介

1、根據IEC及國家有關標準規定，在電力變壓器生產、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能手持式全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行全盲測（不知道被測變壓器的任何參數的情況下準確測量變比值和組號，同時能準確測量相角）的變比測試儀；能適應各種大中小型變壓器變比測試的需要（包括Z型變、整流變、電爐變、非整點的移相變、平衡變、斯科特及逆斯科特變壓器），是到目前為止國內變比測試中技術非常先進，測試項目非常完善，測量參數全面的變比測試儀。

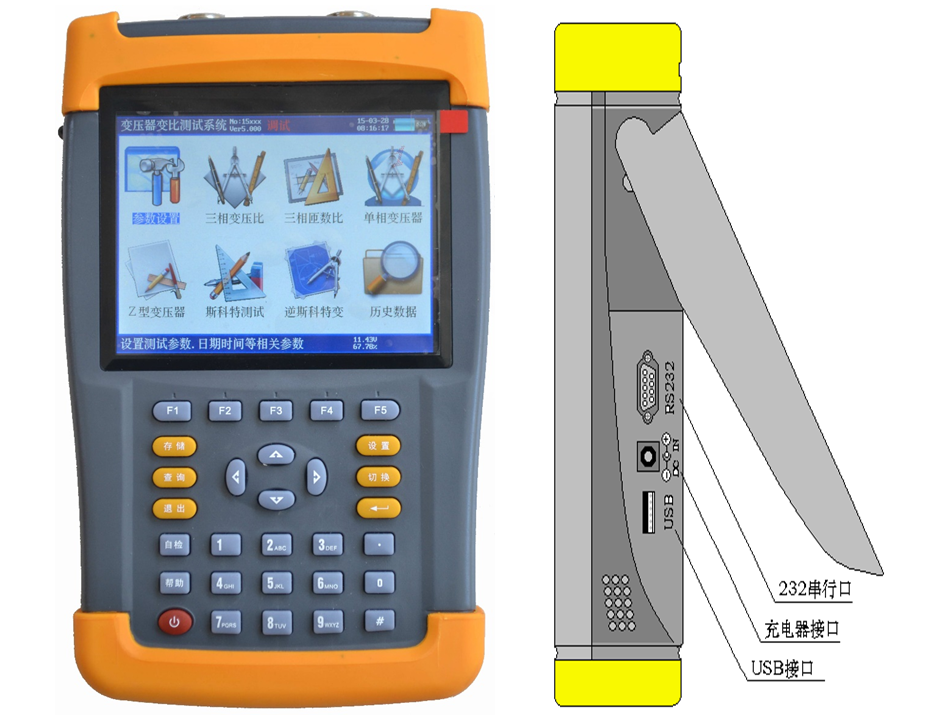

2、ZSBC-9500手持式特種變壓器變比組別測試儀內置大容量鋰離子充電電池，無需外接電源即可進行測試，現場方便易用。

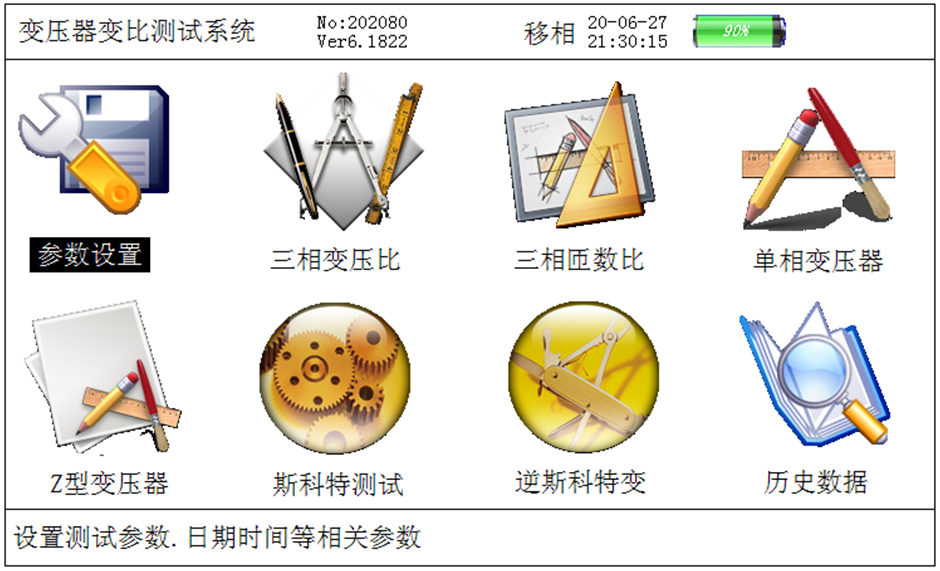

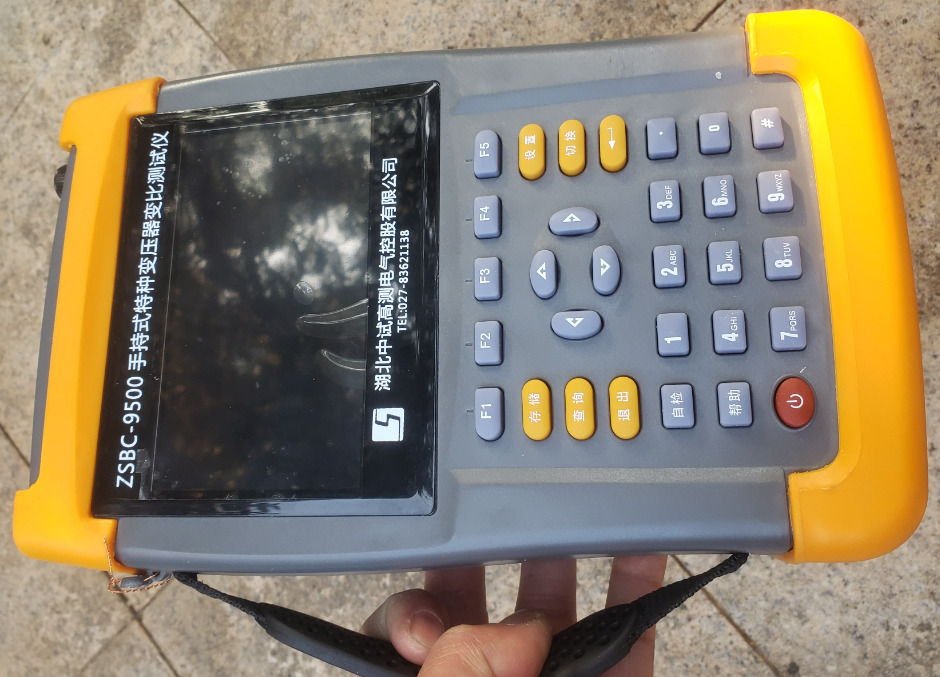

3、儀器采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易用。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，最多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，通過U盤將結果轉存至計算機，生產報表、打印，實現微機化管理。

4、我公司自主開發、研制生產的ZSBC-9500 手持式特種變壓器變比組別測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測（不知道被測變壓器的聯結方式及組別的情況下準確測量）、測試主變并列運行狀態的變壓器變比組別測試儀；手持式特種變壓器變比組別測試儀從根源上測試變壓器并列運行的測試問題，能適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術先進，測試項目完善，測量參數全面的手持式特種變壓器變比組別測試儀。

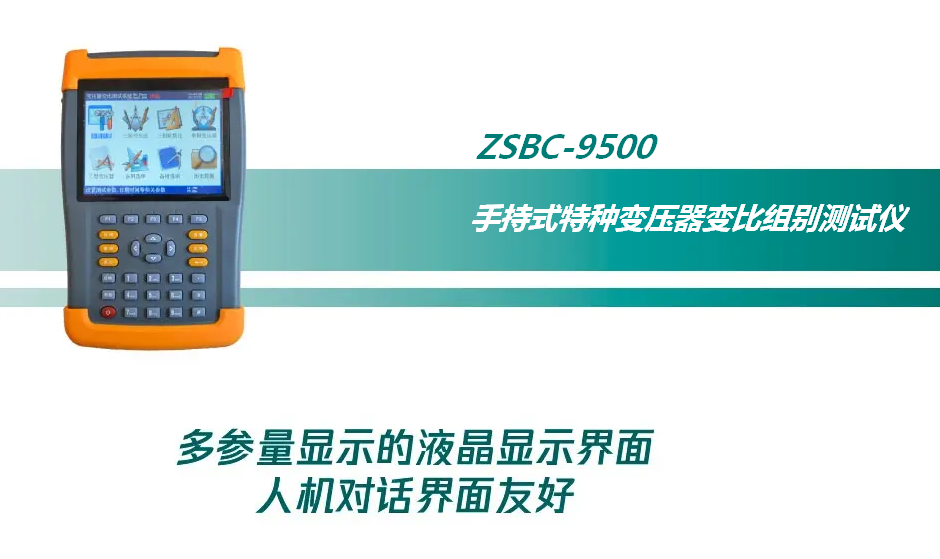

5、采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好。向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。手持式特種變壓器變比組別測試儀采用全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。

產品別稱

手持式變壓器變比組別測試儀，手持變比組別測試儀、手持變壓器變比測試儀、手持變比全自動測試儀

產品特征

1、測試各種大中小型變壓器變比測試（包括Z型變、整流變、電爐變、非整點的移相變、平衡變、斯科特及逆斯科特變壓器）
2、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。
3、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、相角值、誤差、分接位置、分接值等參數，可自動識別組號（0-11等同于1-12）。
4、相角測量功能：準確測量高、低壓側之間的相位角（0-360°），可以對非整點的變壓器進行變比和角度的測量。
5、六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的看出變壓器連接組別情況。
6、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。完全可以對沒有銘牌的變壓器進行變比和組號的測量。
7、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。
8、同時具有匝數比測量和運行電壓變比測量兩種功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值。
9、抗振性好：進口接插件的使用增強了抗振性能。

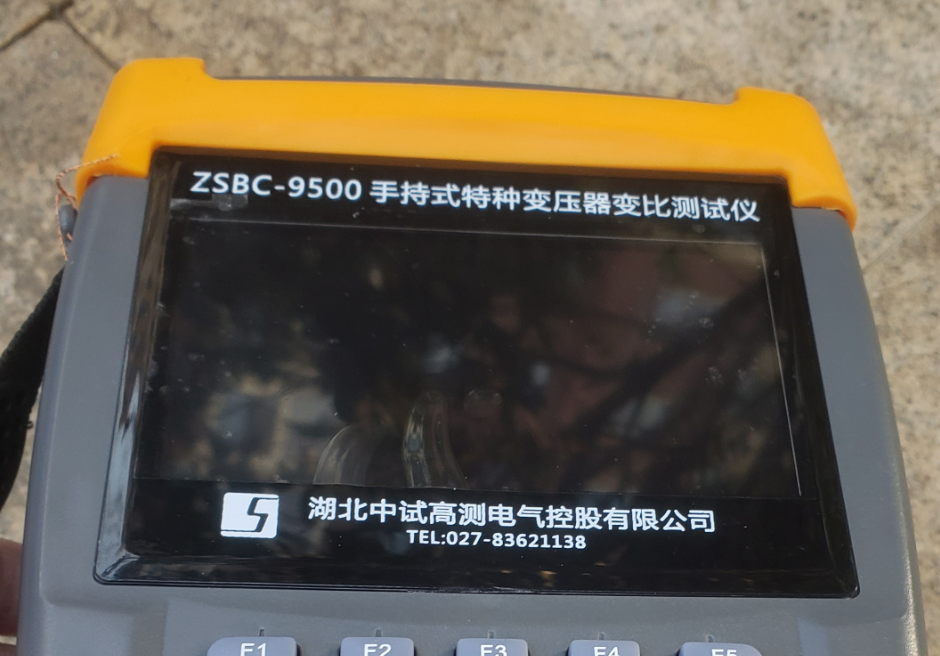

10、采用5寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。
11、本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1%，不受工作電源質量的影響。
12、攜帶方便：體積小，重量輕。
13、內部配備高容量鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行500次以上的測量。

參數
1	變比測量范圍	0.8~10000
2	測量速度快	10秒內完成三相測試
3	高壓側電壓的測量精度	0.05%
4	低壓側電壓的測量精度	0.1%
5	相角分辨率	0.01°
6	相角測量精度	0.1°
7	變比分辨率	0.0001
8	變比測量精度	0.1%
9	外形尺寸	258×158×58
10	工作電源	DC12.6V
11	攜帶	方便、適合野外作業
12	重量	1.8Kg

附件
1	主機	1臺

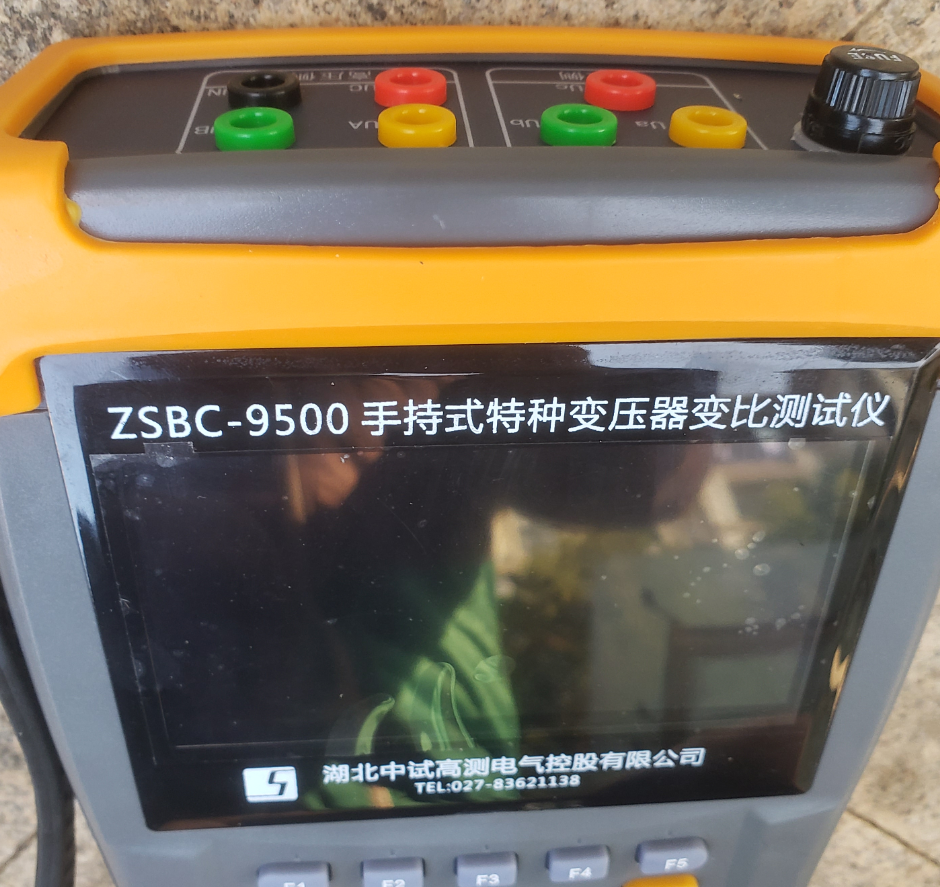

2	測試鉗（高壓側黃綠紅黑）	1套
3	測試鉗（低壓側黃綠紅）	1套
4	充電器	1個
5	8字電源線	1根
6	保險管（1A)	3支
7	包裝箱	1個
8	說明書	1本
7	出廠報告	1份
8	合格證	1張
